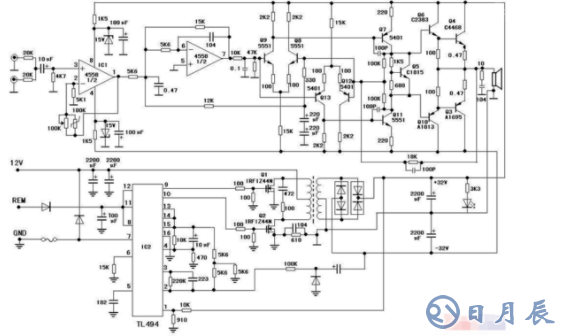

先給大家分享一個低音炮電路圖：
這個是現在主流車載大功率低音炮的設計圖，非常完美，功率相當高，特別是低音效果特別明顯，并且對管的選擇很多。選擇余地非常大， 最高可以選擇150W的對管驅動。

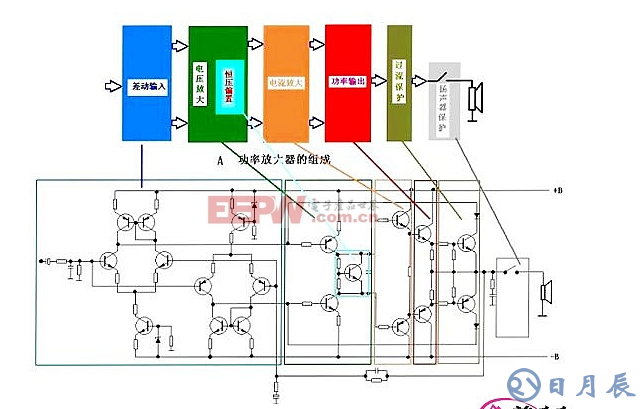

下面再給大家分享一個低音炮功放電路圖：

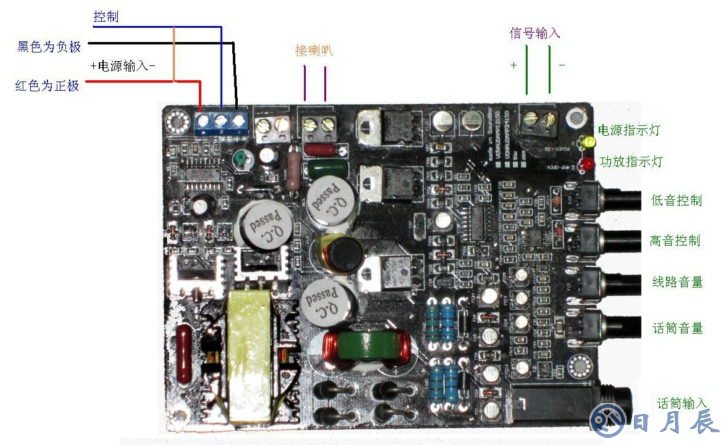

最后再給大家分享兩個已經焊接了電子元器件的完整低音炮功放電路板。
該低音炮功放電路板采用直流供電，體積小、重量輕。具有性能穩定、音質優美、信噪比高、全自動保護，效率高，低溫工作等特點。
特性指標：
高 效 率：93%
DC/AC轉換
額定輸出功率：50W
定阻 輸出：4-16Ω
供電 電壓：DC12V/24V/36V/48V/56V/68V （可根據需要修正設計方案選擇其中一種）
頻 寬：20Hz-20KHz
信 噪 比：98--110 db
失 真 度： 100Hz 0.1% 100w @8Ω

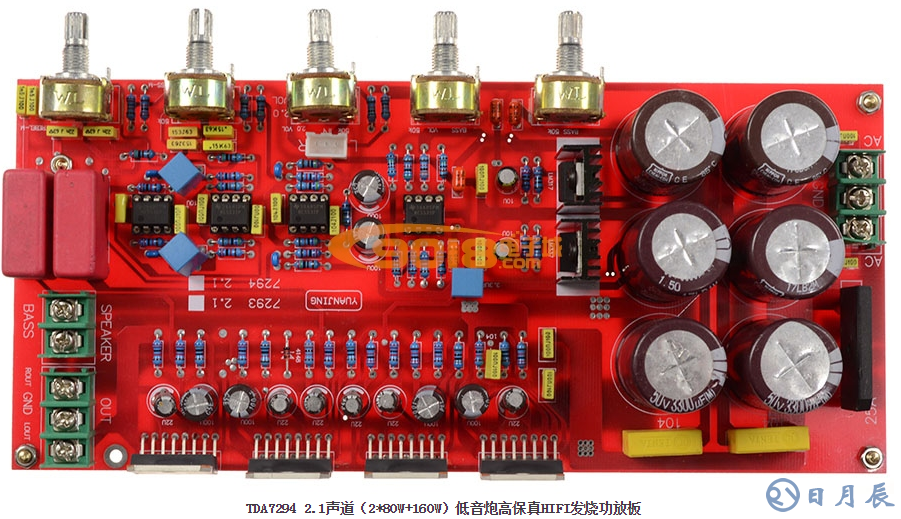

2.1 大功率TDA7294功放板
簡介：
1.采用全新激光暗字TDA7294
2.電源濾波采用6個63V3300UF日本原裝進口松下電容，整流采用25A進口整流扁橋。
3.PCB采用1.6mm厚雙面板材，2.0安士銅厚，噴錫全工藝，保證大小電流的良好通過性能
4．發燒元件組裝，低音炮部分由兩片全新TDA7294組成BTL輸出，低通濾波是按照家庭影院式的頻率可調設計（50-150HZ），功率強勁！左右聲道分別由兩片TDA7294擔任，輸入耦合電容采用德國進口WIMA 2.2UF耦合電容，聲音更甜美！板子的信噪比也極高，耳朵貼近喇叭也聽不到交流聲！是升級2.1功放的最佳選擇！
供電：雙18-28V交流電
功率：2X80W+160W低音炮
線路板尺寸：218x98MM
電位器功能：低頻頻率調節，低音炮音量。左右聲道音量，高音，低音。
