電機幾乎是工業領域的心臟，小到風扇、空調，大到船舶、飛機都離不開電機，如此重要的部件出現了異常該如何解決呢？本文來解答。

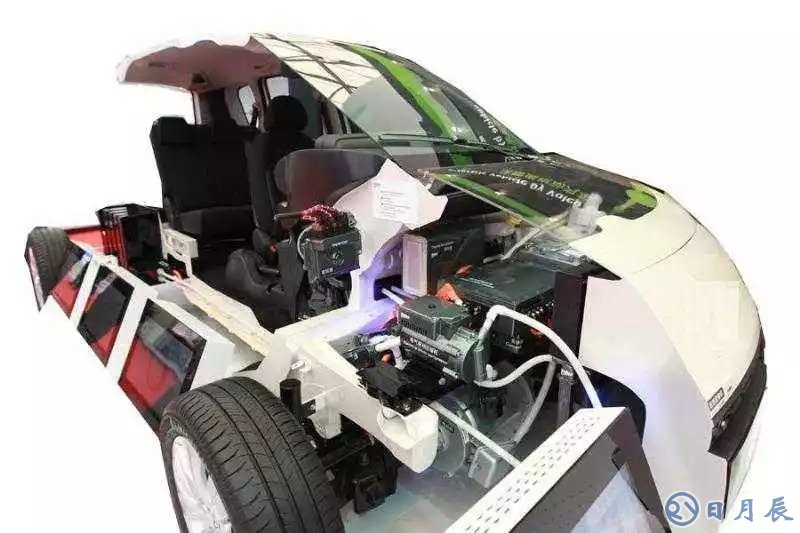

電機本就是我們生活中必不可少的機械工具，隨著新能源汽車的興起，電機又成為了備受矚目的零部件之一。
從整體的研發、測試、生產環節來看，電機的性能測試都是不可忽視的部分。然而，對于剛剛接觸電機測試的人員來說，很多測試的結果不盡人意，對于其中的問題也頗為疑惑。本文也將對其中遇到的主要問題做一些解析。
電機測試時的異常
控制器在控制電機的過程中，通信信號受到了干擾，導致信號異常，進而無法準確的控制電機；
電機本身產生了諧波，且諧波含量較大，測試時為進行濾波，導致最終的電壓或電流測試結果異常。
異常解決方案
對于第一點來說，可使用CAN卡對其進行監測，并合理調整通信線路。
第二點異常在測試中出現的頻率更大，由于電機自身磁勢、磁路以及與電機相連的電源和負載的非線性特性，實際電機中總會存在各種各樣的諧波，而這些諧波網網就會使測試的電壓電流值產生異常。同時，測試時也可能存在其他干擾源可能對測試結果產生影響。
在使用功率分析儀進行測試時，我們可以通過諧波分析的功能查看諧波的總畸變率，功率分析儀測試電機普遍會選用帶寬較大的型號，進而能夠準確的判斷諧波的大小，不會有直接硬件濾波，導致無法獲悉電機真實運行數據的情況。

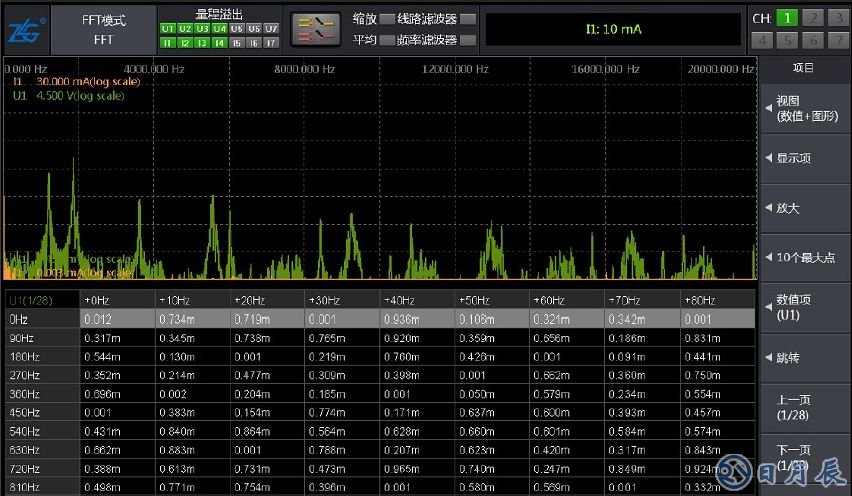

另外，功率分析儀可通過FFT分析功能對具體的干擾進行定位，對被測信號做傅里葉變換，精準判斷被測的干擾頻率。然后，通過線路濾波器做低通濾波，濾掉存在的高頻干擾。進而，保證測試的準確性。

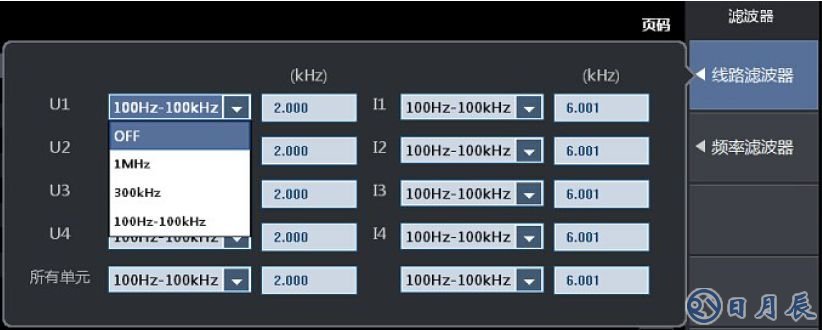

我們以PA5000H測試電機舉例，PA5000H帶寬5M，帶有500次諧波分析、FFT分析功能以及線路濾波功能。在常規測試時電機信號接入功率測試通道，打開波形界面觀察波形是否異常，查看諧波畸變率，改換到FFT界面對波形進行分析，得出干擾頻率，設置合適的線路濾波頻率。然后，開始正式的測試。
如上來看，在電機測試的復雜環境中，功率分析儀是較為合適的測試工具，是這個行業必不可少的儀器選擇。
