前幾天給大家講了一下晶體管BJT，今天講一下場效應管-MOSFET。
場效應管MOSFET與BJT的不同之處在于BJT需要向基極引腳施加電流，以便于集電極和發射極引腳之間流動。另一方面，場效應管MOSFET只需要柵極引腳上的電壓來允許電流在漏極和源極引腳之間流動。場效應管MOSFET在實際設計中具有非常高的柵極阻抗，這就決定了MOSFET的一個特點，非常擅長降低電路的運行所需要的功率。
先來簡單介紹一下場效應管MOSFET。
什么是場效應管MOSFET?
場效應管MOSFET 是具有源極 (S)、柵極 (G)、漏極 (D) 和體 (B) 端子的四端子器件。通常，場效應管MOSFET的主體與源極端子相連，從而形成三端器件，例如場效應晶體管。場效應管MOSFET 通常被認為是一種晶體管，并用于模擬和數字電路。

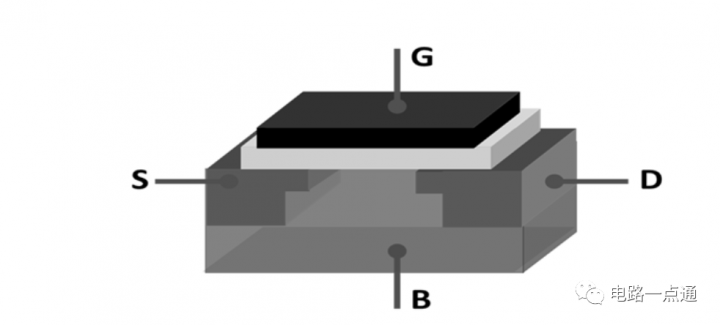

場效應管MOSFET的一般結構如下所示：
場效應管MOSFET
P溝道場效應管MOSFET和N溝道場效應管MOSFET
P溝道場效應管MOSFET：如果要工作，源極電壓 (VS ) 必須比 柵極電壓 (VG )大，且柵源電壓(VGS)不能小于漏源電壓 (VDS )。
N溝道場效應管MOSFET：如果要工作，柵極電壓 (VG ) 必須比源極電壓 (VS ) 大，且漏源電壓 (VDS )不能小于柵源電壓(VGS)。
下圖為這兩種場效應管MOSFET類型的原理圖符號。
場效應管MOSFET原理圖符號圖
場效應管MOSFET的應用
一、場效應管MOSFET用作開關
MOSFET很容易飽和，這就意味著說，MOSFET完全打開，且非常可靠，可以在飽和區域之間進行非常快速的切換，這就意味著MOSFET可以用作開關，尤其是適用于電機、燈等大功率應用。
在實際應用中，可以使用與大功率設備相同的電源來操作MOSFET，使用機械開關施加?xùn)艠O電壓。如下圖所示，使用的是N溝道MOSFET。
或者也可以使用電子信號，例如微控制器激活MOSFET。P溝道MOSFET
N溝道MOSFET
?
N溝道MOSFET開關電路圖
當按下按鈕時，LED亮起。1kΩ?電阻充當下拉電阻，將柵極電壓保持在與電池負極端子相同的電位，直到按下按鈕。這會在柵極施加正電壓，打開漏極和源極引腳之間的通道，并允許電流流過 LED。
P溝道MOSFET
P溝道MOSFET開關電路圖
二、場效應管MOSFET用作電機驅動電路
N溝道MOSFET
如下圖所示，兩個二極管反向偏置放置在電機觸點和MOSFET漏極/源極引腳上。
N 溝道 MOSFET 電機驅動電路
P溝道MOSFET
?
P溝道MOSFET電機驅動電路
雙向運行控制器
如果想要一個可以雙向運行的電機控制器，就把上面兩個電路結合起來，如下圖所示。
雙向電機驅動電路
三、場效應管MOSFET應用在邏輯門電路中
在這之前，先簡單介紹一下邏輯門。
雙輸入與門(AND)
雙輸入與門(AND)是最容易理解的邏輯。如下圖所示。
?
與門邏輯圖
只有兩個輸入都為高時，與門(AND)的輸出才會為高。如果任一輸入為低電平，則輸出也為低電平。下圖為真值表圖。
?
與門真值表
與非門(NAND)
下圖為與非門(NAND)的真值表，關于數字邏輯中的使用的邏輯門，如果大家感興趣，我將在之后的文章進行總結。
與非門真值表
邏輯門中的MOSFET
由于MOSFET很容易在低電壓和幾乎可以忽略不計的電流下飽和(完全導通)，就可以用它構建上面的邏輯門，進而構建及其可靠的數字邏輯系統來處理數據。
非門(NOT)
如下圖所示。PB1 將兩個 MOSFET 柵極連接到 +6V，但只有 ZVN 會以正電壓打開。但是，當它打開時，它將輸出連接到 GND，因此 + 輸入在輸出處變?yōu)?GND。相反，當我們通過 PB2 將 GND 施加到輸入時，只有 ZVP 打開，將輸出連接到 +6V，再次反轉信號。
非門電路圖
內部的與非門(NAND)
與非門使用4個MOSFET，如下圖所示。
只有當 SWA 和 SWB 都為高電平(邏輯 1)時，LED 才會關閉(邏輯 0)。
與非門的電路圖

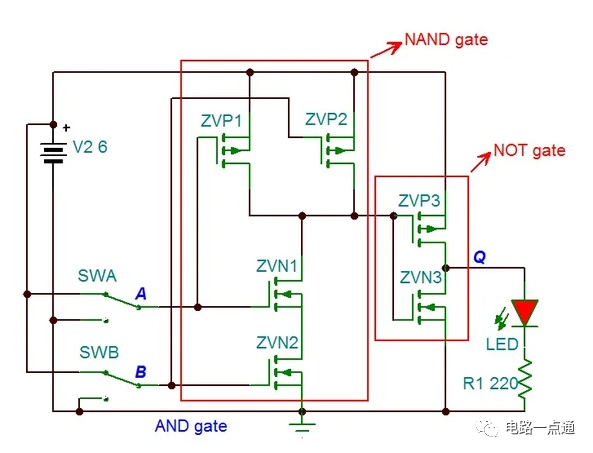

如果將上面兩個圖結合起來會發生上面?會不會是負負得正?如下圖所示。
內部的與非門
從上圖中可以看出來，外部的與非門(NAND)是與門(AND)的否定，但內部的與門(AND)實際上是由一個與非門(NAND)和一個非門(NOT)組成。所以實際上的與門也就是非與非門。
?
或門(OR)
如下圖所示，或門就是或非門(NOR)和非門(NOT)組成的。
異或門(XOR)
如下圖所示，異或門也就是同或門(XNOR)和非門(NOT)組成。
異或門(XOR)
由上面幾個可以證明，不管什么邏輯門，都可以用有限數量的與非門構成。
四、邏輯電路
這個電路相對來說很簡單，不過需要大量的N溝道和P溝道MOSFET或者邏輯芯片。
在使用邏輯芯片的時候要注意以下幾個點：
1)一定要避免任何靜電積聚或者放電，以免損壞芯片。
2)每個芯片都有一個用于 +V 的公共引腳和一個公共 GND 引腳，這個在原理圖上很容易找到。
3)任何未使用的輸入引腳都應連接到 GND
4)邏輯芯片并不是用于大負載(如電機等)的大電流驅動器。
下面將從一個簡單的LED閃光燈開始。
LED閃光燈
使用兩個或非門就可以構建一個振蕩器。如下圖所示。
振蕩器
如果想要兩個來回閃爍的LED，則LED2和R2都是可以選擇的。不然的話LED1將以R1和C1的值確定速率閃爍開/關。
設置/復位鎖存器
設置/復位鎖存器是時序邏輯的關鍵組件。
一組 8 個鎖存器將形成一個 8 位存儲單元的核心結構。在內存中，SR 鎖存器稱為 D 鎖存器(數據)，它與系統內核時鐘一起用于確定何時進行鎖存。具體如下圖所示。
復位鎖存器
上面這個電路更多的是概念演示，因為在實際應用上，通常鎖存器只要一個輸出就夠了，當按下按鈕時狀態之間的輸出觸發器時，它們將始終處于彼此相反的狀態。
當然也可以將此處的一個輸出連接到第二個電路，并且將鎖存器用作第二個電路的“推開”非機械開關。
兩位輸出的半加器
單個的異或門(XOR)可以用作1位二進制加法器，通常添加兩個與非門(NAND)，就可以做成一個帶有兩位輸出的半加器。
先做一個或門(OR)，如下圖所示，由3個與非門(NAND)門組成。
?
半加器
在將或門(OR)更改為或非門(NOR)，只需要在 U3 的輸出和 LED 之間添加第四個與非門 NAND，并將 U4 的兩個輸入連接在一起就可以了。
再次使用與非門(NAND)，可以構建一個同或門(XNOR)。
XNOR
將 U5 移除并將 U4 的輸出連接到 R3，就可以得到一個 XOR 門。
單個的異或門(XOR)可以用作1位二進制加法器，通常添加兩個與非門(NAND)，就可以做成一個帶有兩位輸出的半加器。
全加器
全加器需要進行一些更改(添加一個異或門( XOR)、兩個 與非門(NAND) 和一個 或門(OR))，其中添加一個輸入來處理來自前一個加法器的進位信號。然后將幾個加法器堆疊在一起，每個位一個加法器，以構建一個加法機。
?
PB1 是位 A，PB2 是位 B，PB3 是前一個加法器塊的進位位。如果我們只按PB1或PB2，我們是加1+0，只有LED 2會亮，表示值為1。如果我們同時按PB1和PB2，表示二進制加1+1，即二進制10 (表示為 10b)。這將點亮 LED1 并關閉 LED2。如果我們?nèi)缓蟀?PB3 并再添加 1，我們得到 11b，兩個 LED 都亮起。
4位加法器
右邊的第一個塊(帶有 A0 和 B0)可以用半加器交換，而不影響輸出。它只是刪除了第一個全加器上的進位(Cin)，無論如何，它在這里連接到 GND。
在這個例子中，我們將兩個 4 位數字 A 和 B 相加。每個 (A0 和 B0) 的第一位在右側相加，結果發送到 S0，任何進位位 (C1) 發送到下一個加法器. 然后將 A1 和 B1 以及來自第一個加法器的 C1 相加，結果進入輸出 S1，任何進位位都在 (C2) 上發送。最后一個加法器要么顯示最后的進位位 (C4)，如果有的話，或者如果沒有空間或它不重要，則忽略它。
4 位比較器數字鎖
如前所述，異或門(XOR )可以用作加法器，但它們也是比較器，如果兩個輸入相同，則輸出一個狀態，如果兩個輸入不同，則輸出反轉狀態。這使我們能夠檢查引腳的狀態，并僅在正確時進行切換和輸出。
?
如上面所示，在日常生活中，我們經常會用到MOSFET，可以說，MOSFET是當今使用的最重要的電子元件。
如果看到最后的話，應該可以發現，在這個文章中并沒有提到說MOSFET用在放大電路中。不是不可以用作放大電路，而是根據我的經驗來看，模擬信號放大器任務最好由BJT處理，而快速、大電流開關最好用 MOSFET 。
其實這兩種晶體管類型都有很多例子可以很好地雙向工作。具體怎么使用，還是看大家的電路要求。
