    詳解場效應管的偏置電路
  • 詳解場效應管的偏置電路
  •   發布日期: 2018-09-16  瀏覽次數: 2,780

    場效應管的偏置電路

         此圖為帶柵極外偏置電路

    為了使放大電路正常地工作能把輸入信號不失真地加以放大,必須有一個合適而穩定的靜態工作點為放大電路提供直流電流和直流電壓的電路.叫做直流(靜態)偏置電路,簡稱偏置電路由于各種電子電路對偏置電路有不同的要求,所以在實際電路中加設的偏置電路也有所不同。下面介紹幾種常見的偏置電路。

    1.固定偏直電路
    固定偏置電路如圖15-11 所示,它是共發射極放大電路。當EC和RB一經確定,就能得到一個固定的基極電流lB和集電極電流IC, 所以把這種電路叫做固定偏置電路。


    電路中的EC、IC、RC、β 和ICEO 等參數.一般都是預先根據需要而確定好的。計算基極電流(又稱偏置電流)IB 和基極電阻(偏流電阻)RB時,可利用以下公式:

    從上式可以求出IC和RB的值。但在實際應用中,往往還要調整RB,以得到較精確的IC。調整方法是:選擇一個合適的電位器和電阻.串接后接在RB 的位置,斷開RC和EC 的連接.串入一個電流在、調節電位器的阻值.使電流表指示達到預定的IC值。

    由于半導體三極管的特性受植度的影響較大.當溫度變化升高時,三極管的穿透電流lCEP顯著增加,而IC又與ICEO 有關,所以IC也隨之增加.從而會引起工作點的變動可以看出,固定偏置電路只是提供一個固定偏流lB的電路,它無法起到穩定工作點的作用。它的優點是電路結構簡單,使用的元件少.可以用在不要求有穩定的靜態工作點的電路中。

    2. 電壓負反饋偏直電路
    電壓負反饋偏置電路如圖15-12 所示。它和固定偏置電路的不同之處,是將偏流電阻RB接在了三極管集電極上。此時電路中各參數有以下的關系:

    從上面過程可以看出,隨溫度的升高, IC的變化被拉了回來.達到了穩定靜態工作點的作用。


    要想這種電路效果好,就要使RC足夠大,這樣才能引起UCE 的足夠變化,加深電壓負反饋的作用。所以這種電路不適用于用變壓器作負載的電路。偏流電阻RB一般取值為(2~10)RC。

    3. 電流負反饋偏直電路

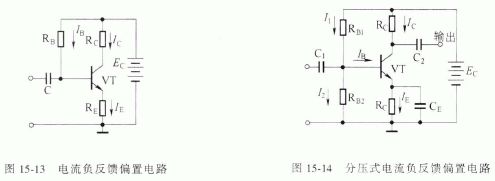

    電流負反饋偏置電路如圖15-13 所示。它和固定偏置電路的不同之處是.在半導三極管的發射極上串接了一個電阻RE 。此時電路各參數有以下的關系:

    由于EC電源相對不變,若IERE 增加,必然引起UBE下降,從而造成IB的下降。電路穩定靜態工作點的過程可以寫成以下形式:

    4. 分壓式電流負反饋偏直電路
    這是一種常用的偏置電路,它的典型電路如圖15-14 所示。在這個電路中,除三極管發射極上接有RE外,同時在基極上還接有RB1和RB2 , 它們分別接在電源EC的兩端。

    分壓式電流負反饋偏置電路有兩種穩定作用:
    ①通過基極電阻RB1和RB2 的分壓,以下關系成立:

    上式說明基極電壓UB只受EC·RB1和RB2 的影響,只要這三個參數確定,則UB 就可保持穩定。
    ①接入RE電路有電流負反饋的溫度補償作用

    由于有以上兩個穩定作用,所以分壓式電流負反饋偏置電路的穩定作用較好。除此之外,這種電路還有一個優點,就是RC取值小些,也不影響穩定性,因此適用于各種負載的放大電路。

    對于低頻小信號放大電路來說,應用電路中的元件取值可參考以下原則:
