FPC連接器用于LCD顯示屏到驅動電路（PCB）的連接，目前以0.4mm pitch產品為主，0.3mm pitch產品也已大量使用。隨著近來有LCD驅動器被整合到LCD器件中的趨勢，F(xiàn)PC的引腳數會相應減少，目前市場上已經有相關的產品出現。從更長遠的方向看，將來FPC連接器將有望實現與其它手機部件一同整合在手機或其LCD模組的框架上。
1、用途廣泛
2、采用前鎖定構造
把座子平貼在板子上，如果黑色的拉桿在下面部分，而且金手指在上面部分，就為之上接，主要是看連接器與金手指接觸面是在上面還是在下面了，如果在上面就為上接，在下面就為下接，。普通翻蓋的一般都是下接的，目前有一種是前插后掀式的是雙面接的，也就是上下都有凸點，都可以起到接觸的。
下圖為上/下接的對比，黃色標處為接觸點：

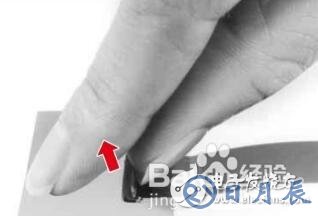

1、FPC插入程序，連接器安裝在電路板上，用拇指或者食指把東西提起來。

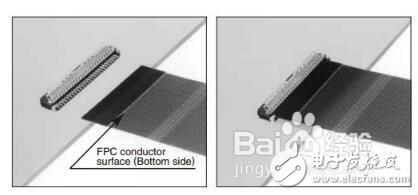

2、將FPCl連接器平行著插入連接器中，暴露的導電材料面朝下。

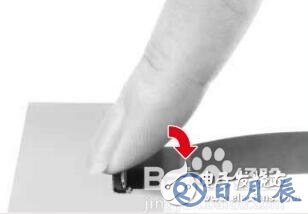

3、向下旋轉執行體，直至緊固。 保證插入的FPC連接器不被移動并保持其完全插入。

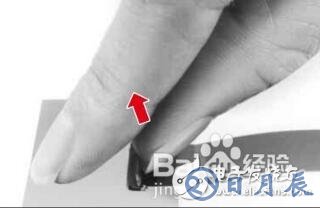

4、拆卸FPC連接器時，提升執行體，小心撤回FPC連接器
我們知道由于連接器的規格類型區分眾多，所以在連接器的使用方法還是有所不太一樣的。比如說如何區分上接、下接以及雙面接等連接方式，首先一般要先看FPC連接器的金屬端子插針接觸面是否在上面還是下面，若是在上面就是為上接的連接方式，若是在下面的就為下接的連接方式。還有一種就是雙面接使用方法，這種是可以前插后掀式的雙面接的連接方法，原理是能夠支持上接和下接的連接，此外對于目前應用最多的就是FPC連接器雙面接這種使用方法。
1、關于在FPC連接器的鎖蓋打開時，在操作打開鎖蓋的操作力度不要過大，否者一來容易造成鎖蓋變形以及破損。二來用力過度會導致在鎖蓋壓住連接器進行打開，那么有可能會造成連接器的端子變形或者是折斷的問題。
2、由于FPC連接器一般都是由多芯針腳組成，對于在接插連接器上要盡量避免連接器的搖動或者是震晃，否者會造成FPC連接器的接插連接位置偏移沒有完全對插上，從而會導致影響連接器的使用。
3、在FPC連接器的使用過程當中，其連接的排線不要隨意去亂拔以及亂扯的現象，否者會導致FPC連接器的使用上造成一些數據異常或者是丟失的問題情況。
4、FPC連接器不要傾斜插入，避免連接器的針腳之間接插沒有完全到位連接。應當要讓FPC連接器的針腳以直角進行緩慢插入。
5、若是FPC連接器的引腳端針直接存在折斷或者是彎曲的情況，為了防止安全隱患的問題，不要應用到使用當中，應當馬上要選擇更換掉，否者會造成連接器的線路之間的傳輸不良，從而引發一些短路的現象，嚴重的話有可能會直接燒毀連接器。
6、焊接FPC連接器的時候，其要注意焊盤操作回流焊當中的焊錫不宜添加太多，否者會連接器的端子焊不穩或是造成虛焊的現象。

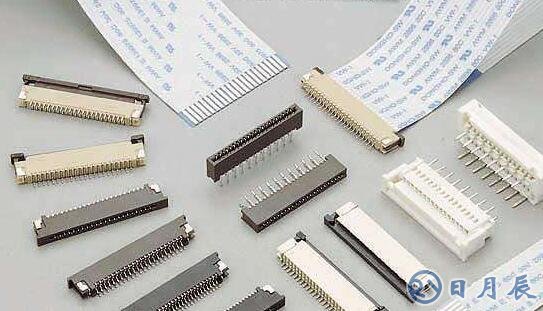

FPC連接器主要應用于，液晶顯示，掃描儀，等電子設備泛應用于計算機主機板、液晶顯示器、電訊卡、存儲器、移動硬盤，包括移動設備。
近來，移動設備（如手機、MP3播放器和筆記本電腦）越來越多地在使用FPC連接器時采用抗沖擊的背鎖機制連接器應用于：汽車電子連接器、車載GPS導航，醫療設備，產品廣泛應用于音響、數碼機、攝像機、汽車音響、電視機、打字機、計算器、收款機、電話、CD-ROM、VCD、DVD、復印機、打印機、無線儀器儀表、視叫設備及航空航天產品高新科技先鋒。
