變頻器是用來改變交流電機供電的頻率和幅值，因而改變其運動磁場的周期，達到平滑控制電動機轉速的目的
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成的。變頻器是把工頻電源（50Hz或60Hz）變換成各種頻率的交流電源，以實現電機的變速運行的設備，其中控制電路完成對主電路的控制，整流電路將交流電變換成直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電再逆成交流電。
下圖是常見類型的變頻器的整機電路框圖
從上圖中，我們可以看出上半部分是主電路結構圖，而下半部分是控制電路，控制電路的功能就是生產逆變電路需要的6路脈沖信號，除此之外，控制電路還負責主電路的電流、電壓檢測、故障檢測、停機保護、操作控制、實施顯示和通訊等任務。
變頻器的主電路包括三相整流電路、上電電路、電抗、儲能濾波電路、直流制動、IGBT逆變電路，其中上電電路由上電接觸器和充電電阻組成，與直流電抗一起起著在對電容C1、C2限流充電的作用，充電完成后，上電接觸器吸合，短接充電電阻，變頻器開始進入待機工作狀態。
IGBT逆變電路由6個IGBT組成，直流制動電路則是在負載電動機因超速產生發電時，提供電動機的發電電能向直流制動電路的回饋通路，起到電動機制動的作用。（小功率的機型往往內置制動電路，大功率的機型則選擇外接制動電路）
在我國的電容市場中傳統的鋁電解電容所占比重正在減少，隨之更加先進、更加環保的新型電容逐漸登上時代舞臺——薄膜電容。從上世紀八十年代電容業開始發展以來，到現在電容行業規模的不斷擴大，我國的電容業得到了快速的發展，吸引了外商的踴躍投資，一直到今天，電容行業仍然昂首直前。經過二十多年不斷的探索，試驗，薄膜電容技術日益成熟，給一些新興產品，如太陽能汽車，電動汽車，儲能焊機等領域帶了新的發展契機。
薄膜電容在技術上逐漸取代鋁電解電容，更有利于我國工業發展。然而影響薄膜電容取代鋁電解電容的阻礙就是價格，薄膜電容相對于傳統的鋁電解電容來說，價格較高，這跟薄膜電容的生產成品有關。因此，在國內的薄膜電容制造企業中，采取了大比率替換的DC-Link聚丙烯薄膜電容器替換鋁電解電容器在性能上可以滿足變頻器“濾波”電容器的要求。如果這時的聚丙烯薄膜電容器的價格不高于鋁電解電容器組，則這種替代方案在經濟效益相同的條件下，性能上完成可以滿足要求。采用聚丙烯薄膜電容器替代鋁電解電容器后，由于聚丙烯薄膜電容器基本上不存在壽命限制問題，也就避免了搞可靠應用時變頻器定期替換鋁電解電容器的麻煩和成本的提高。
根據薄膜電容的特性，具有承受更高的有效電流、更高的浪涌電壓、無極性、介質損耗小、溫度特性好、體積小、壽命長、無污染、具有自愈性等。經過3年的研發，上千次的研究試驗與實際安裝使用全程監測，成功研發出了“VTCO電容”SCE系列，475V1000UF（76*145）、475V225UF（51*105）兩款薄膜電容
由分析可知，作為變頻器/逆變器的整流濾波電解容器，其最主要的參數是額定電展、電容量，并且電解電容器最人的缺點就是使用壽命問題，特別是在高溫條件下尤為明最，進而影響著變頻器/逆變器的使用壽命。在實際應用中紋波電流對電解電容器的影響很人，而且在很大程度k某些紋波影響不可避免。再加上電解電容器本身的高ESR使得在其上面的功率損耗很大，這部分損耗都以熱得形式釋放出來，嚴重影響電解電容器的壽命，而且ESR始終比其他類型電容器要大，無法從根本上解決。而且由于成本的限制，直到現在，沒有。個變頻器生產廠家將濾波用鋁電解電容器的紋波電流限制在電解電容器的額定紋波電流以下，因此對于需要較長的應用壽命應用領域下的變頻器逆變器采用電解電容器作為濾波電容器將不得不定期更換濾波電容器，而在不能定期更換濾波電容器的場合下，只能是定期的報廢變頻器/逆變器，這樣既不利于確?？煽啃砸膊焕诘统杀臼褂?，為比薄膜電容器進入變頻器/逆變器濾波電容器領域成為必然，其原因就是薄膜電容器的ESR可以做得極低，可以在1 m9以下，不僅如此，薄膜電容器的寄生電感也非常之低，僅幾個nH
本設計的額定參數：額定電容量（Cy）： 1000uF土5%，額定電壓（Uj）： DC630V，儲能（ Wy）：200Ws，最大紋波電流有效值（Imax）： 125A，寄生電感（Lseir）： 20nH，損耗因數（tan6o）： 50x10-+，ESR： 0.5m9; 最大參數：浪涌電壓（Us）; 880V， 浪涌電流（IS）： 5kA，（du/dt） s： 7V/pus。
B25645-A4180-7***-1的額定參數：額定電容量（Cn）： 1000uF+5%， 額定電壓（Uy）：DC400V，儲能（Wr）： 80Ws，最大紋波電流有效值（Imax）： 60A，寄生電感（Lseut）： 15nH，損耗因數（tano）： 50x10*+， ESR： 0.6m92; 最大參數：浪涌電壓（Us）： 450V，浪涌電流（IS）：4kA，（du/dt）。 s： 5V/us。
B25655-A1148-K000的額定參數：額定電容量（C）： 1450uF+10%， 額定電壓（Uv）：DC1250V，交流輸入電壓（U;）： 1100V， 儲能（Wr）： 1100Ws，最大紋波電流有效值;135A，寄生電感（Lsear）： 40nH， 損耗因數（tano）： 2x10*+， ESR： 0.8m92： 最大參數：交流輸入浪涌電壓（U）： 1500V，浪涌電壓（Ug）： 1900V，交流輸入浪涌電流（I）： 2kA，浪涌電流（Is）： 20kA，（du/dt） masx： 1V/us，（du/dt） s： 14V/us。

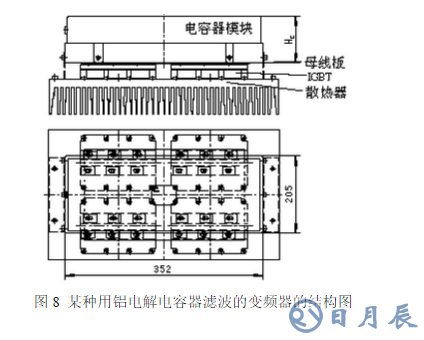

從上。述的參數可以明顯看到：與鋁電解電容器相比，無論是EPCOS的MKK電容器還是本設計變頻器用薄膜濾波電容器，它們的ESR、最人有效值電流、寄生電感、浪涌電壓/額定電壓的比值、浪涌電流均明顯優于鋁電解電容器，還有一一個重要內素就是薄膜電容器的壽命是鋁電解電容器所無法相比的。而且本設計的變頻器用薄膜濾波電容器電氣參數與EPCOS的MKK電容器相近，而且其耐壓更高、ESR效果更好、電容容雖還有增加的空間。如果直流母線板I藝好的話，寄生電感還可能更低。而且?guī)缀鯚o(wú)裝配寄生電感，在裝配上也有其優勢，下面比較如下。
