在上篇文章，我們介紹了基于思睿達主推CR52177SC的5WUSB?電源適配器方案。本文，我們將介紹基于思睿達主推CR6900A的45W PD充電器方案。
該測試報告是基于一個能適用于寬輸入電壓范圍，輸出功率45W PD方案，輸出5V3A、9V3A、12V3A、15V3A、20V2.25A的工程樣機，控制IC采用了思睿達主推的CR6900A。
CR6900A_45W PD工程樣機示意圖
CR6900A是一款高集成、高性能電流型PWM控制器，具有低功耗、寬VDD工作電壓特點，適合應用于輸出范圍寬的PD充電器方案。該控制電路在整個負載范 圍內都有著比較高的轉換效率。芯片內部頻率優化實現了優異的EMI效果，限制最小工作頻率為22kHz，避免工作時產生噪聲。CR6900A提供了非常完整的保護功能，包括逐周期過流保護(OCP)，過載保護（OLP），外部過溫保護以及內部過溫保護，輸出短路保護（SCP），輸出二極管短路保護，輸出過壓保護和VDD過壓保護等。CR6900A采用 SOT23-6封裝。
主要特點
●較低的啟動電流
●內置軟啟動減少MOSFET應力
●CCM+QR+CRM控制模式
●內建同步斜坡補償，消除次諧波震蕩
●內建頻率抖動功能，降低EMI
●內置65kHz和45kHz開關頻率
●內置125kHz倍頻工作模式
●輕載降低工作頻率
●可編程外置過溫保護
●最大輸出電流限制
●自適應環路控制
●VDD過壓保護和輸出過壓保護功能
●內置前沿消隱電路
●內置輸出二極管短路保護
●內置過溫保護
●過載保護
●SOT23-6L封裝
基本應用
PD電源
典型應用
管腳排列
管腳描述
該樣機尺寸為70.6mm×40mm，在5V輸出時AC264V輸入待機功耗<75mW， 115VAC/60HZ, 230VAC/50HZ 輸入時的平均效率能夠滿足“能源之星 V2.0 VI級能效”和歐洲 COCT2 標準；具有“OCP、OTP、 VDD_OVP、UVLO ”等多種保護功能；軟啟動功能可以減少系統啟動時MOSFET的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了EMI設計，CR6900A還提供VDD電壓從8.5V至54V更寬的工作范圍。?
樣機的變壓器，采用了RM8磁芯（PC40材質），變壓器繞制工藝部分，請見后文詳細說明。
以下表格為工程樣機的主要特性，具體測試方法在第4章節中有詳細說明。
2.1、輸入特性
2.2、輸出特性

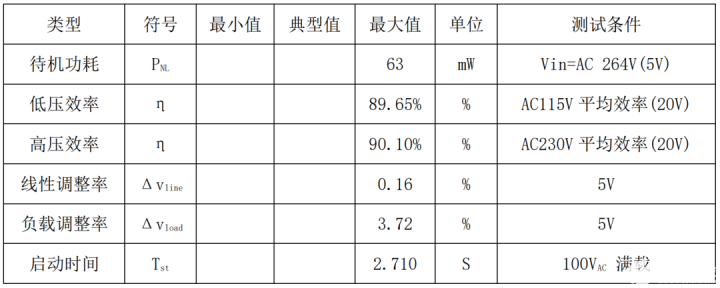

2.3、整機參數：
2.4、保護功能測試：
2.5、工作環境：
2.6、測試儀器
本小節展示了工程樣機的電路、版圖結構，變壓器結構及工藝。
3.1、電路原理圖及?PCB?版圖：
（1）原理圖：
（2）PCB版圖：
3.2、變壓器繞制工藝：
（1）變壓器電性及結構示意圖：
（2）規格參數：
1） 骨架：RM8立式（12PIN）,Ae＝64mm2；
2） 材質：TDK?PC40或同等材質；
3） 初級、反饋: 2UEW 漆包線；
4） 次級: 三層絕緣線；
5） 絕緣膠帶:3M1298 或同等材質；
6） 初級繞組感量Lp：0.56mH±5%（測試條件：0.25V，1kHz）；
7） 漏感量LLK：要求控制在初級繞組的5%以內(測試條件：0.25V，10kHz）；
8） 耐壓測試= 3KV 5mA 1Min；
9） 成品要求：浸凡立水。
(3)、變壓器參數：
3.3、元器件清單：
樣機性能主要是針對工程樣機的輸入部分、輸出部分、各種保護以及一些時 序進行了測試，以下詳解了測試方法及結果。從測試結果來看，以下各項測試均 合格，能夠滿足大部分客戶的要求。
4.1、輸入特性：
本樣機經過在不同的輸入電壓(從 90VAC到 264VAC)和不同負載條件（空載和滿載）下測試，得到待機功耗、效率及平均效率。
表 1 、無負載待機功耗(輸出 5V 時)

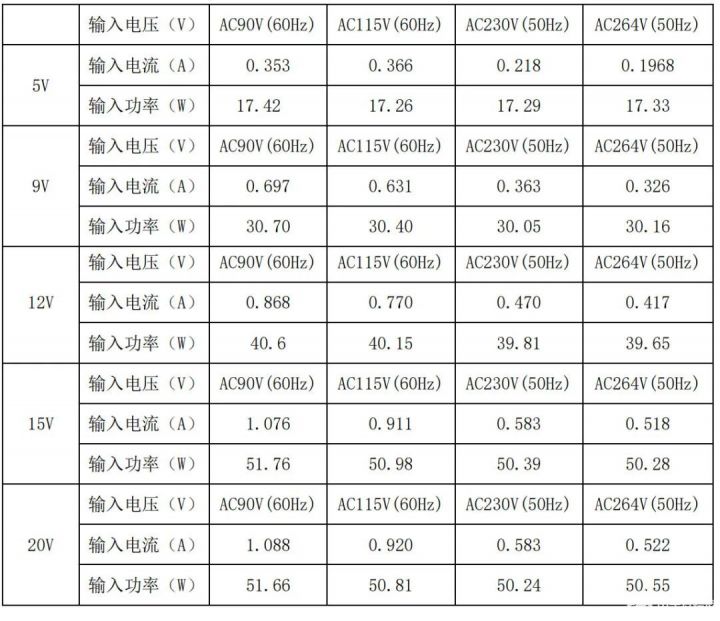

表 2、 輸出 PCB 板端測試 100%載下的輸入特性

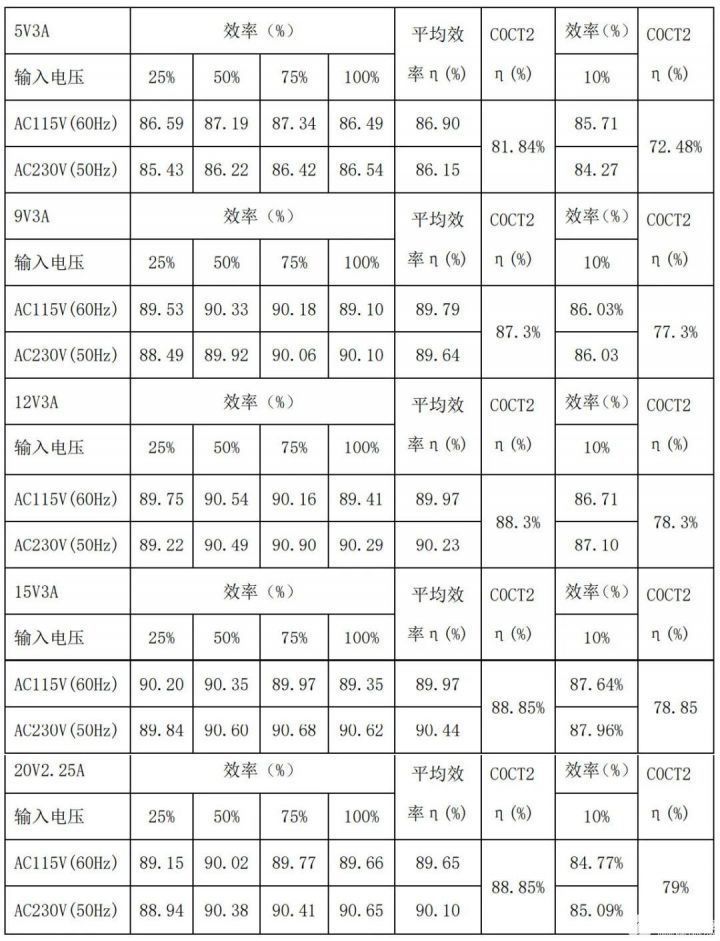

表 3、輸出板端測試的效率特性
4.2、輸出特性：
注：以下數據均為板端測試；
4.2.1、線性調整率和負載調整率：
表 4 線性調整率和負載調整率
4.2.2、輸出電壓紋波及噪音：
注：紋波及噪音在 20AWG/1.5M 線端測得，在此線端并聯 10uF/50V 電解電容和 0.1uF/50V CBB 電容，示波器帶寬限制為 20MHz。
表 5 電壓紋波測試
紋波噪聲波形圖：
4.3、保護功能：
以下測試過流保護、短路保護功能。

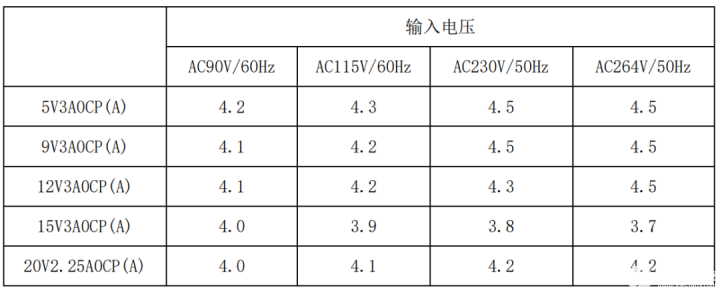

4.3.1 過流保護：

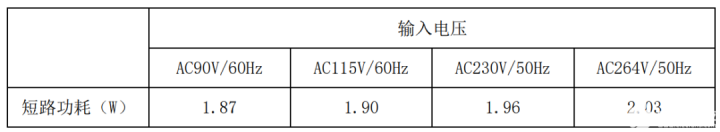

4.3.2 短路保護：功率計限流電流為 2.5A

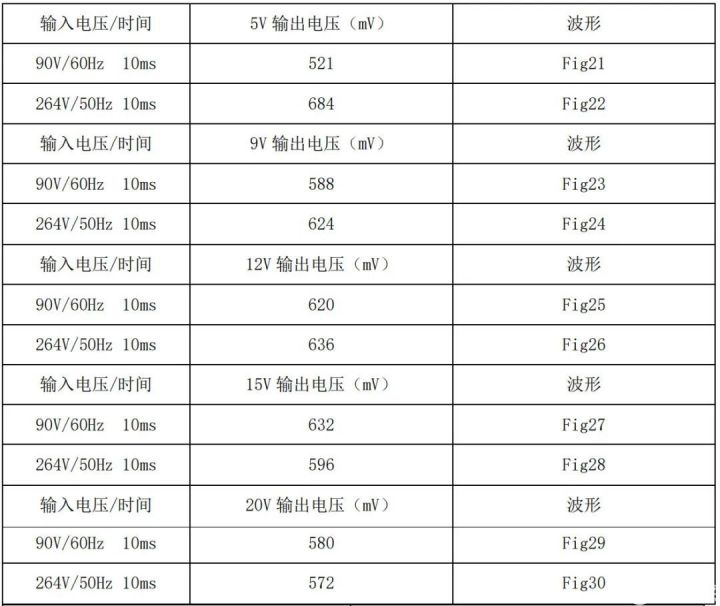

4.4 動態測試：
注：輸出動態負載電流設置為 10%持續 10ms，然后為 90%持續 10ms 并持續 循環，上升/下降設置為 3A/uS。
4.5、系統延時時間測試：

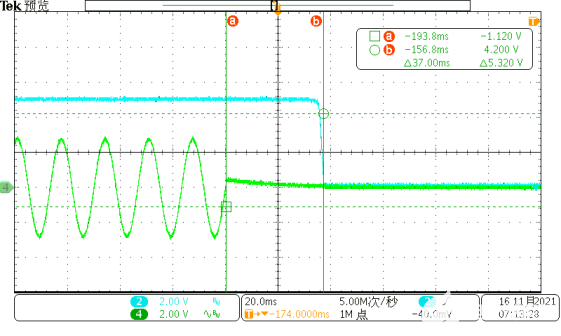

注：AC 端（綠色）、VO輸出端（藍色）波形圖。

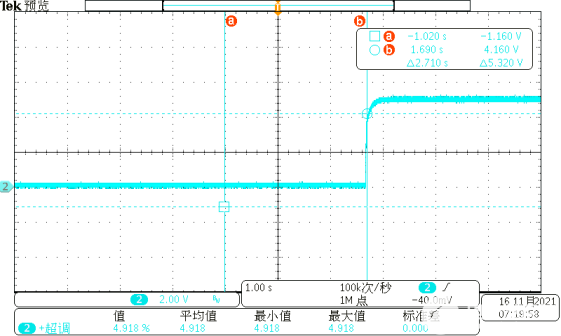

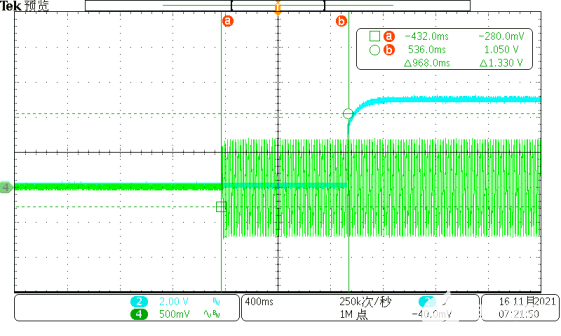

TON_DELAY@ AC100V，100% Load

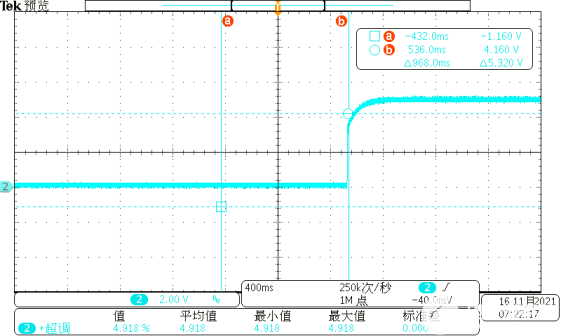

TON_DELAY@ AC240V，100% Load
TON_DELAY@ AC100V，100% Load
TON_DELAY@ AC240V，100% Load
VOVER_SHORT@ AC100V，No Load
VOVER_SHORT@ AC240V，No Load

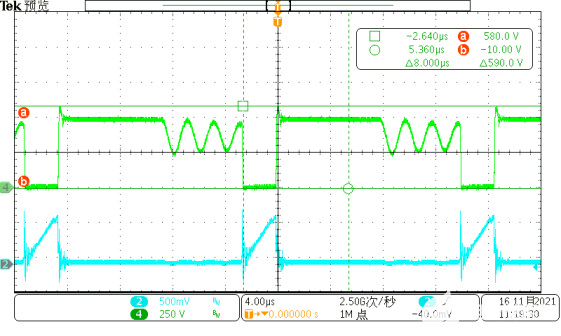

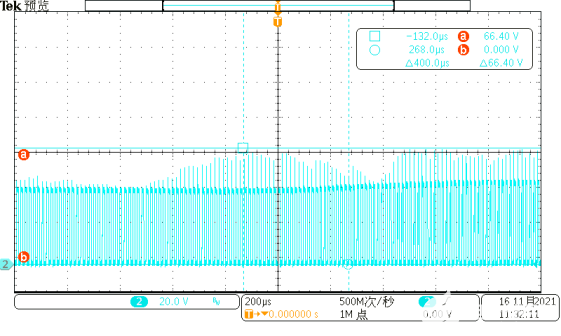

DRAIN（綠）端、CS（藍色）端波形圖：
AC90/60Hz，20V2.25A 100% Load
AC115/60Hz，20V2.25A 100% load
AC230/50Hz，20V2.25A 100% load
AC264/50Hz，20V2.25A 100% load
AC115/60Hz，20V2.25A 100% load 輸出 Vds
AC264/50Hz，20V2.25A 100% load 輸出 Vds
6.1、測試條件：
輸入：230VAC50Hz
輸出：20V2.25A
負載類型：電阻?，限值標準參考：EN55013、EN55022B
傳導 L 線測試 PK+AV
傳導 N 線測試 PK+AV
輻射測試 PK+A
6.2 、
輸入：110VAC50Hz；
輸出：20V2.25A；
負載類型：電阻 輸出低接大地， 限值標準參考：EN55013、EN55022B
傳導L線測試 PK+AV
傳導N線測試 PK+AV
輻射測試 PK+AV
思睿達是專注于ADC、DAC、PoE和DC / DC 芯片級解決方案的高科技企業，目前同步推廣啟臣微全系列產品，希望將啟臣15年在電源行業這份積淀，這份堅持發揚光大。思睿達同時也可以提供芯片級定制服務。
多種方案，歡迎隨時交流溝通。思睿達聯系人：何工 18923426660，E-mail：manjie@threeda.com，歡迎來電咨詢，申請樣品。感謝！????
