? ? ? ?電動工具是一種以小型電動機或電磁鐵作為動力。通過傳動機構驅動工作頭進行作業的小型工具，電動工具品牌繁多，功能齊全，攜帶方便，使用簡單 ，在各行業都得到了廣泛的應用，并已進入家庭，電動工具分為手持式和可移動式兩種，手持式電動工具使用更靈活，方便，應用更廣，很多品種已成為生產，生活必備的工具，電動工具品牌繁多，按照電動工具的功能和用途，將其分為了九大類。?

?電動工具主要分為金屬切削電動工具、研磨電動工具、裝配電動工具和鐵道用電動工具。各類電動工具常見的電動工具有電鉆、 電動砂輪機、 電動扳手和電動螺絲刀、電錘和沖擊電鉆、混凝土振動器、電刨。

在無繩電動工具應用中，電池包的電壓通常為16V、20V、24V、40V、60V和80V，會使用機械開關控制驅動板供電，但是由于機械開關的特性，會存在開關火花、壽命、體積等缺點。

圖1：電動工具中機械開關應用

在電動工具中，引入高邊驅動方案，除了避免傳統機械開關的固有缺點，同時具有可控強、導通時間可調整、支持多包并聯、短路保護、體積小等優點。如圖2所示，高邊驅動IC會產生高出電池包12V的電壓，通過控制MOS的Gate電壓，可以控制主回路通斷。

圖2：電動工具中高邊驅動芯片方案

1.支持多包并聯的LM5050

LM5050是High Side Oring FET Controller，工作電壓支持1V – 75V，最大承受電壓支持100V。LM5050通過檢測VDS上電壓，控制VGS上電壓，實現理想二極管的功能。同時因?yàn)長M5050內部已經集成了電荷泵，供電電壓無需高于電池包電壓。在無繩電動工具中，可以通過多包并聯方式，提升整體的電池容量，也可以實現不同電壓等級電池包并聯。如圖3所示，通過電池包輸出串聯MOS的源級，經由LM5050的控制，可以實現多個電池包并聯。

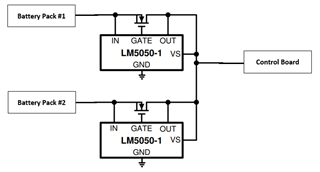

圖3：LM5050?應用多包并聯方案

2.支持高邊驅動的LM5060

LM5060是High Side ProtecTIon Controller，工作電壓支持5.5V- 65V，支持過壓保護、欠壓保護和過流保護，可調整的開通時間，通過控制EN引腳電壓，可以開斷輸出。LM5060內部集成了電荷泵，不需要額外供電，可以實現24uA門極充電電流和80mA的門極放電電流。LM5060的功耗較大，工作電流1.4mA，失能電流為9uA。

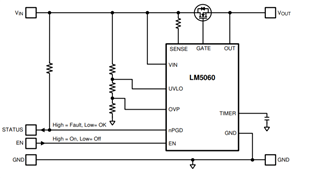

圖4：LM5060?高邊驅動方案

3.支持High Side?Back-to-back MOS驅動的BQ76200

BQ76200是High Side NFET 驅動芯片，工作電壓8V – 75V，最高承受100V電壓，可以分別控制兩個Back-to-Back MOS。相比LM5060，BQ76200的工作電流為40uA，失能狀態下，內部電荷泵模塊也會失能，靜態電流不超過10uA，更適合電池供電系統。同時，充電MOS和放電MOS可以分別獨立控制，靈活性更高。

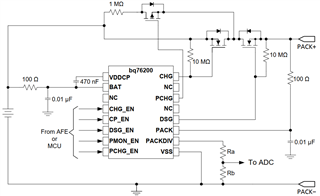

圖5：支持充電/放電獨立控制的BQ76200

4. 支持Ideal?Diode模式和輸出開斷模式的?LM7480x

LM7480x是Back-to-Back NFET的驅動器，同時支持Ideal Diode模式和輸出開斷控制，輸入電壓支持3V – 65V，有-65V反向電壓承受能力，驅動開通電流20mA，驅動關斷電流2.6A，工作電流413uA，失能下靜態電流2.87uA。LM7480x即有LM5050的Ideal Diode模式，也具備LM5060輸出開斷控制。

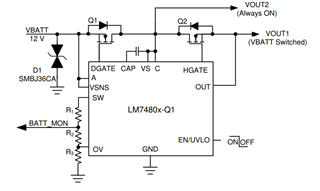

圖6：同時支持Ideal Diode模式和輸出開斷模式的?LM7480x

5.使用半橋驅動芯片實現高邊Back-to-Back NFET驅動

對于之前的驅動IC，電池電壓不超過80V，驅動電流也相對小，開關速度較慢。對于80V以上的Back-to-Back NFET驅動，可以考慮圖6的方案（ApplicaTIon Report SLUAA58）。如圖6所示，通過半橋驅動芯片，例如UCC27284，構建電荷泵，把電荷泵電容電壓提升12V。通過上橋臂的邏輯電平，可以控制功率回路的通斷。同時，一般的半橋驅動IC的工作電流較大，工作電流達mA級別；失能條件下，靜態電流為7uA。從驅動能力上看，整體上取決于電荷泵電容和驅動電阻，在供電電壓12V，驅動電阻8.25?，電荷泵電容470nF等條件下，驅動電流為1.68A，開通關斷時間小于0.5us。

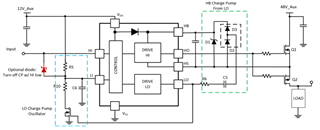

圖7：使用半橋驅動實現高邊驅動

最后，從母線電壓、功能、驅動能力、靜態電流等角度，給出以上5種方式的對比表格。

表1：5種高邊驅動方式的對比表格

?
