? ? ? ? ? ? ? 穩壓二極管（zener diode），也稱齊納二極管，與普通二極管不同的是，穩壓二極管工作在反向擊穿狀態時，它的工作電流在很大范圍內變化而其兩端的電壓基本不變。

它的原理圖符號有如下圖所示的兩種：

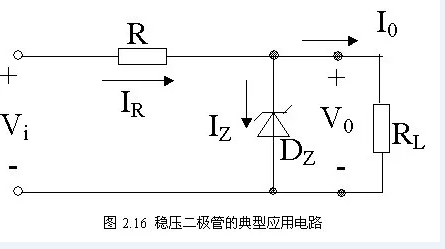

穩壓二極管典型的應用圖

穩壓管正向接法時與普通二極管特性一樣。

當穩壓管在反向接法時，當反向電壓小于擊穿電壓時，反向電流很小，呈現的動態電阻很大。通常工作電流越大，動態電阻越小，穩壓性能越好。

當反向電壓大于擊穿電壓時，流過二極管的電流急劇增大，但是它兩端的電壓卻基本不變，利用這一點可以用來穩壓。

穩壓二極管的應用

1、浪涌保護電路：穩壓管在準確的電壓下?lián)舸@就使得它可作為限制或保護之元件來使用，因?yàn)楦鞣N電壓的穩壓二極管都可以得到，故對于這種應用特別適宜.圖中的穩壓二極管D是作為過壓保護器件.只要電源電壓VS超過二極管的穩壓值D就導通，使繼電器J吸合負載RL就與電源分開.

2、電視機里的過壓保護電路：

EC是電視機主供電壓，當EC電壓過高時，D導通，三極管BG導通，其集電極電位將由原來的高電平(5V)變?yōu)榈碗娖剑ㄟ^待機控制線的控制使電視機進入待機保護狀態.

3、電弧抑制電路：在電感線圈上并聯接入一只合適的穩壓二極管(也可接入一只普通二極管原理一樣)的話，當線圈在導通狀態切斷時，由于其電磁能釋放所產生的高壓就被二極管所吸收，所以當開關斷開時，開關的電弧也就被消除了。這個應用電路在工業上用得比較多，如一些較大功率的電磁吸控制電路就用到它.

4、串聯型穩壓電路：在此電路中，串聯穩壓管，BG的基極被穩壓二極管D鉗定在13V，那么其發射極就輸出恒定的12V電壓了.這個電路在很多場合下都有應用。

5、穩壓管除了制作穩壓電路，還可以作為一次性保護電路。比如在重要部位，禁止電壓升高損壞寶貴器件，可以用一個穩壓管與該處的電源反向并聯，當電源電壓因故障突然升高，超過穩壓管的穩壓值以后，穩壓管由截止?fàn)顟B(tài)迅速轉入反向擊穿，直接將電源短路，燒斷熔絲或限流保護電阻，保護了該電源支路的所有負載不會因?yàn)槌瑝憾鴵p壞。由于這種保護用的穩壓管平時是不起作用的，所以在應急修理中可以暫時不用，經驗豐富的維修人員在緊急狀況下甚至還可以就地取材，拆卸下來作為維修緊缺配件靈活使用。

　　穩壓二極管在正常工作時工作在反向擊穿，穩壓二極管的正常工作狀態與二極管穩壓型號有關，不同型號的穩壓二極管，穩壓值是不同的。如 ：穩壓二極管的穩壓值是2.5伏，那么它在電路里將高于2.5伏的輸入電壓，穩定的輸出為2.5伏，若輸入低于2.5伏，則不工作 ，這就是它的正常工作狀態。

　　穩壓二極管主要作用就是穩壓，穩壓二極管用時負極接高電位，串一個限流電阻?例子 電源接限流電阻，再接到穩壓二極管負，穩壓二極管正接地，穩壓二極管負上即是穩壓后電壓穩壓二極管的用途是什么？在低于穩壓管擊穿電壓時和普通的二極管一樣具有單向?qū)щ娦浴．?dāng)反向電壓達到穩壓二極管的擊穿電壓時導通。如6V穩壓二極管反向電壓低于6V時電阻很大。等于和超過6V時導通。穩壓二極管主要作用是穩壓。常用在穩壓電源中。在電路中總是反向連接，穩壓管的正極接電源的負極

　　穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。

　　但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。
