? ? ? ? ? ? ? 諧波是指正常電流波形的一種失真，一般是由非線性負載發射的。諧波失真（HD）指的是目標諧波（二階、三階）等的均方根（RMS）值與信號電平均方根值的比值?[1]??。諧波失真是由于系統不是完全線性造成的。在音頻應用中，通常表示為一個百分比，在通信應用中，則通常表示為dB。其測量方式是，將一個頻譜純凈的正弦波應用于一個放大器，并用一個頻譜分析儀觀察放大器的輸出。 諧波失真：當把基頻為f的正弦信號輸入揚聲器時,揚聲器輸出除f以外，由揚聲器的非線性失真而產生了，同f成整數倍的各次諧波成分：2f.3f……nf，我們稱之為諧波失真。諧波失真分為三類,而我們常用到的為THD(TOTALHARMONICDISTORTION)總諧波失真和幾次諧波失真（HARMONICDISTORTION）及特性總諧波失真(在實際測量中還會細分為偶次諧波失真，奇次諧波失真和SUB-HARMONICS)，它們分別的特性規定為：由失真產生的總諧波聲壓有效值與總輸出聲壓有效值Pt之比；由失真產生的第幾次諧波聲壓有效值與總輸出聲壓有效值Pt之比；由失真產生的總諧波聲壓的有效值與平均特性聲壓Pm之比。在失真的分類中把它劃歸揚聲器的非線性失真。
實際上印刷線路板（PCB）是由電氣線性材料構成的，也即其阻抗應是恒定的。那么，PCB為什么會將非線性引入信號內呢？答案在于：相對于電流流過的地方來說，PCB布局是“空間非線性”的。
放大器是從這個電源還是從另外一個電源獲取電流，取決于加負載上的信號瞬間極性。電流從電源流出，經過旁路電容，通過放大器進入負載。然后，電流從負載接地端（或PCB輸出連接器的屏蔽）回到地平面，經過旁路電容，回到最初提供該電流的電源。
電流流過阻抗最小路徑的概念是不正確的。電流在全部不同阻抗路徑的多少與其電導率成比例。在一個地平面，常常有不止一個大比例地電流流經的低阻抗路徑：一個路徑直接連至旁路電容；另一個在達到旁路電容前，對輸入電阻形成激勵。圖1示意了這兩個路徑。地回流電流才是真正引發問題的原因。
當旁路電容放在PCB的不同位置時，地電流通過不同路徑流至各自的旁路電容，即“空間非線性”所代表的含義。若地電流某一極性的分量的很大部分流過輸入電路的地，則只擾動信號的這一極性的分量電壓。而若地電流的另一極性并沒施擾，則輸入信號電壓以一種非線性方式發生變化。當一個極性分量發生改變而另一個極性沒改動時，就會產生失真，并表現為輸出信號的二次諧波失真。圖2以夸張的形式顯示這種失真效果。

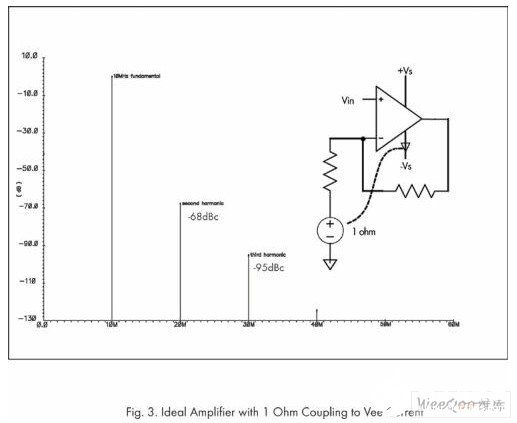

當只有正弦波的一個極性分量受到擾動時，產生的波形就不再是正弦波。用一個100 Ω負載模擬理想放大器，使負載電流通過一個1 Ω電阻，僅在信號的一個極性上耦合輸入地電壓，則得到圖3所示的結果。傅立葉變換顯示，失真波形幾乎全是-68dBc處的二次諧波。當頻率很高時，很容易在PCB上生成這種程度的耦合，它無需借助太多PCB特殊的非線性效應，就可毀掉放大器優異的防失真特性。當單個運算放大器的輸出由于地電流路徑而失真時，通過重新安排旁路回路可調節地電流流動，并保持與輸入器件的距離，如圖4所示。
多放大器芯片
多放大器芯片（兩個、三個或者四個放大器）的問題更加復雜，因?yàn)樗鼰o法使旁路電容的地連接遠離全部輸入端。對四放大器來說更是如此。四放大器芯片的每一邊都有輸入端，所以沒有空間放置可減輕對輸入通道擾動的旁路電路。
圖5給出了四放大器布局的簡單方法。大多器件直接連至四放大器管腳。一個電源的地電流可擾動另一個通道電源的輸入地電壓和地電流，從而導致失真。例如，四放大器通道1上的（+Vs）旁路電容可直接放在臨近其輸入的地方；而（-Vs）旁路電容可放在封裝的另一側。（+Vs）地電流可擾動通道1，而（-Vs）地電流則可能不會。
為避免這種問題，可讓地電流擾動輸入，但讓PCB電流以一種空間線性方式流動。為實現此目的，可以采用下方式在PCB上布局旁路電容：使（+Vs）和（–Vs） 地電流流經同一路徑。若正/負電流對輸入信號的擾動相等，則將不會產生失真。因此，使兩個旁路電容緊挨著排列，以使它們共享一個接地點。因?yàn)榈仉娏鞯膬蓚€(gè)極性分量來自同一個點（輸出連接器屏蔽或負載地），并都回流至同一個點（旁路電容的公共地連接），所以正/負電流都流經同一路徑。若一個通道的輸入電阻被（+Vs）電流擾動，則（–Vs）電流對其有相同影響。因?yàn)闊o論極性是怎樣的，產生的擾動都相同，所以不會產生失真，但將使該通道增益發生小的變化，如圖6所示。
為驗證如上推斷，采用兩個不同的PCB布局：簡易布局（圖5）和低失真布局（圖6）。采用飛兆半導體的FHP3450四運算放大器所產生的失真如表1所示，F(xiàn)HP3450的典型帶寬是210MHz，斜率是1100V/us，輸入偏置電流是100nA，每通道的工作電流是3.6mA。從表1可看出，失真越嚴重的通道，改進的效果越好，從而使4個通道在性能上接近相等。
若在PCB上沒有一個理想的四放大器，則測量單一放大器通道的效應會很困難。顯然，一個給定的放大器通道不僅擾動其本身輸入，還會擾動其它通道的輸入。地電流流經全部不同的通道輸入，且產生不同效果，但又都受每個輸出的影響，這種影響是可測量的。
表2給出了當只驅動一個通道時，在其它未受驅動的通道上測量到的諧波。未驅動通道在基本頻率上顯示出一個小信號（串?dāng)_），但在沒有任何顯著基本信號的情況下，也產生由地電流直接引入的失真。圖6的低失真布局顯示：因?yàn)閹缀跸说仉娏餍?yīng)，二次諧波和總體諧波失真（THD）特性有很大改進。
本文小結
簡單地說，在PCB上，地回流電流流經不同的旁路電容（用于不同的電源）及電源本身，其大小與其電導率成比例。高頻信號電流流回小旁路電容。低頻電流（如音頻信號的電流）可能主要流經更大的旁路電容。即使頻率更低的電流也可能“漠視”全部旁路電容的存在，直接流回電源引線。具體的應用將決定哪個電流路徑最關鍵。幸運的是，通過采用公共接地點及輸出側的地旁路電容，可以容易地保護全部地電流路徑。
高頻PCB布局的金科玉律是將高頻旁路電容盡可能靠近封裝的電源管腳，但比較圖5和圖6可以看出，為改進失真特性而修改該規則不會帶來太大改變。改進失真特性是以增加約0.15英寸長的高頻旁路電容走線為代價的，但這對FHP3450的AC響應性能影響很小。PCB布局對充分發揮一款高質量放大器的性能很重要，這里討論的問題絕非僅限于高頻放大器。類似音頻等頻率更低的信號對失真的要求要嚴格得多。地電流效應在低頻下要小一些，但若要求相應改進所需的失真指標，地電流仍可能是一個重要的問題。
