79M05參數介紹和功能電路圖
| 商品目錄 | 線性穩壓器(LDO) | |
| 最大輸出電流 | 500mA | |
| 電源紋波抑制比(PRSS) | 66dB (120Hz) | |
| 工作溫度 | 0℃~+125℃ | |
| 壓差 | 1.1V (500mA) | |
| 輸出類型 | 固定 | |
| 最大輸出電壓(可調) | - | |
| 輸出極性 | 負 | |
| 使能腳 | - | |
| 輸出電壓(固定) | -5V | |
| 最小輸出電壓(可調) | - | |
| 輸出通道數 | 1 | |
| 最大輸入電壓 | -35V |
穩壓器拓撲：負，固定式
電壓 - 輸出：-5V
電流 - 輸出：500mA
電壓 - 跌落（典型值）：1.1V @ 500mA
穩壓器數：1
電壓 - 輸入：可下調至 -35V
工作溫度：0°C ~ 125°C
安裝類型：表面貼裝
封裝/外殼：TO-252-3，DPak（2 引線+接片），SC-63
供應商器件封裝：DPAK-3

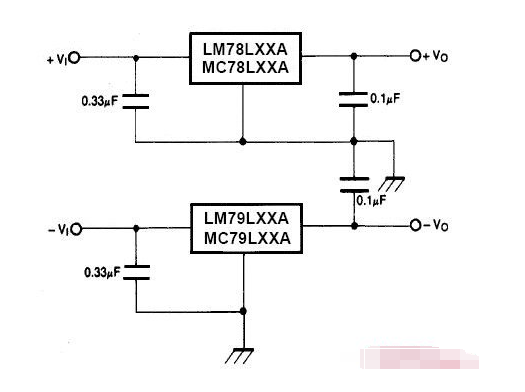

79M05一種常見的電路圖分析如下：
