    華碩18W USB PD3.0充電器拆解(下)
  • 華碩18W USB PD3.0充電器拆解(下)
  •   發布日期: 2018-07-18  瀏覽次數: 1,909

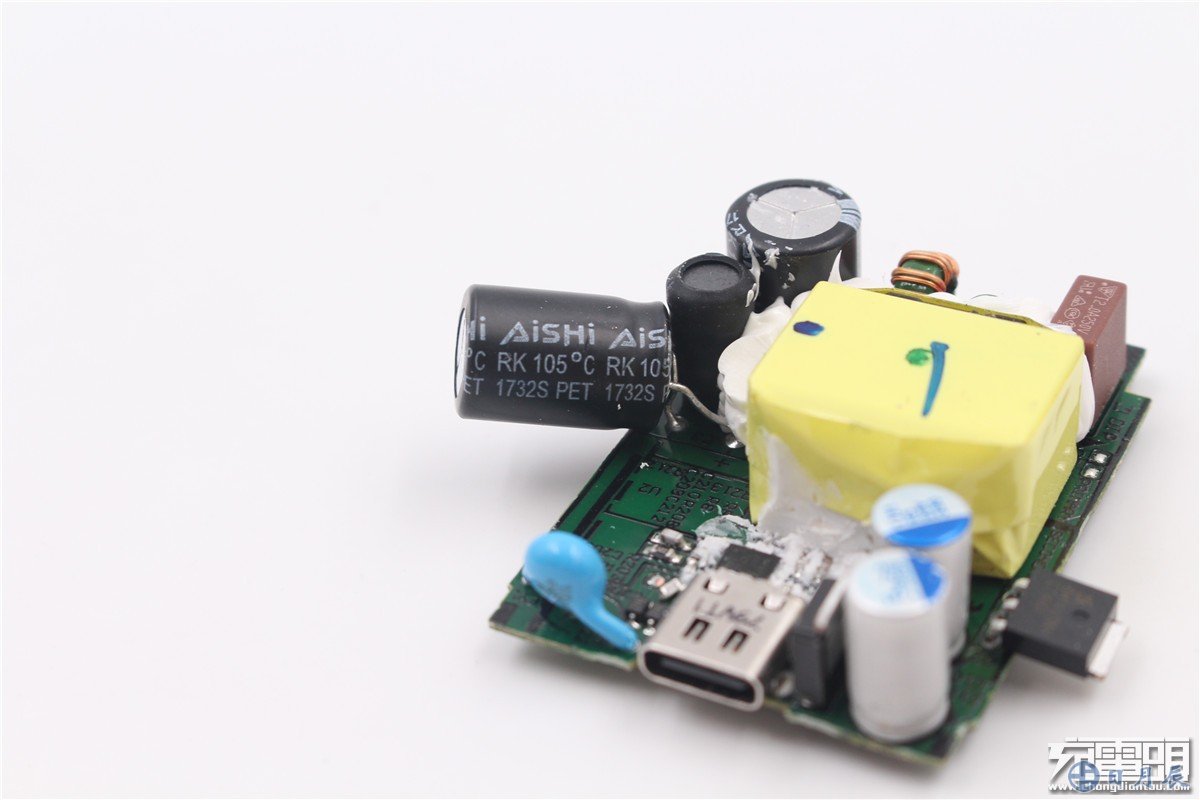

    輸出端為Type-C接口、兩顆固態濾波電容、MOS管、Y型抗干擾電容等。

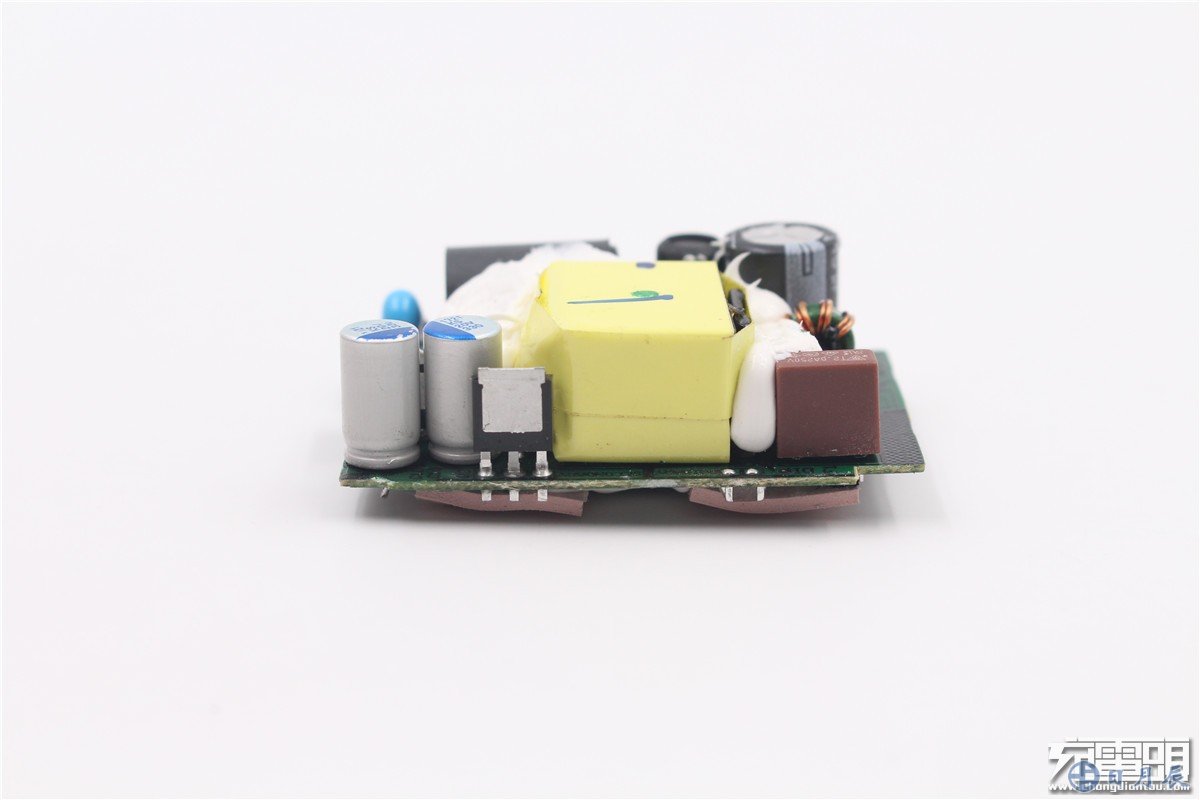

    側面一顆電解電容臥在PCB板上。

    另一面有一顆MOS管。

    輸入端兩顆電解電容均來自AiSHi艾華品牌。

    規格分別為400V 18μF和400V 15μF。

    輸出兩顆端固態電容規格均為20V 330μF。

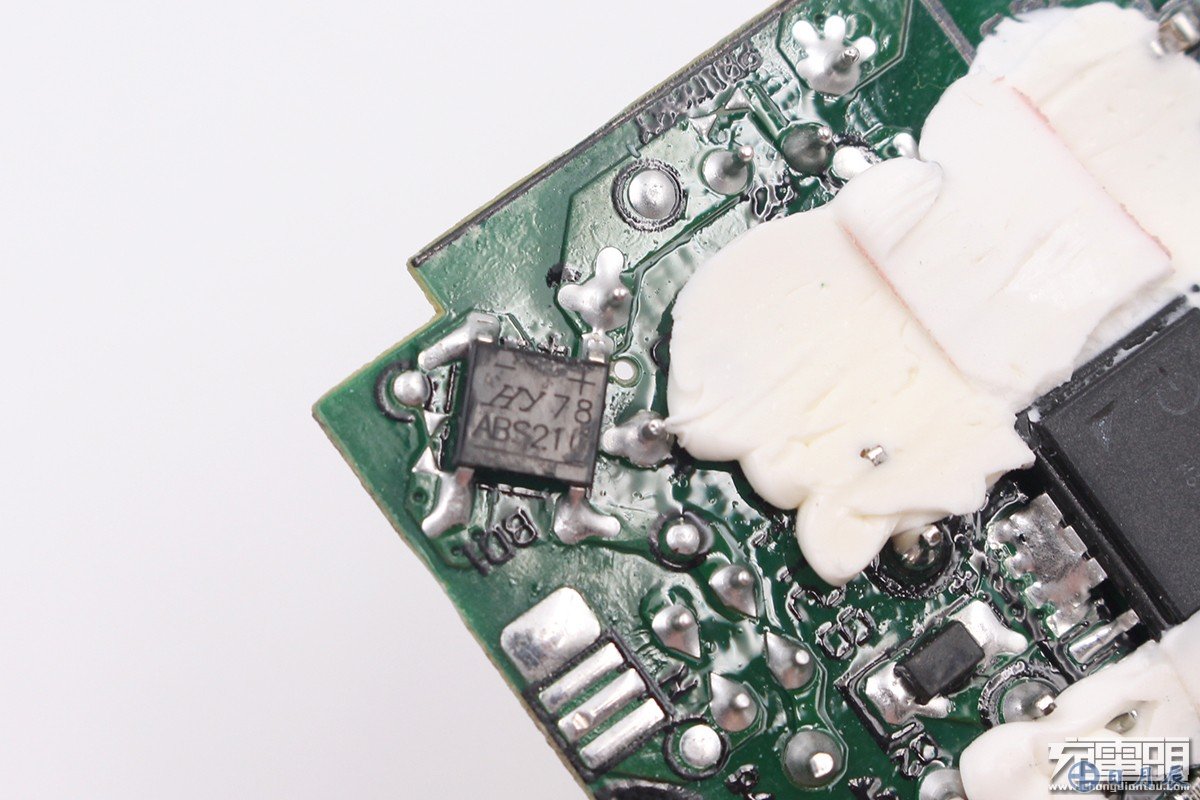

    輸入端整流橋,絲印HY78 ABS210。

    PCB板背面為充電器主控芯片,來自PI公司的SC1224K。

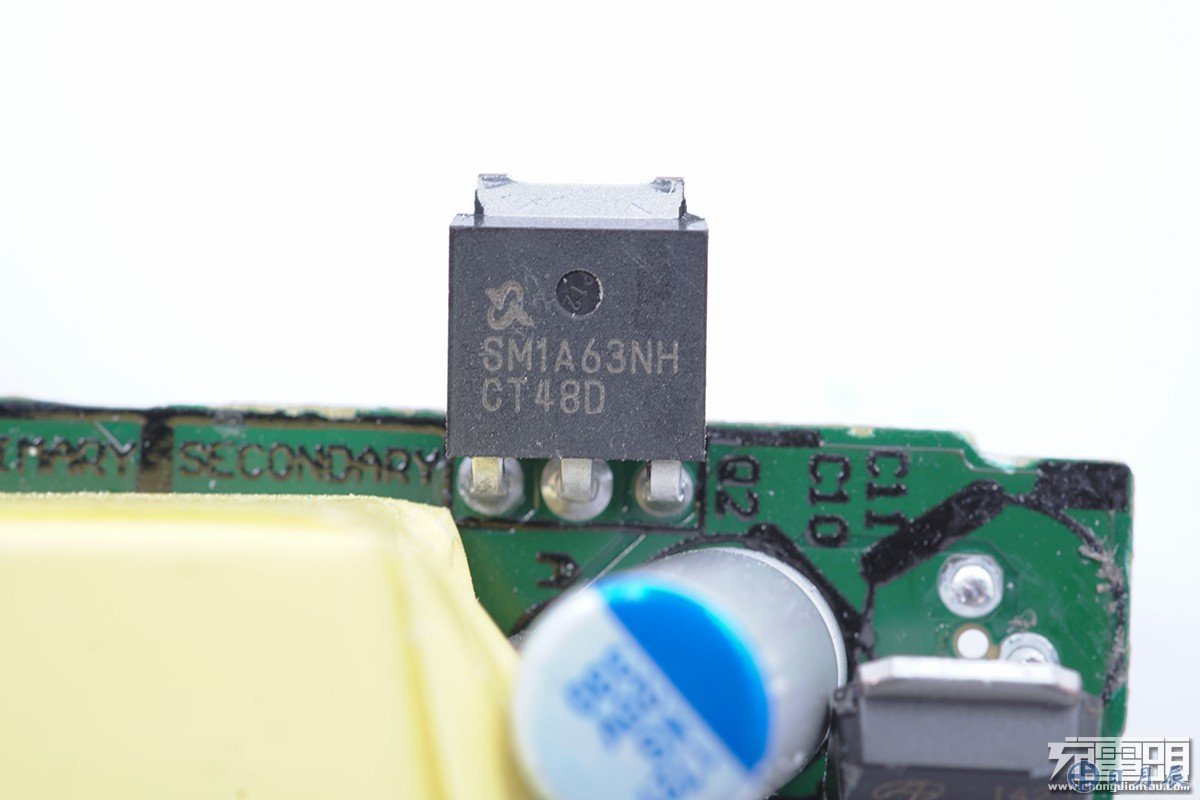

    來自sinopower同步整流管,型號SM1A63NHUB。

    sinopower SM1A63NHUB詳細資料。

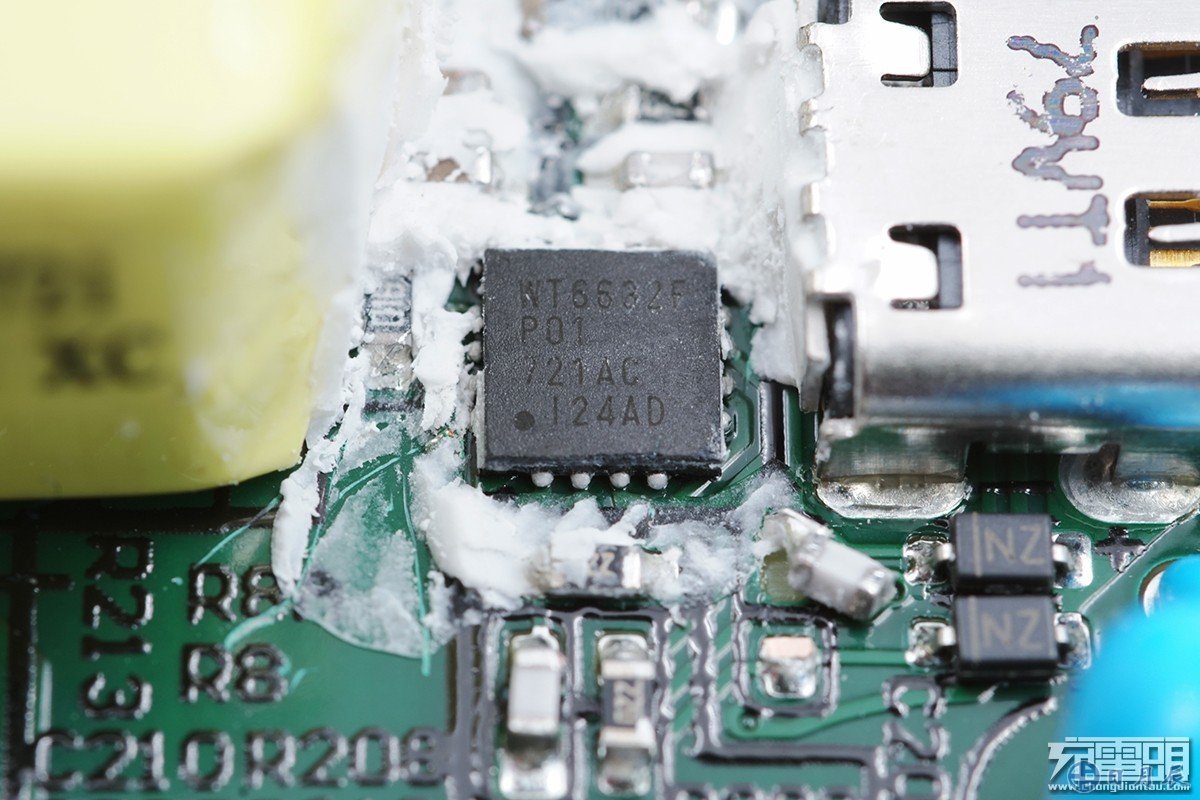

    USB-C輸出輸出控制器,Weltrend偉詮WT6632F,通過了USB PD3.0認證。

    偉詮WT6632F是一種高度集成的USB PD控制器,它支持USB PD3.0 規范,支持寬操作電壓范圍從3V到30V,為USB類型的面向下游的端口 (源) 充電應用程序 (如旅行適配器、充電器和電源庫) 設計。WT6632F通過集成 USB PD基帶物理、類型 C 檢測、分流調節器、電壓和電流監測器以及阻塞 MOSFET 的控制電路, 以及一個8位的 MCU 來最小化外部組件,從而允許小的形式因素和低的 BOM 成本。

    AON1423作為USB-C口的輸出VBUS開關。

    拆解完畢。

    充電頭網拆解總結

    華碩這款18W USB PD充電器的最大賣點就是整個產品都通過了USB-IF協會的認證,充電器整體的性能自然是有足夠保障。通過拆解,我們發現ASUS華碩這款18W USB PD充電器與充電頭網此前拆解的一款飛宏充電器基本用的是同一套方案,均采用PI公司的SC1224K主控以及sinopower的同步整流管。不過在協議方面,華碩這款充電器采用的偉詮WT6632F是一顆過了USB PD3.0認證的芯片,而飛宏18W充電器采用的偉詮WT6630P是一顆USB PD2.0芯片。在電容以及VBUS開關管的選型上也有些許差別。
