當電路中產生很大的瞬間反向電流時,可以通過這個二極管導出來,不至于擊穿這個MOS管。(起到保護MOS管的作用)
溝槽Trench型N溝道增強型功率MOSFET的結構如下圖所示,在N-epi外延層上擴散形成P基區,然后通過刻蝕技術形成深度超過P基區的溝槽,在溝槽壁上熱氧化生成柵氧化層,再用多晶硅填充溝槽,利用自對準工藝形成N+源區,背面的N+substrate為漏區,在柵極加上一定正電壓后,溝槽壁側的P基區反型,形成垂直溝道。
由美國aos萬代半導體代理泰德蘭電子提供的下圖結構中可以看到,P基區和N-epi形成了一個PN結,即MOSFET的寄生體二極管。
1、全橋逆變電路
2、三相橋電路
3、LLC半橋諧振電路ZVS
4、移相全橋PSFB ZVS
5、HID照明(ZVS)

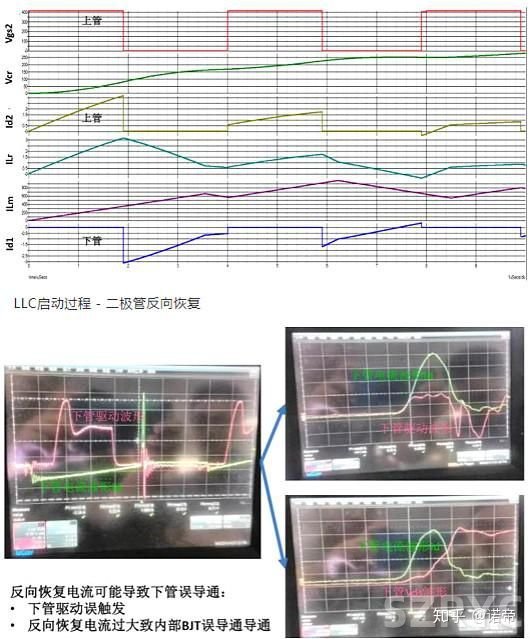

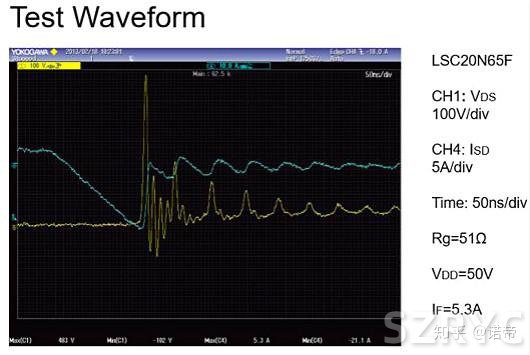

1、MOSFET體二極管反向恢復

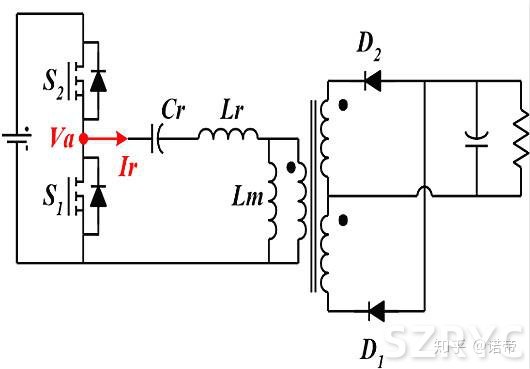

2、LLC半橋諧振變換器
3、LLC電壓增益

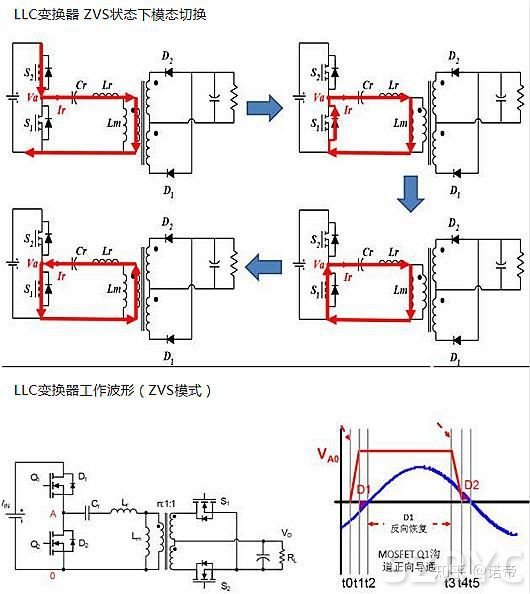

4、LLC變換器 ZVS狀態下模態切換
