該測試報告是基于一個能適用于寬輸入電壓范圍，輸出功率12W，恒壓恒流輸出的電源適配器樣機，控制IC采用了思睿達的TT5565SG 和TT3006。
TT5565SG+TT3006_5V2.4A 工程樣機示意圖
TT5565SG芯片特性
● TT5565SG 是內置650V 高壓功率MOSFET，SOP7 封裝的反激式原邊檢測PWM 功率開關；
● 內置軟啟動，斜坡補償電路，LEB 電路及多模式的效率均衡技術；
● 內置高壓啟動模塊，具有超低待機功耗≤30mW；
● 具有良好的EMI 特性以及良好的負載動態特性；
● 具有“CS 開路、OCP、SCP、OTP、OVP”等多種保護功能；
● 原邊反饋，無需光耦和TL431,可調式線損補償,IC 基準精度±1%；
● 電路結構簡單、較少的外圍元器件，高精度的恒壓和恒流輸出，適用于小功率AC / DC 電源適配器、充電器。
TT3006芯片特性
● TT3006 同步整流芯片可工作于DCM模式和QR 模式；
● TT3006 內置RDS(ON）為12mΩ的N溝道MOS；
● 較低的工作電流和較高的系統效率，SOP-8L 綠色封裝。
產品最大特點是什么？
高壓啟動，快速啟動。
應用領域？
各類適配器。
應用的優勢有哪些？
1）高性價比；
2）完美替代芯片PX8370；
3）高穩定性，大批量出貨，優秀的交付。
樣機PCBA尺寸：45*35*16mm，是一款全電壓實現5V2.4A輸出的充電器。AC90V滿足啟動時間的條件下，實現AC264V樣機待機功耗僅為29mW；同時效率能夠滿足最嚴格的“COC_V5_T2” 能效標準；全電壓可實現±5%的CC/CV輸出精度。
整機（含套件外殼）可滿足40℃環境溫度滿載溫升測試要求。樣機具良好的恒流輸出效果；同時具有“CS開路、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。樣機的變壓器，采用了EF1610加寬磁芯（PC40材質）。
以下表格為工程樣機的主要特性。
2.1 輸入特性：
2.2 輸出特性(PCB END)：
2.3 整機參數：
2.4 保護功能測試：
2.5 工作環境：
2.6 測試儀器：
03、樣機結構信息
本小節展示了工程樣機的電路、版圖結構，變壓器結構及工藝。
3.1 電路原理圖及BOM：
3.1.1 原理圖：
3.1.2 元器件清單：
3.1.3 PCB 布局&布線：
PCB 頂層布局&布線
PCB 底層布局&布線
3.2 變壓器繞制工藝：
3.2.1 電路示意圖：
3.2.2 規格參數：
1）骨架：EF1610 加寬立式（5+5PIN）,Ae＝40mm²,槽寬8.5mm；
2）材質：TDK PC40 或同等材質；
3）N1、N2、N3: 2UEW 漆包線；N4: 三層絕緣線；
4）次級繞組從變壓器頂端進出線，磁芯接地
5）絕緣膠帶:3M900 或同等材質；
6）初級繞組感量Lp：1100uH±5%（測試條件：0.3V，10kHz）；
7）漏感量LLK：要求控制在初級繞組的5%以內(測試條件：0.3V，10kHz)；
8）耐壓測試= 3KV 5mA 1Min；
9）成品要求:浸凡立水；
3.2.3 變壓器參數:
04、性能測評
本小節對工程樣機的輸入部分、輸出部分、各種保護以及一些時序進行了測試，以下詳解了測試方法及結果。從測試結果來看，以下各項測試均合格，能夠滿足大部分客戶的要求。
4.1 輸入特性：
本模板經過在不同的輸入電壓(從90V/60Hz 到264V/50Hz)和不同負載條件（空載和滿載）下測試，得到待機功耗、效率及平均效率。
表1 待機功耗
表2 輸出100%負載下的輸入特性

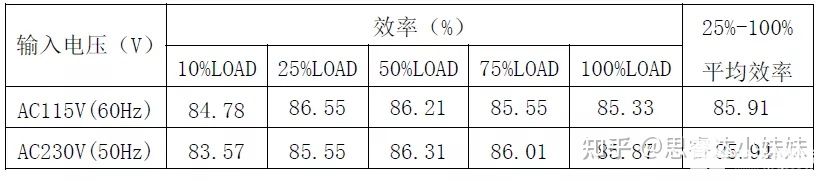

表3 效率測試（USB END）
表4 效率測試（PCB END）
表5 能效等級評估（USB END）
4.2 輸出特性：
4.2.1 線性調整率和負載調整率: （USB END）
4.2.2 輸出恒流特性：

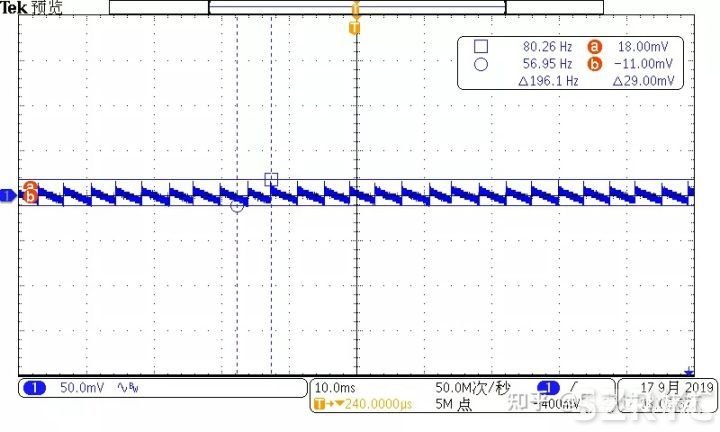

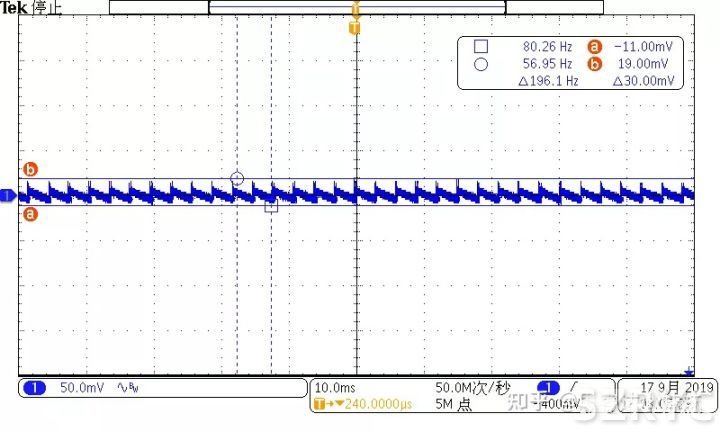

4.2.3 輸出電壓紋波：
注：紋波及噪聲在USB END 處測試，測試端并聯0.1uF/50V 的瓷片電容和10uF/50V 電解電容，帶寬限制為20MHz。
R&N @ AC90V/60Hz,No Load
R&N @ AC90V/60Hz,100% Load
R&N @ AC264V/60Hz,No Load
R&N @ AC264V/60Hz,100% Load
4.3 保護功能：
以下涉及過流保護、短路保護的測試。
4.3.1 過流保護及恒流特性
4.3.2 短路保護：
功率計電流量程2.5A,開啟平均值模式測量。
4.4 系統溫升測試
本項測試評估成品樣機（含配套塑料外殼）在40℃環境溫度下長時間工作時關鍵器件的穩態溫度值。測試條件：輸入電壓分別為90V~264V，輸出電流2.4A。
測試樣機及配套外殼
溫升測試：
4.5 系統延時時間測試：

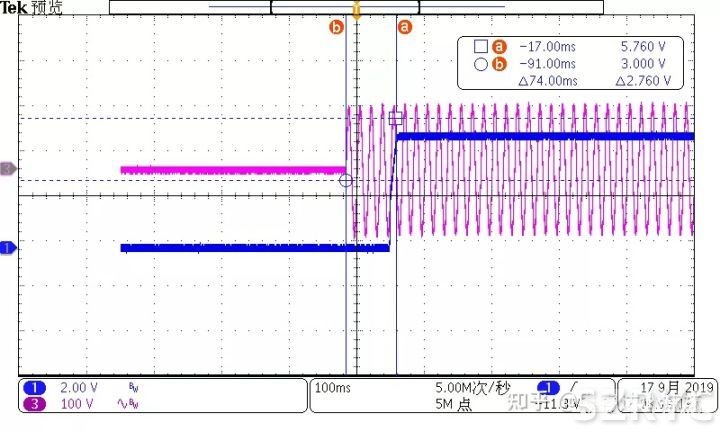

TON_DELAY @ AC100V，100% Load
TON_DELAY @ AC240V，100% Load
THOLD_UP @ AC100V，100% Load
THOLD_UP @ AC240V，100% Load
VOVER_SHORT @ AC100V，100% Load
VOVER_SHORT @ AC240V，100% Load
4.6 動態測試：
注：輸出動態負載電流設置為1A 持續5/10ms，然后為0A 持續5/10ms 并持續循環，上升/下降設置為3A/us。
AC90V @ 5ms
AC90V @ 10ms
AC264V @ 5ms
AC264V @ 10ms
4.7 其它重要波形測試：

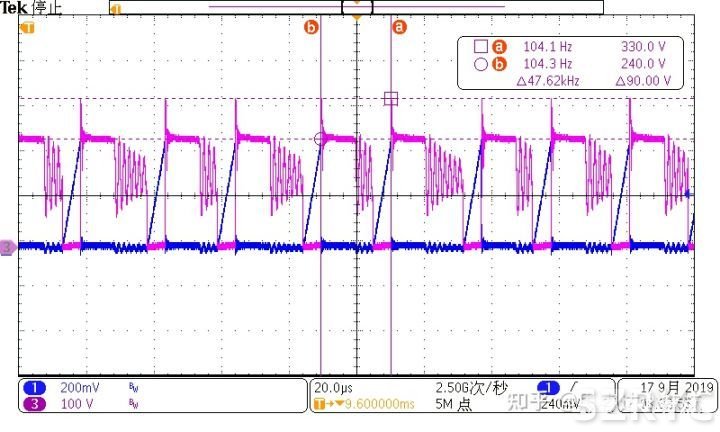

DRAIN（紅色）端、CS（藍色）端波形圖：
AC90/60Hz，100% load
AC115/60Hz，100% load
AC230/50Hz，100% Load
AC264/50Hz，100% load
AC264/50Hz，輸出短路
AC264/50Hz，100% Load 同步整流芯片VD
測試條件：輸入：AC115V/230V/50Hz；輸出負載：功率電阻；限值標準參考：EN55013、EN55022B。（輻射測試結果僅供參考）
AC115V/50Hz 傳導L 相
AC115V/50Hz 傳導N 相
AC230V/50Hz 傳導L 相
AC230V/50Hz 傳導N 相
AC115V/50Hz 輻射測試
AC230V/50Hz 輻射測試
