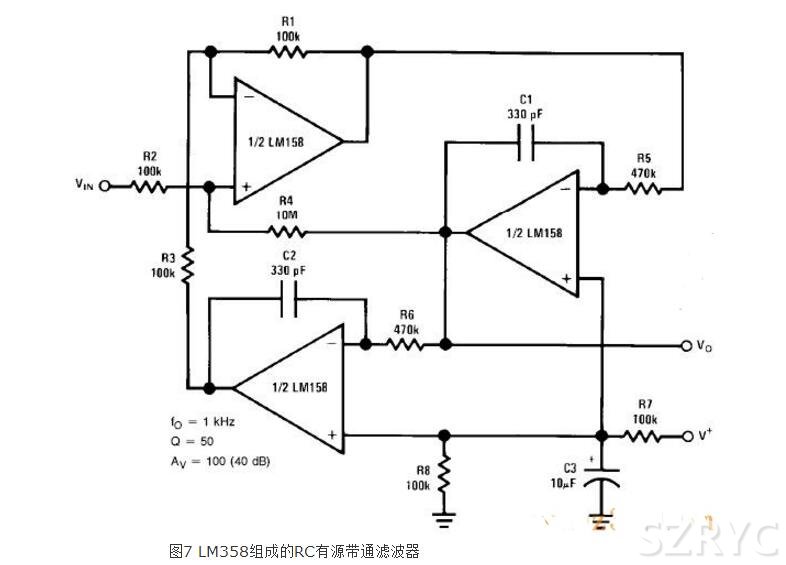

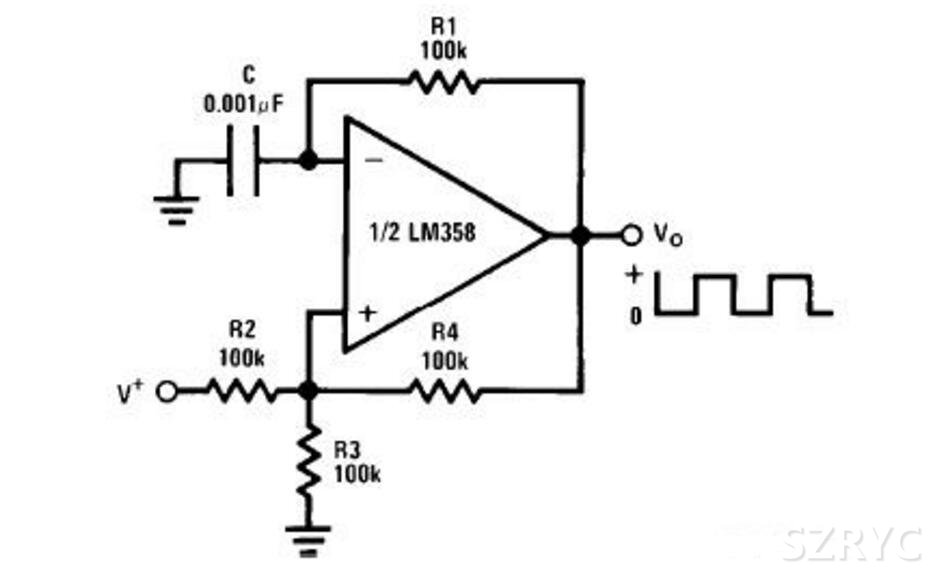

LM358是雙運算放大器。內部包括有兩個獨立的、高增益、內部頻率補償的運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模塊和其他所有可用單電源供電的使用運算放大器的場合。
內部頻率補償
直流電壓增益高（約100dB）
單位增益頻帶寬（約1MHz）
電源電壓范圍寬：單電源（3—30V）
雙電源（±1.5 一±15V）
壓擺率（0.3V/us）
低功耗電流，適合于電池供電· 低輸入偏流
低輸入失調電壓和失調電流
共模輸入電壓范圍寬，包括接地
差模輸入電壓范圍寬，等于電源電壓范圍
輸出電壓擺幅大（0 至Vcc-1.5V）

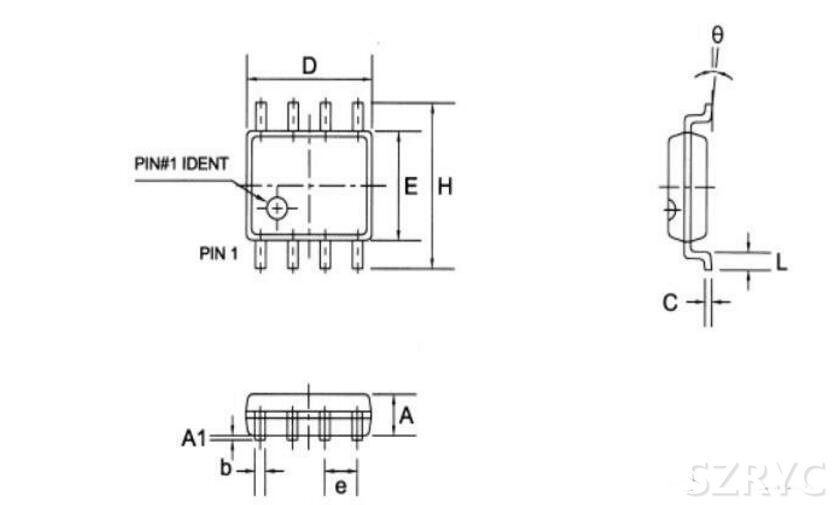

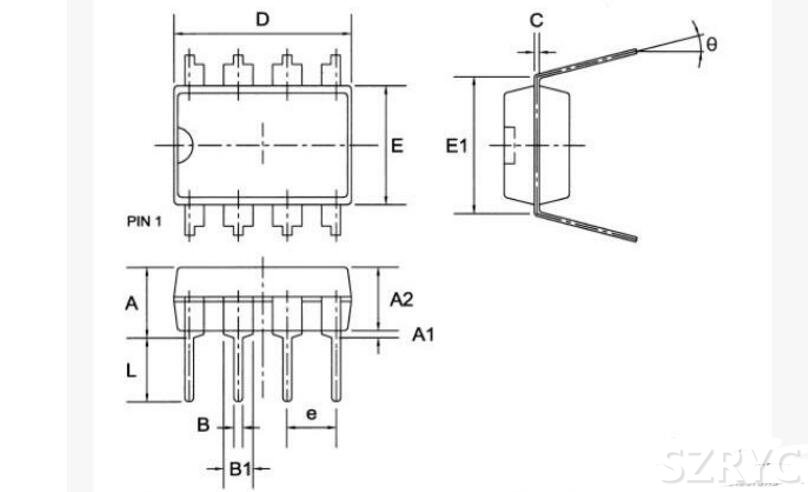

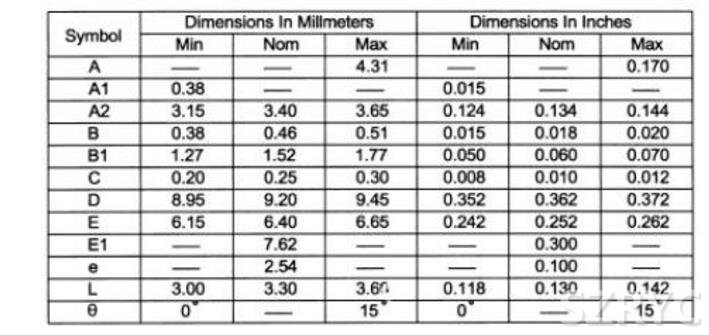

LM358 的封裝形式有塑封 8 引線雙列直插式和貼片式。
LM358引腳功能：1腳是輸出端，2腳是反相輸入端，3腳是同相輸入端;4腳是負電源（雙電源工作時）或地（單電源工作時）;5腳是同相輸入端;6腳是反相輸入端;7腳是輸出端;8腳是正電源;1、2、3腳是一個運放通道，5、6、7腳為另一運放通道。
工作原理：8腳主供電輸入，2腳電壓與3腳電壓比較，6腳電壓與5腳電壓比較，分別對應兩個獨立的輸出：1OUT與2OUT
當1IN+大于1IN- 2IN+大于2IN-時，1OUT 2OUT輸出高電平
當1IN+小于1IN- 2IN+小于2IN-時，1OUT 2OUT輸出低電平
LM358輸出端不需要上拉電阻，輸出電壓范圍為：0V~VCC-1.5V，這點與LM393是不同的
該報警器能探測人體發出的紅外線，當人進入報警器的監視區域內，即可發出報警聲，適用于家庭、辦公室、倉庫、實驗室等比較重要場合防盜報警。
該裝置電路原理見圖 1。由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器 IC1 探測到前方人體輻射出的紅外線信號時，由 IC1 的②腳輸出微弱的電信號，經三極管 VT1 等組成第一級放大電路放大，
再通過 C2 輸入到運算放大器 IC2 中進行高增益、低噪聲放大，此時由 IC2①腳輸出的信號已足夠強。IC3 作電壓比較器，它的第⑤腳由 R10、VD1 提供基準電壓，當 IC2①腳輸出的信號電壓到達 IC3 的⑥腳時，兩個輸入端的電壓進行比較，此時 IC3的⑦腳由原來的高電平變為低電平。IC4 為報警延時電路，R14 和 C6 組成延時電路，其時間約為 1 分鐘。當 IC3 的⑦腳變為低電平時，C6 通過 VD2 放電，此時 IC4 的②腳變為低電平，它與 IC4 的③腳基準電壓進行比較，當它低于其基準電壓時，IC4 的①腳變為高電平，VT2 導通，訊響器 BL 通電發出報警聲。人體的紅外線信號消失后，IC3 的⑦腳又恢復高電平輸出，此時 VD2 截止。由于 C6 兩端的電壓不能突變，故通過 R14 向 C6 緩慢充電，當 C6 兩端的電壓高于其基準電壓時，IC4 的①腳才變為低電平，時間約為 1 分鐘，即持續 1 分鐘報警。
由 VT3、R20、C8 組成開機延時電路，時間也約為 1 分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，同時可防止停電后又來電時產生誤報。
該裝置采用 9－12V 直流電源供電，由 T 降壓，全橋 U 整流，C10 濾波，檢測電路采用 IC5 78L06 供電。本裝置交直流兩用，自動無間斷轉換。
直接把取樣電阻的電壓送入單片機AD，這樣有兩個不好的地方，第一，電流小的時候取樣電阻兩端的電壓小，AD轉換器可能需要較高的靈敏度才能檢測到、第二，由于是低端檢測，電源輸出和輸入不能共地，還會影響到輸出電壓的穩定（穩壓輸出=取樣電阻的電壓+實際輸出電壓）。
所以就設計了高端檢測電路，如下：
里面有個用藍色框框圍著的電阻R9在實際應用中不能缺少，不然LM358至少會輸出0.7V的電壓，，加上這顆電阻后沒有電流的時候就是0v了，這個問題困擾了我一天，不過這個電路還有缺陷，如果輸出電壓高的話，當沒有電流的時候LM358依然會有輸出。
圖中用7809代替了實際的3R33穩壓電路，3R33的電壓取樣電路要放在取樣電阻后面，這樣輸出才是穩定的。
實際運行情況
