CR6267SH是一款高性能原邊檢測控制的PWM開關，待機功耗小于75mW。CR6267SH內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度， 內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90Vac~264Vac）內輸出恒定的功率。
CR6267SH集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得芯片具有更高的可靠性。
待機低于75mW
原邊檢測拓撲結構，無需光耦和TL431
全電壓范圍內高精度恒壓和恒流輸出
可編程CC/CV模式控制
采用多模式控制的效率均衡技術
內置輸出線電壓補償功能
內置初級電感量偏差補償功能
內置全電壓功率自適應補償功能
內置過溫度保護功能
內置CS開路保護功能
內置輸出短路保護功能
內置前沿消隱
VDD端過壓保護和鉗位保護
逐周期過流保護
4個引腳散熱
SOP-8L綠色封裝
●小功率電源適配器
●蜂窩電話充電器
●數碼相機充電器
本文圖源：思睿達
引腳描述

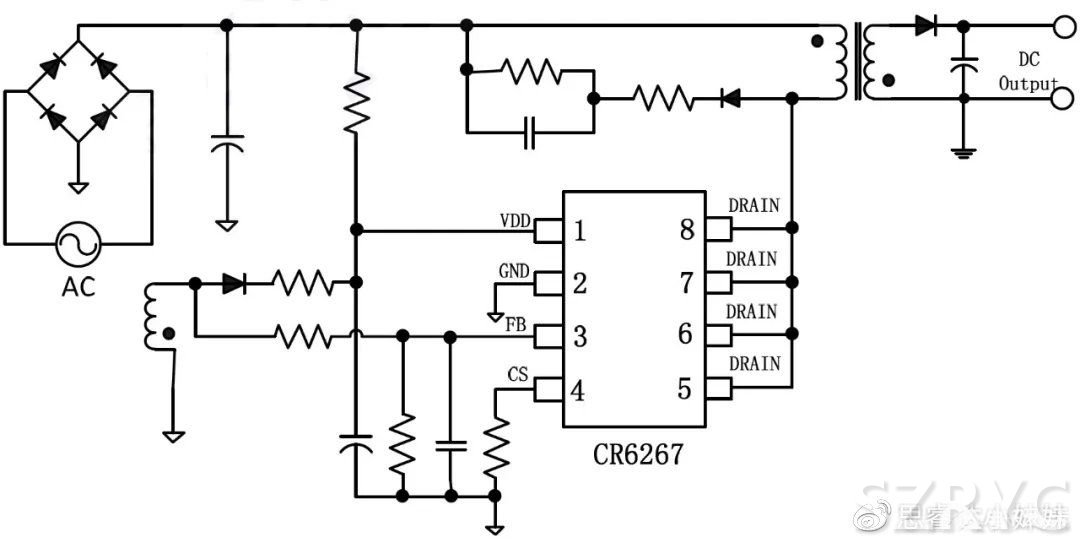

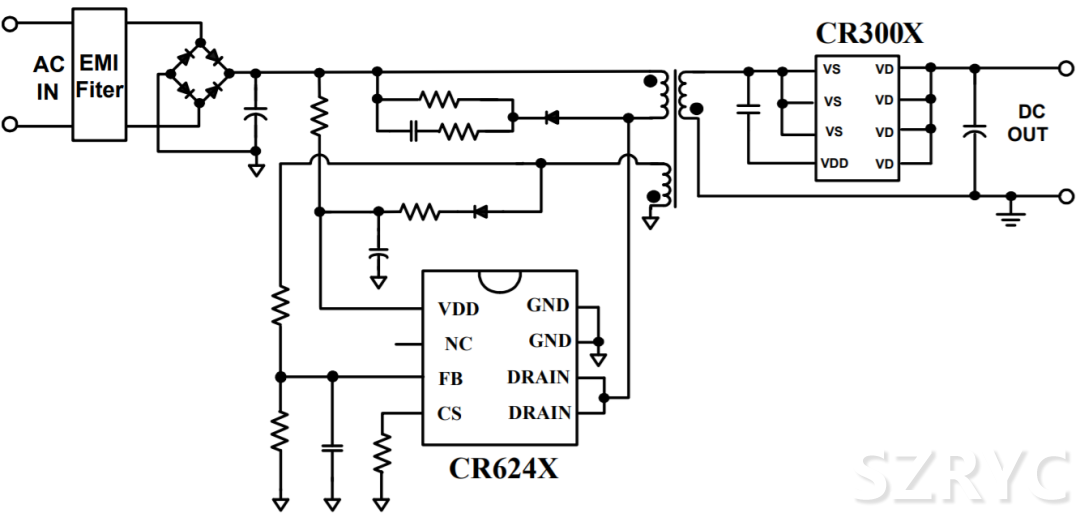

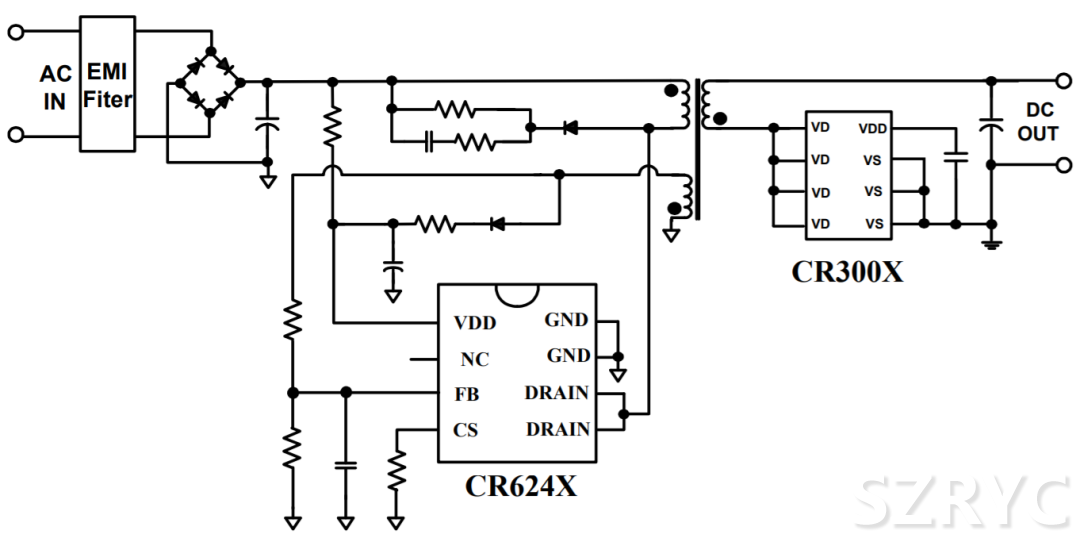

典型應用
CR3006
產品概述
同步整流可工作于DCM模式和QR模式
針對5V輸出的電源系統進行了專門優化和設計
最高工作頻率可以達到200kHz
檢測變壓器輸出端繞組實現精確的同步整流控制
較低的工作電流和較高的系統效率，使系統更容易滿足更高能效的要求
精簡的外圍電路
SOP-8L 綠色封裝?
內置同步整流開關管
●手機充電器
●小功率5V AC DC電源適配器
●低電壓同步整流電路
圖片
注：實際應用最大功率必須保證足夠的 Drain 散熱面積，測試條件 40℃環境溫度。增加散熱面積或風冷來減小熱阻可以獲得更高的輸出功率。
圖片
圖片
輸出接負端
輸出接正端
測試報告
輸出電壓5 V，輸出負載2.4A。
修改參數：替換IC，R6改為24K，R8改為3.9K，R1、R2改為1.1R 1206。
圖片

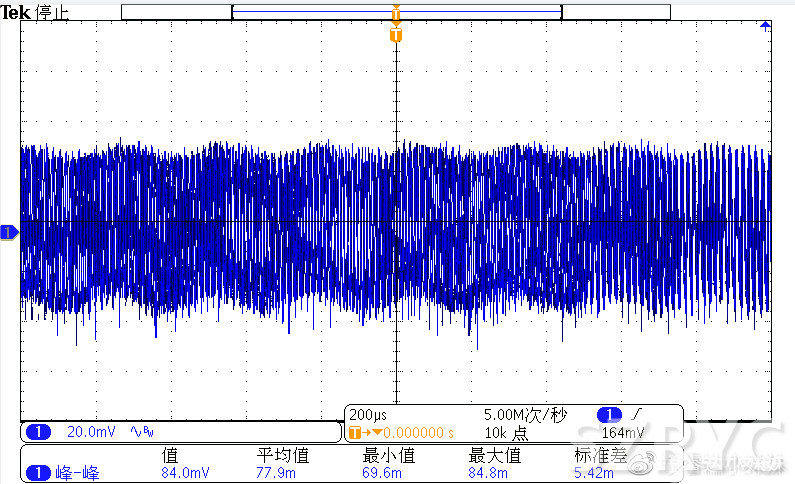

XXX6255+XXX6905 90V/60HZ 滿載輸出紋波

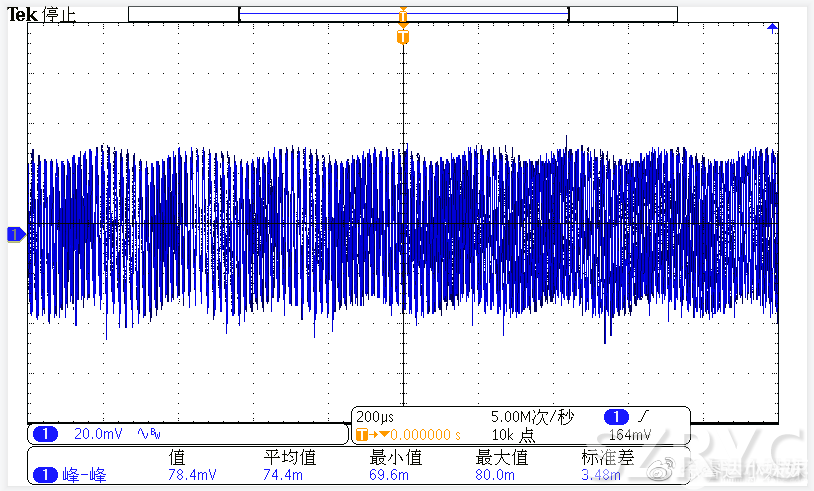

CR6267SH+CR3006 90V/60HZ 滿載輸出紋波

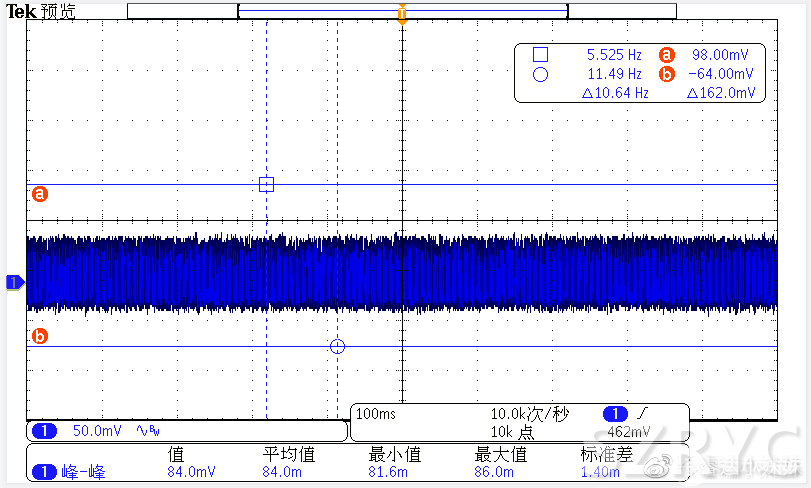

XXX6255+XXX6905 115V/60HZ輸出紋波
CR6267SH+CR3006 115V/60HZ輸出紋波
XXX6255+XXX6905 230V/50HZ輸出紋波
CR6267SH+CR3006 230V/50HZ輸出紋波
XXX6255+XXX6905 90V/60HZ CS波形

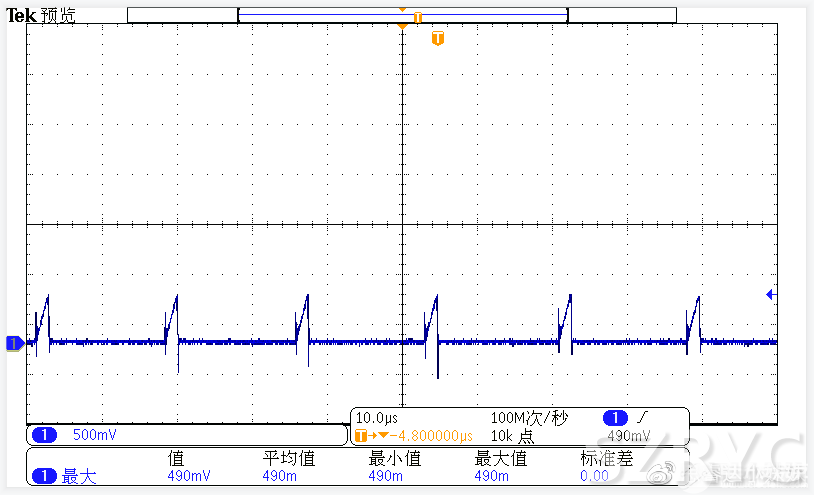

CR6267SH+CR3006 90V/60HZ CS波形

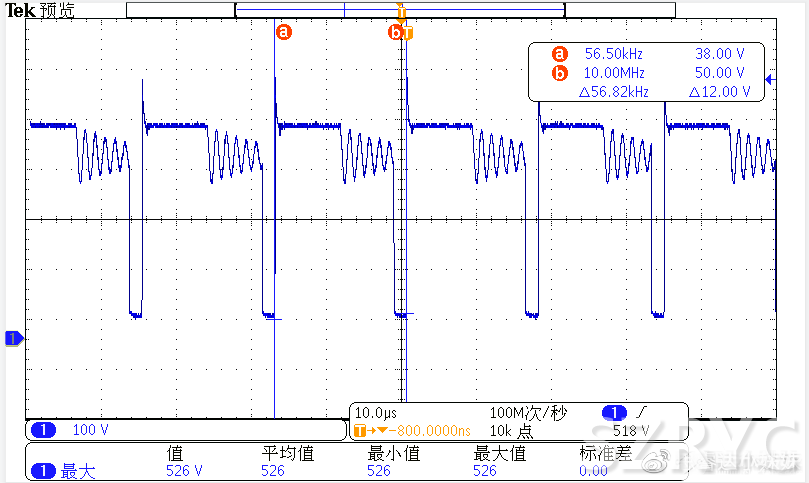

XXX6255+XXX6905 264V/50HZ MOS波形
CR6267SH+CR3006 264V/50HZ MOS波形
XXX6255+XXX6905 264V/50HZ CS波形
CR6267SH+CR3006 264V/50HZ CS波形
XXX6255+XXX6905 90V/650HZ FB短路波形
CR6267SH+CR3006 90V/650HZ FB短路波形

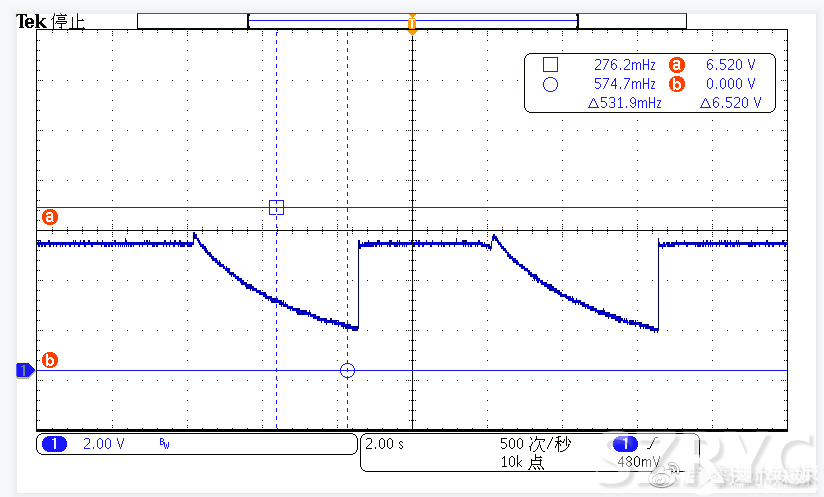

XXX6255+XXX6905 264V/650HZ FB短路波形

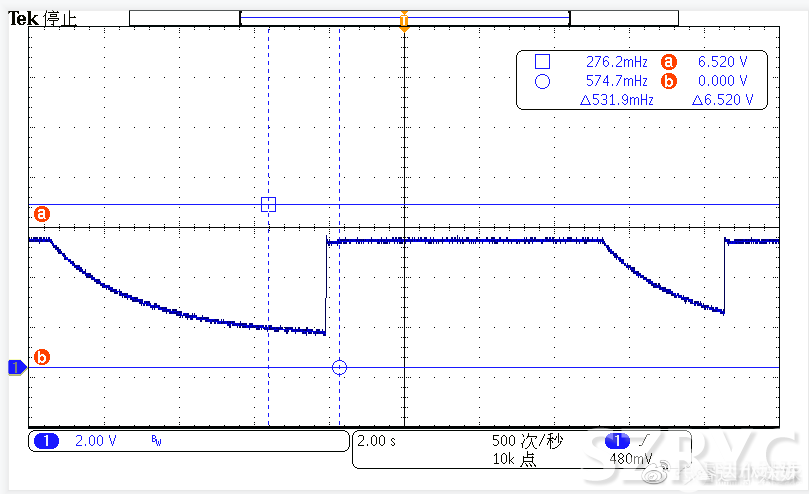

CR6267SH+CR3006 264V/650HZ FB短路波形
對比結果：電性基本一致。推薦選擇思睿達主推的CR6267SH+CR3006產品
