BOOST電源架構是一種非常經典的升壓電源方案，它是利用開關管開通和關斷的時間比率，維持穩定輸出的一種開關電源，它以小型、輕量和高效率的特點被廣泛應用在各行業電子設備，是不可缺少的一種電源架構。
以前介紹過BOOST電路的基本原理：
BOOST升壓電路原理詳解
加微信「chunhou0820」獲取：boost仿真文件
今天介紹下怎么選擇Boost升壓電路的電感，看完這篇文章你就會選擇電感了。
根據以前文章的推導，開關閉合時，充電路徑見上圖綠色回路，此時給電感充電，可以列出方程：
最后一個公式，電源的輸出總電流，是直流電基礎之上，疊加的交流電流，我們需要計算直流加交流時的最大電流：
從推導的公式可以看出，選擇大電感時，產生的紋波也小，可以降低電感器的磁滯損耗和 EMI。但同樣地，物極必反，負載瞬態響應時間增加。

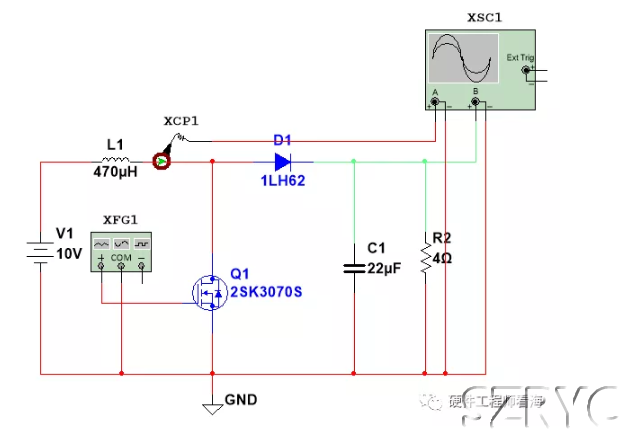

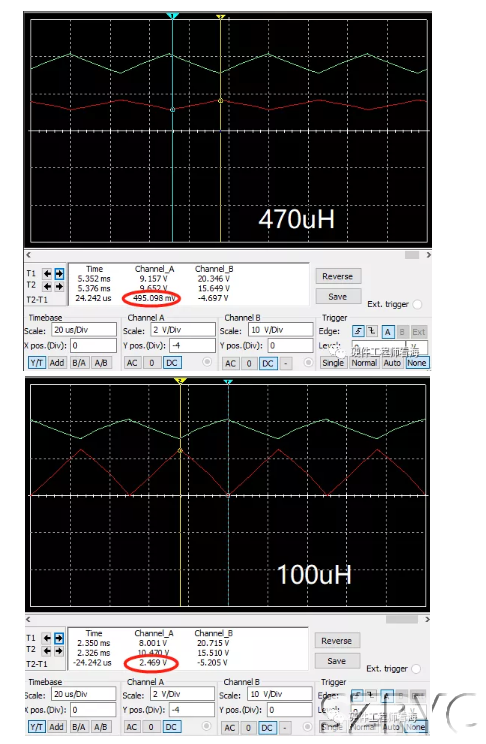

我們對上圖中的boost進行仿真，分別對比470uH和100uH時的紋波，示波器中綠色的是輸出電壓，紅色的是電感電流。
加微信「chunhou0820」獲取：boost仿真文件
可以看出其仿真結果與計算基本一致，在Vi=10V，Vo=20V，f=20Khz，D=50%前提下：
電感選取為470uH時，△Ion=0.5A；
電感選取為100uH時，△Ion=2.5A；
（1mV=1mA）而輸出電壓基本不變
以上介紹的是計算流經電感的最大電流，下面介紹如何根據電流選擇電感，知道了最大電流再選擇電感，此過程和選擇BUCK電感的過程接近，可以參考下面文章：
怎么選擇BUCK降壓電源的電感？
電感參數有哪些？怎么選擇電感？
1. 電感值
電感值通常要留一定余量比如20%-30%，然后將具體數值落入實際的電感值內。
2.飽和電流
Isat要大于計算的最大電流，一般建議Isat要比Imax高大約20%-30%。
3. 自諧振頻率
理想電感的阻抗隨著頻率增加而增加,而實際電感具有直流電阻和寄生電容，在低頻處呈現感性,在高頻處呈現容性。我們需要讓電感的自諧振頻率避開它的工作頻率，一般可以以10倍頻率作為參考，也就是說開關頻率要低于諧振頻率的10%。
4.直流電阻DCR
大的DCR會引起熱損，尤其是在重載情況下，對于DCR具體的選擇一般沒有特殊要求，盡量小一些。
