1.MOS管介紹：
在各大IT企中我們把場效應管（FET)統稱為MOS管,其作用是把輸入電壓的變化轉化為輸出電流的變化。FET的增益等于它的跨導， 定義為輸出電流的變化和輸入電壓變化之比。市面上常有的一般為N溝道和P溝道，它屬于電壓控制型半導體器件。具有輸入電阻高（10^8～10^9Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，詳情參考下圖：
2.認識MOS管：
3.MOS管內部結構：
MOS管三個電極：(G：柵極) (D：漏極) ( S：源極)
N-MOS: VGS＞+1.2V以上(+４.５V完全) 導通.

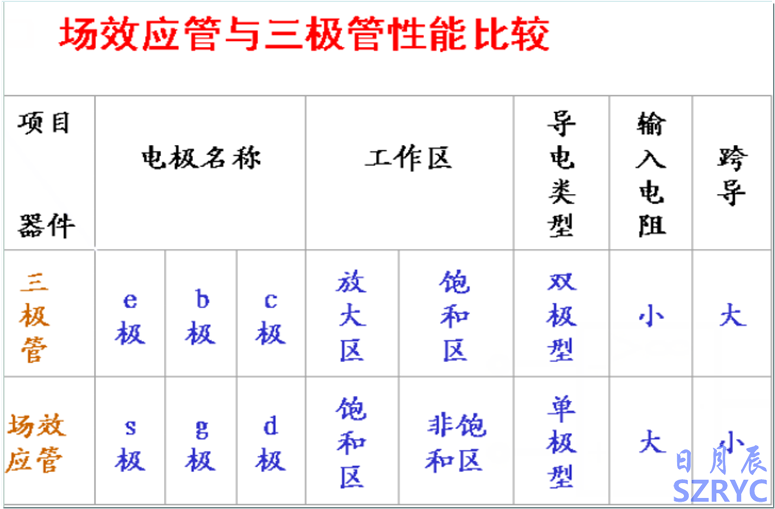

4.MOS管與三極管比較：
4.MOS管與三極管比較：

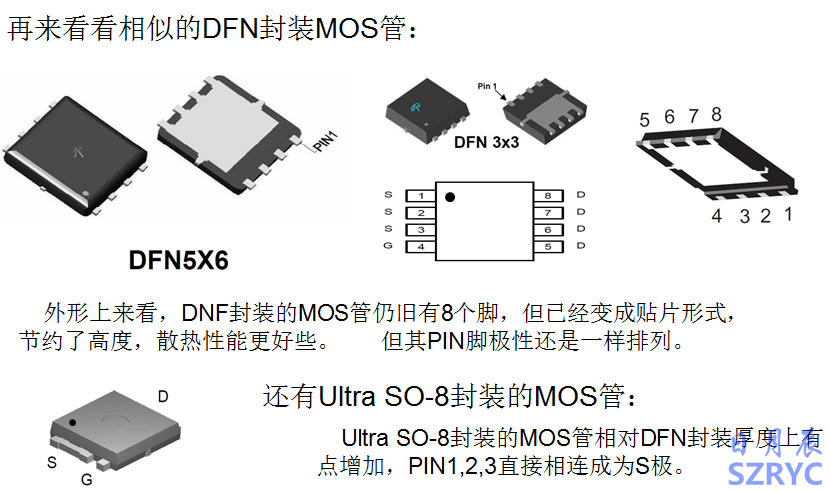

5.講解之前讓大家先認識一下MOS管

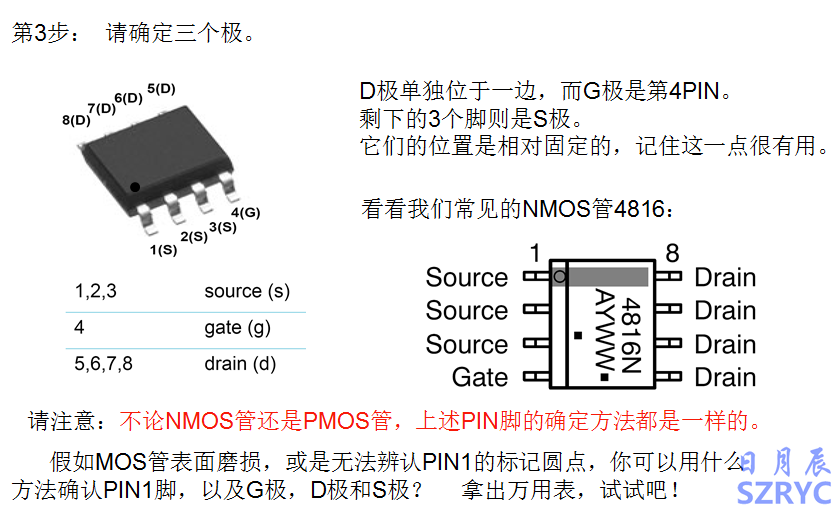

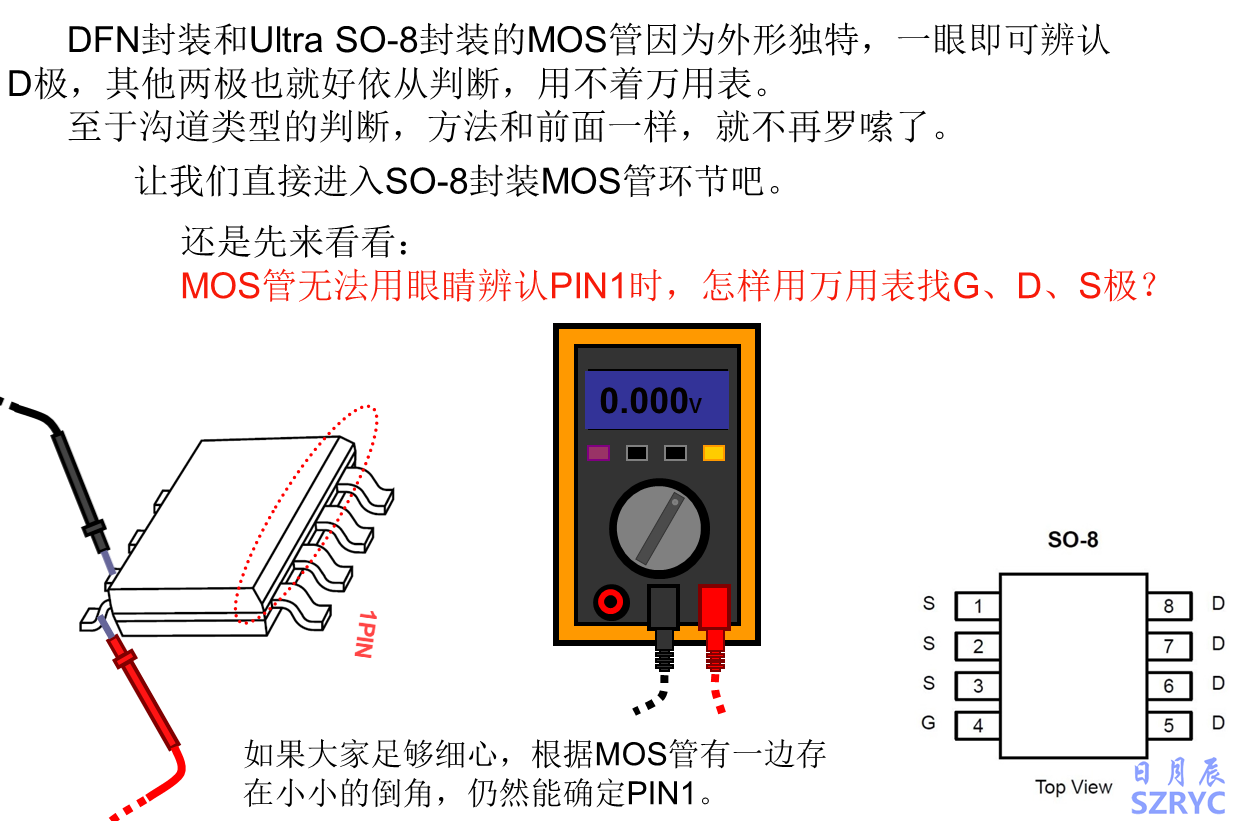

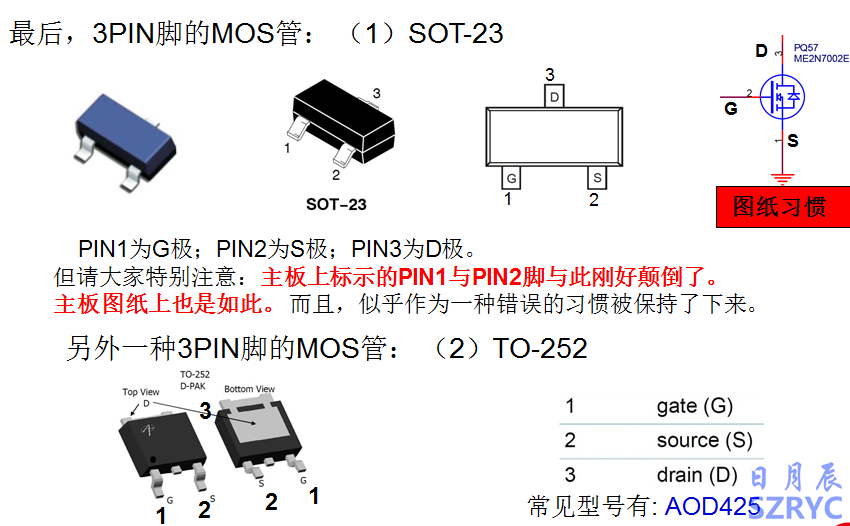

6.同樣MOS管也有三個極如何去判斷呢？

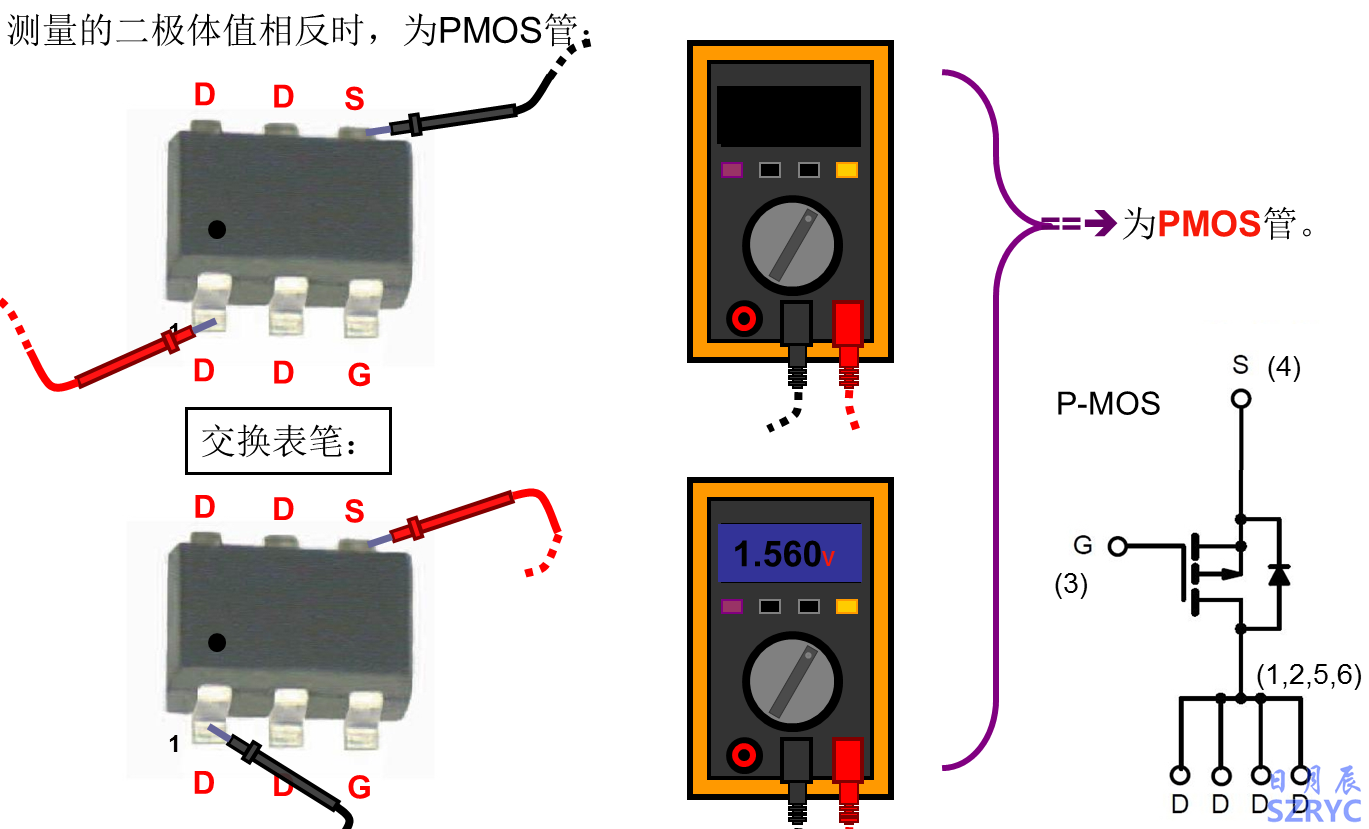

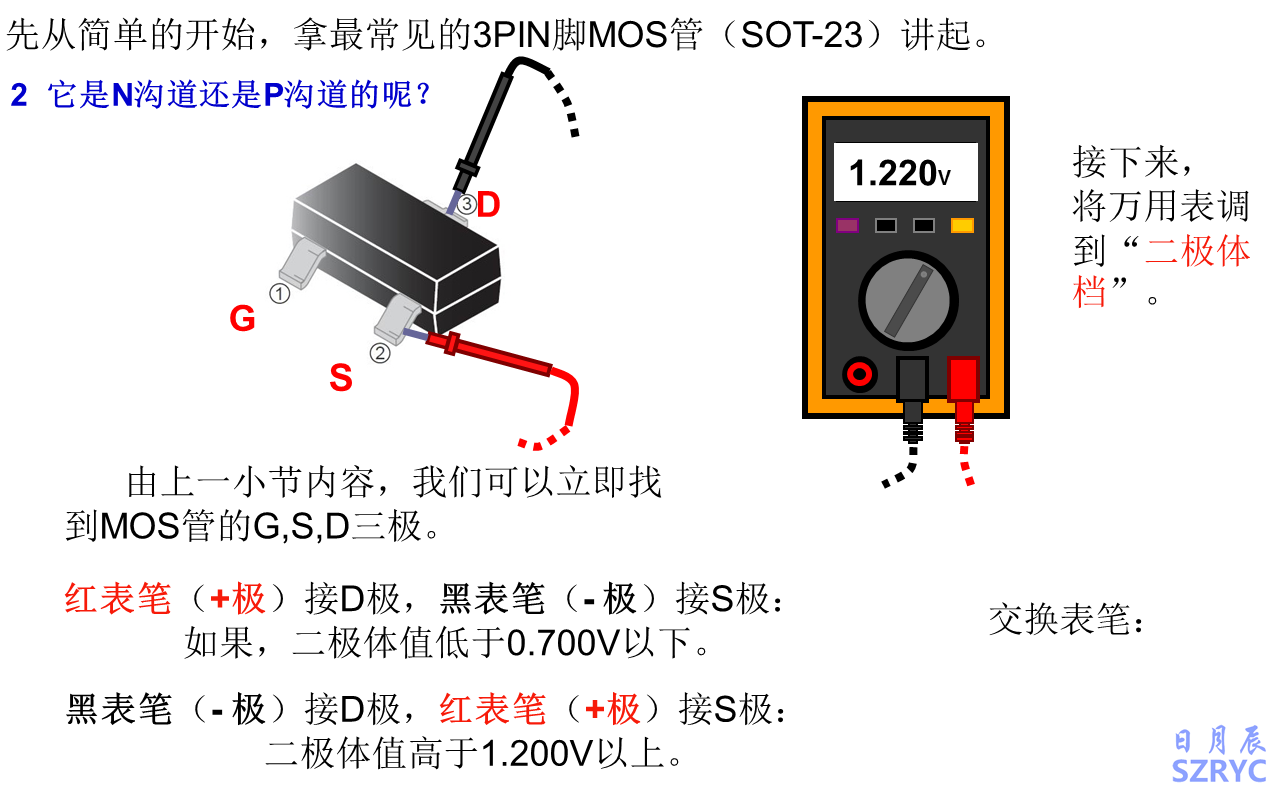

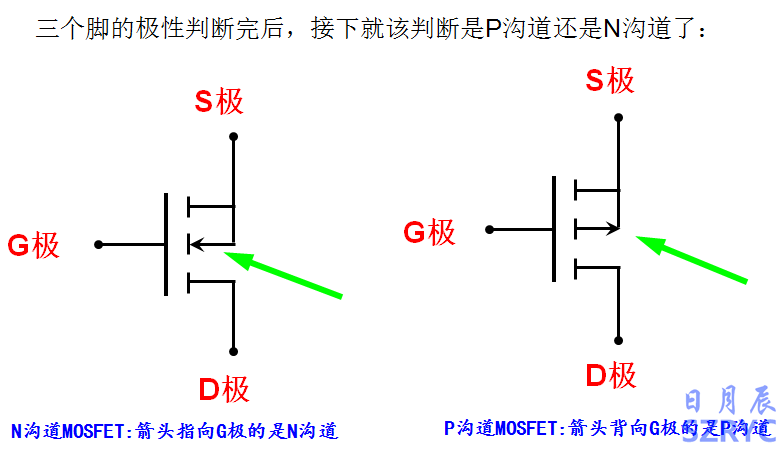

7.如何判斷MOS管是N溝道還是P溝道呢？
8.有寄生二極管的MOS管如何判定？
9.擴充一下知識，MOS管里面的寄生二極管的作用：
D-S之間的二極管的作用是防止VDD過壓的情況下，燒壞MOS管，因?yàn)樵谶^(guò)壓對MOS管造成破壞之前，二極管先反向擊穿，將大電流直接到地，從而避免MOS管被燒壞，另外G/S間的寄生電容較小，通常在幾pf到10pf左右，考慮到U=Q/C故很容易在柵極上形成極高的ESD電壓，所以通常會在G-S之間加上TVS，防止G-S擊穿.

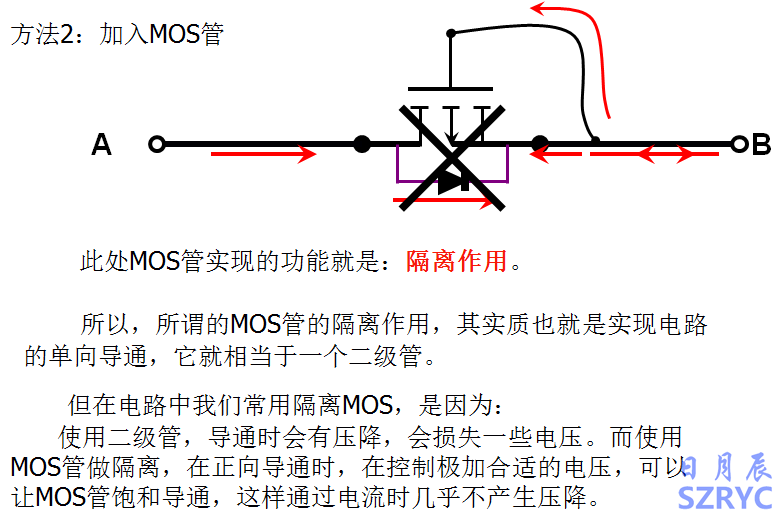

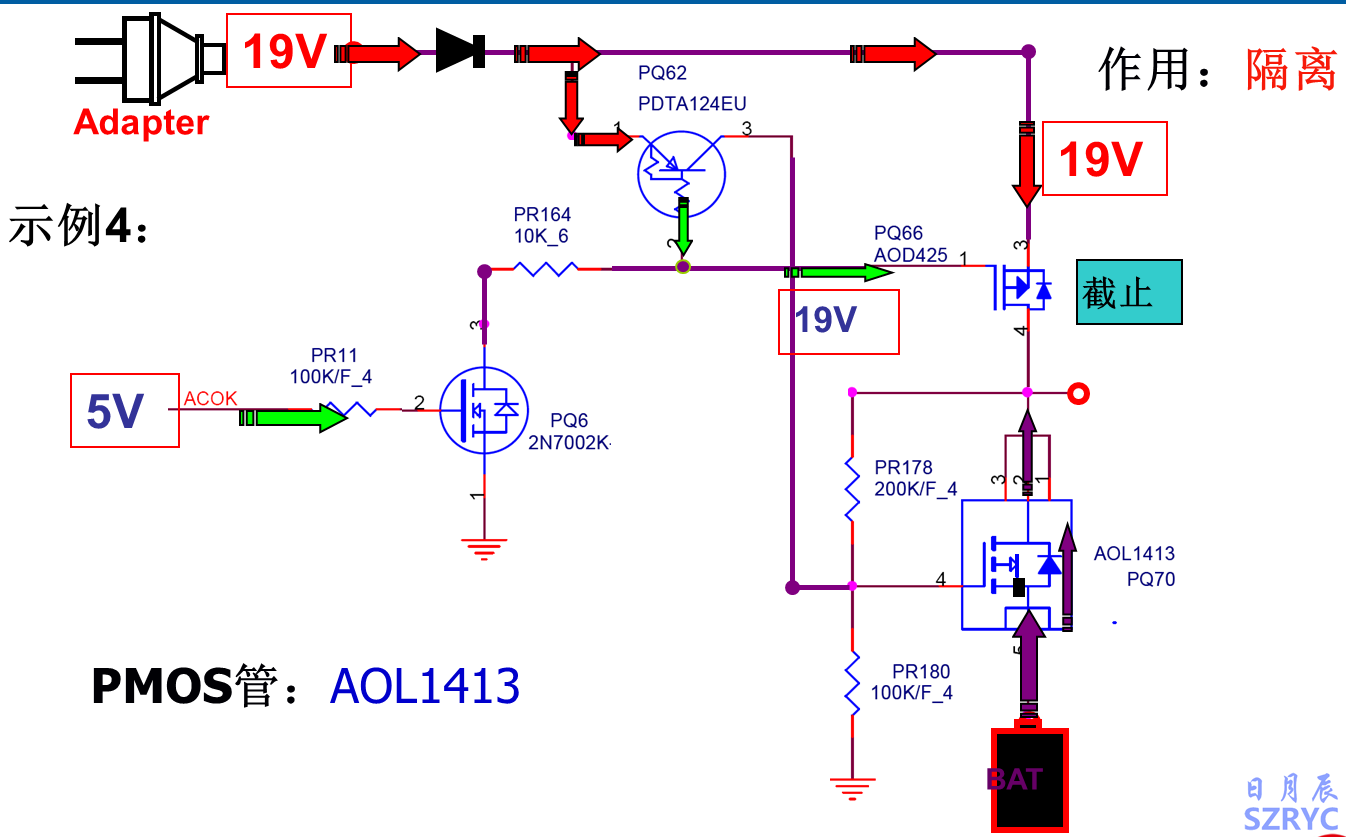

10.MOS管在筆記本主板上,有兩大作用：
11.MOS開關實現的是信號切換（高低電平切換)

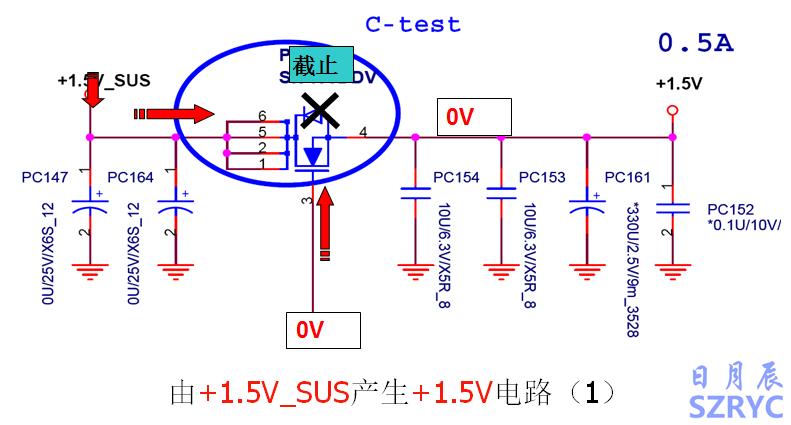

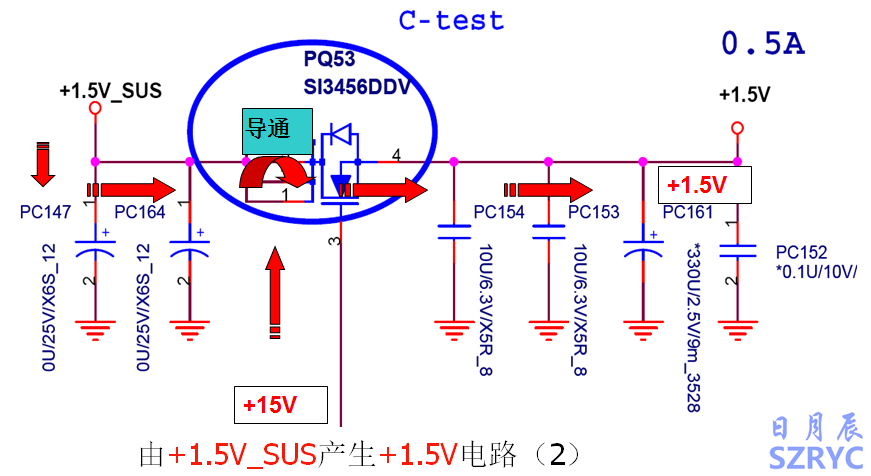

例子1.MOS開關實現電壓通斷。

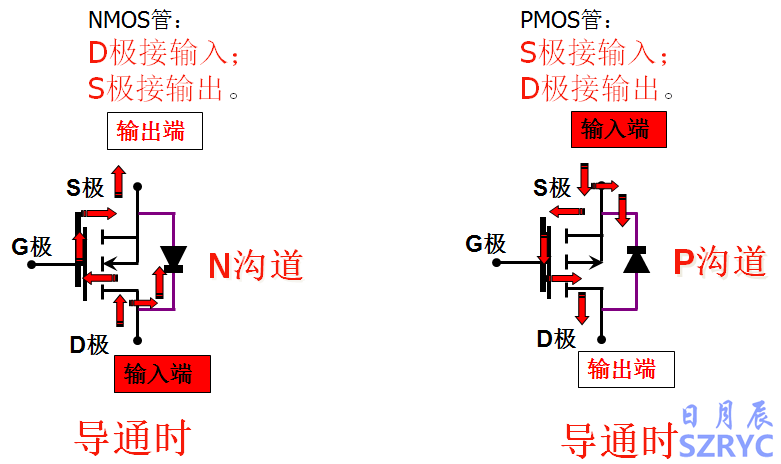

12.MOS管用作開關時在電路中的連接方法

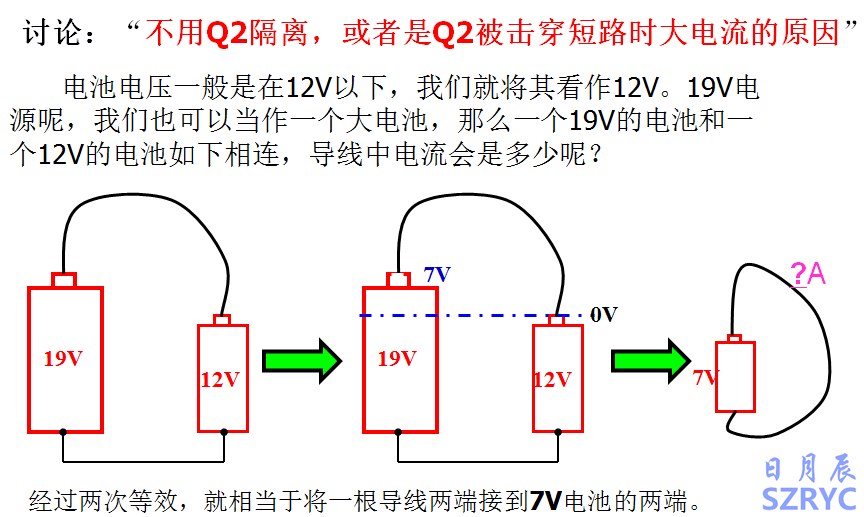

13.由于寄生二極管直接導通，NMOS管此S極電壓可以無條件到DMOS管就失去了開關的作用，同果PMOS管D極電壓也可以無條件到S極，同樣失去了開關的作用.

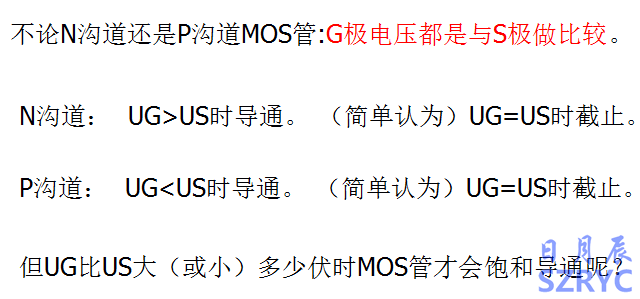

14.MOS管的開關條件:
控制極電平為“ ？V ” 時MOS管導通（飽和導通）？
控制極電平為“ ？V ” 時MOS管截止？
15.飽和導通問題：
UG比US大（或小）多少伏時MOS管才會飽和導通呢？這要看具體的MOS管，
不同MOS管需要的壓差不同。
在筆記本主板上用到的NMOS可簡單分作兩大類：
信號切換用MOS管： UG比US大3V---5V即可，實際上只
要導通即可，不必須飽和導通。
比如常見的：2N7002，2N7002E，2N7002K，2N7002D，F(xiàn)DV301N。

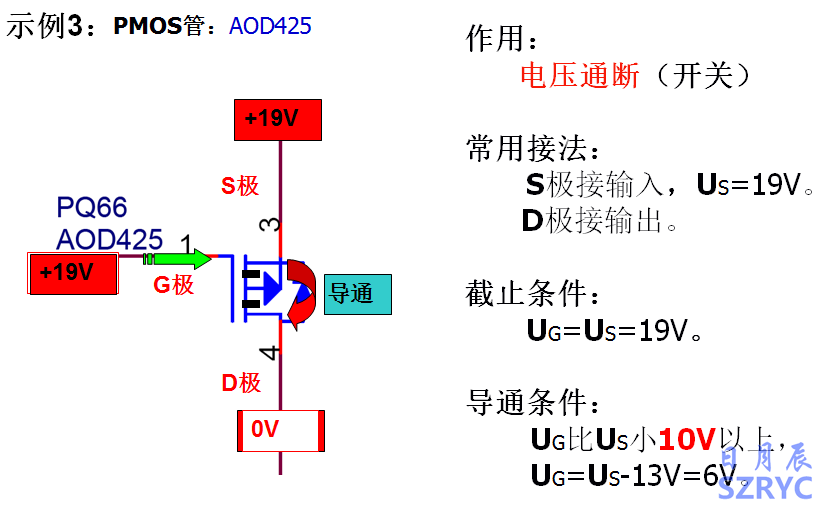

電壓通斷用MOS管： UG比US應大于10V以上，而且開通
時必須工作在飽和導通狀態。
常見的有：AOL1448，AOL1428A，AON7406，AON7702， MDV1660，
AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，
SI3456DDV，MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。
PMOS管則和NMOS條件剛好相反。
測量的注意事項：
以上都是在MOS管沒有被接入任何電路的情形下，進行的測量。 如果MOS管在板時進行測量，測量的值會受到所在電路的影響，有可能會誤導判讀。 建議在板測量出異常時，最好取下進行一次復判。
測量前，最好用表筆金屬針頭部分短接MOS管G極與S極，以釋放MOS管G極可能殘留的靜電電荷。因?yàn)镚極如果存在靜電電壓可能會造成D與S極處于導通狀態，而引起誤判。

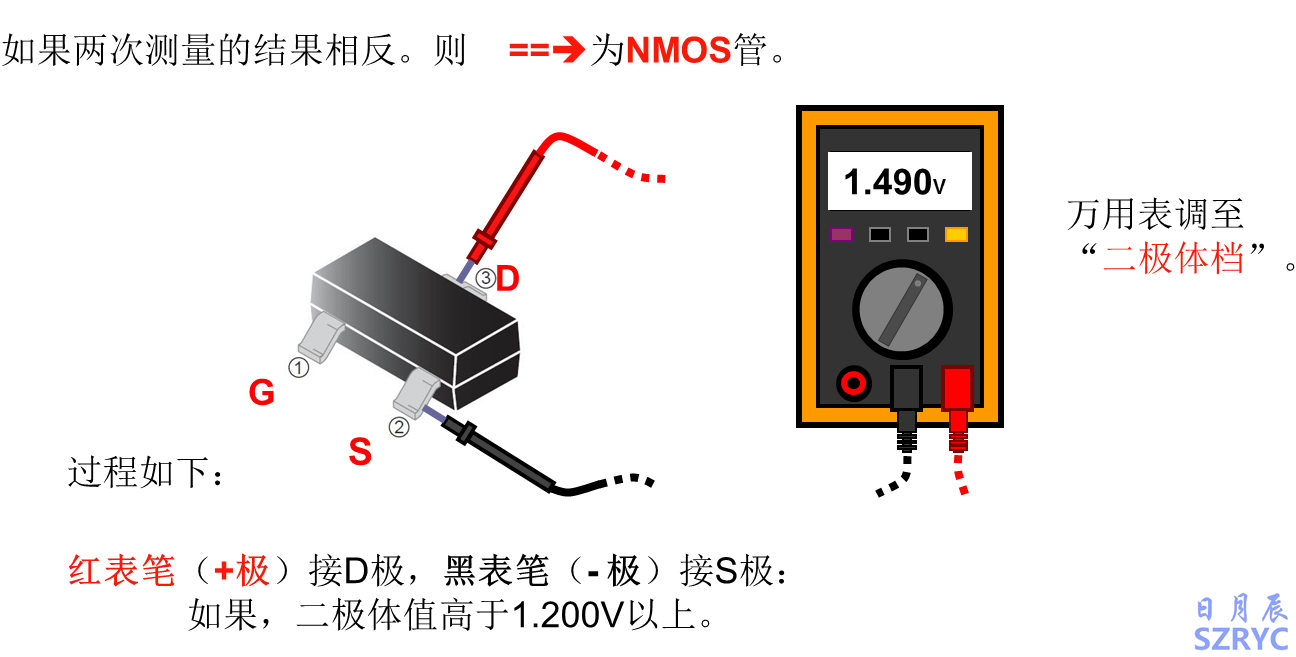

我們這里測量用的是數字萬用表。（當調至“二極管檔”時，紅表筆是正極（+），黑表筆是負極（-））
如果使用指針式萬用表，注意紅黑表筆上電壓極性剛好相反，請注意測量的結果應該顛倒才對。
正常來講MOS的D-G或G-S之間都是有很高的阻抗(一般為107以上的阻抗)，D-S之間
有一個正向的阻值約（450~550）左右的二極值，偏高與過低都是有問題的。
代換原則：
1.N溝道代N溝道。P溝道代P溝道,決不能N溝道代P溝道的,耐壓大于原來的MOS管，導通電阻要小于原來的。
2.大功率的MOS不能使用小功率的MOS管來代換,主板中大多數的MOS管都分為上管與下管大多數都是轉換電壓的，所以遇到其中一顆MOS損壞，最后需要將2顆MOS一起更換，這樣避免只換一顆通電后又要燒MOS。
如果對MOS管不熟悉最后在網上下載資料確認之后再去更換，避免帶來不必要的麻煩。
