由此項開始進入新章“開關穩壓器的評估”。“開關穩壓器的基礎”、“電源IC技術規格的解讀方法”2章定位在實際評估開關穩壓器所必要的基礎知識。從這里,要開始就實際電路工作或特性談論“如何看什么”。
以下是包含今后預定在內的索引。既有項目也大多為“開關穩壓器的評估”相關之內容,希望可以作為參考。
那么,現在就從“開關穩壓器的評估”第1項“輸出電壓”開始說明。
1. 開關穩壓器的基礎
2. 電源IC技術規格的解讀方法
3. 開關穩壓器的評估

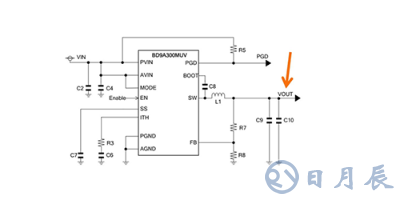

開關穩壓器的工作是產生穩定化的輸出電壓,以便使其作為負載(其他設備)的電源。因此,輸出特性的評估理所當然就成為主要事項。主要輸出特性有電壓、電流、瞬態響應、噪聲等,這些都有相互關系。本項首先就輸出電壓進行說明。
一般來說,輸出電壓的評估重要如下:
?評估項目
-電壓精度:包含紋波電壓在內最小值、最大值
-紋波電壓的大?。弘妷赫穹?、波形
-高諧波噪聲、峰波等
?評估方法
-以示波器觀察輸出電壓
-(頻譜分析儀)
?條件設定
-輸出負載電流:需要可變型的負載裝置
-輸入電壓:需要可變型的DC電源
-溫度:也可簡易的點式加熱/冷卻
具體來說,就是邊改變條件邊以示波器觀察輸出電壓。視狀況而定,雖然有時頻譜分析儀較為有效,不過即使只有示波器也幾乎可以全部確認。這里的關鍵在于以示波器觀察。示波器原本并非可以正確測量電壓的工具,開關穩壓器的輸出電壓含有紋波或噪聲等各種成分,將測定值平均后顯示的電壓表等無法確認。
電壓精度將確認紋波電壓的最低值和最大值是否進入負載裝置要求的精度內。FPGA等最近高性能設備要求達±2%以下非常嚴格的電源電壓精度。加上電源電壓大多低至1V左右,實際的容許電壓僅僅一點點。必須包含紋波電壓的紋波電壓的峰值而非平均值才能符合。
須確認紋波電壓是否為設計時以下列公式設定的電壓、紋波波形有無異常。
當然,紋波電壓即使依照設計,倘如果結果無法符合負載設備的精度要求則必須重新評估。同樣的,也須觀察輸出是否包含異常峰波或高諧波。
這些特性的狀態會隨負載或溫度起變化,因此務必加入變動要因后進行觀察。

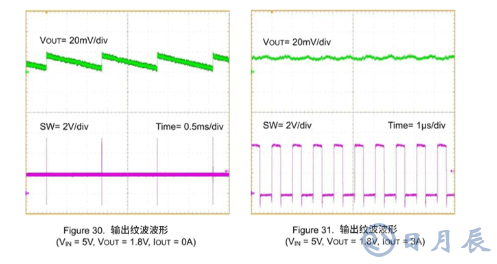

評估需要樣本來判斷輸出電壓及波形應該會如何。多數情況下,其電源IC技術規格有刊載標準且理想的波形(參照下圖),此在“電源IC技術規格的解讀方法”也有提及。
此外,IC廠商評估板時可以與其做比較。可以在相同的測定器或環境下進行評估,現實上是個好方法。

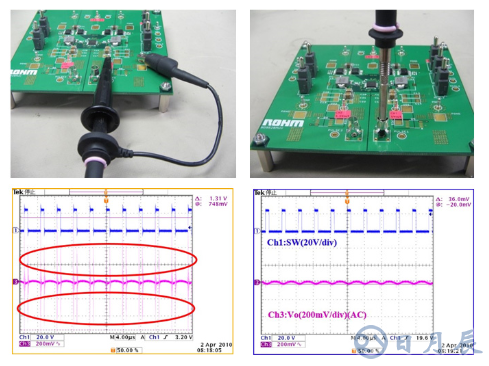

從處理高速波形的觀點來看,以示波器觀察必須注意幾點。以下照片和圖表是即使相同基板也無法以探針連接法觀察正確的波形。
左方的照片和波形圖系以示波器的探針連接測試引腳后以夾鉗進行GND,輸出波形可以看見多數高頻峰波。另一方面,右方的照片和圖表則以專用連接器連接探針,這里看不到峰波。原本的輸出電壓為右方的波形,左方的波形因探針接地線等的影響使原本不存在的峰波產生
由上例可知,在評估開關電源時需要具備處理及測量高頻率的技術。
關鍵要點:
?評估開關穩壓器的特性時須了解應測量的要點及具備必要的測量技巧。
?評估輸出電壓須邊改變各條件邊以示波器觀察紋波或噪聲等。
?利用技術規格的圖形或評估板作為比較基準。
