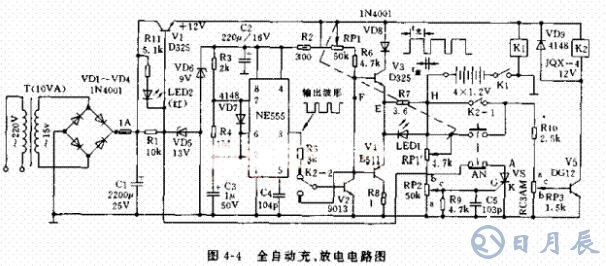

電路如圖4-4所示。市電經降壓、整流姥波后輸出+18V電源電壓。VI、R1、VD5構成穩壓電路，自V1發射極輸出+12V電壓供全電路工作。R2，C2、VD6構成+9V穩壓電路，為NE555供電。NE555及其外圍元器件構成頻率約1Hz的脈沖信號發生器，自③腳輸出時間脈沖信號，其波形如圖中所示，并經常閉觸點K2-2輸入倒相放大器V2，直接推動V3.V4輪流導通與截止。V3導通、V4截止時（時間長），+12V電壓經VD8、V3.R7向電池充電：V3截止、V4導逋時（時間短）、電池經R7、LED1（閃亮）.V4、R8向地端放電。繼電器K1在有+12V電壓時吸合，按通被充電電池負端充電：K1在充電停止無+12V電壓時釋放。切斷被充電電池負端，防止放電。RP1可調節充電電流大小。
RP1.RP2.R9.C5、VS組成充電檢測及控制電路。當被充電電池充到某值、RP2的c點達到VS觸發閾值時，VS導通，V1基極被箝位至接近1V，V1輸出接近0V，電路停止充電。vs、K2、RP3、R10構成故電及放電檢測電路。按下AN，如被充電電池余壓高于低限值（4x1.1V）。RP3中心臂c點將檢出高于導通閾值電壓0.7V的電壓，使V5導通.K2吸合，K2-1自保使K2保持吸合，K2-2接通V2的b.e極使V2.V4導通，電池經R7、LEDI（亮）、V4、R8對地放電。R7.R8起限流作用。當被充電電池敢電至低限值，RP3的c點低于0.7V時，V5截止.K2失電釋放.K2-1切斷V5基極正偏電路.K2-2接逋來自NE555③腳的時間脈沖信號，使電路又進人充電狀態。
AN是啟動按鈕，其作用是：當被充電電池電壓高于4X1.1V時，啟動V5先放電至終止電壓，以避免產生“記憶效應”;切斷晶閘管VS陽極A電源電壓，使之阻斷（截I止）。調節RPI即調節充電電流的大小時，H點的電壓會隨之升高而降低。為保持RP2的c點閾值不變或變化甚微，申接一只RP1‘，RP1與RP1’的阻值在同步調節時變化是相反的，即RP1阻值減少時，RP1‘的阻值增大。因此，分壓比的變更保持了RP2c點電壓的恒定R11.、LED2與RI在電路工作時向Vi基極提供正偏;這時因置付LED2時電流術到lmA.故LED2半亮作電源指示;在VS導通、VI基極邇過Vs接地時V4JED2電流增大登坐亮，作充電終止指示，同時參與R1提供維持VS的導通電流。在充電時，利用電池放電期間{R7上有約2V的壓降LED1閃亮作為充電指示。

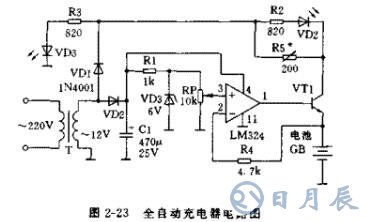

如圖2-23所示，該充電器是由VT1充電電路和LM324控制電路組成的。充電回路由VD1.VD2、R5，VT1和電池組成，充電電流是脈動電流，由R5控制。LM324是電壓比較器，同相端加比較電壓，由電位器RP設定;反相端電壓值可由充電電池節數設定，例如充2節鎳鎘電池時，比較電壓可設定為3V.LM324反相端②腳通過電阻R4接到電池正端。
由VD2和C1組成LM324的供電電源。正常充電時，因電池端電壓低于RP設定的電壓值，所以LM324同相端③腳電壓高于反相端②腳電壓，此時①腳輸出高電平，VT1導通，電池充電。當電池充電電壓高于比較器LM324⑧腳電壓時。
LM324①腳輸出低電平，VT1截止，電池停止充電。發光二極管VD2作電源指示用，電池充電完成，VD2熄滅。該電器可對1~4節五號鎳鎘電池充電，充電電流可選50mA~200mA。
