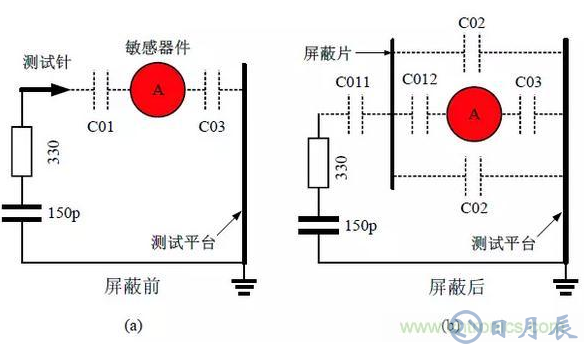

一般有了靜電屏蔽，磁場屏蔽就不再是十分需要的了，因為當高頻磁力線穿過金屬屏蔽片時，會在金屬屏蔽片中感應產生回路電流（渦流），此電流產生磁場方向正好與干擾磁場的方向相反，兩者雖然不能完全抵消，但可以互相抵消大部分，從而同樣可以降低磁場產生的干擾。以下是對ESD進行靜電屏蔽防護的原理圖。
這里需要特別說明的是，對ESD進行靜電屏蔽防護的金屬屏蔽片是可以不需要接地的。經屏蔽之后，在屏蔽片與大地之間就會增加一個分布電容C02，C02對C011 在C012、C03 產生的電壓起到分壓作用，因此，C02 與C012、C03 之比，越大越好，而C01=C011+C012=2C012（假說C011=C012）。加大C02 要盡量加大屏蔽片的有效面積，而減小C01，則應該盡量讓A 遠離測試探頭和機殼，并把敏感器件A 置于公共地的包圍圈之中。金屬屏蔽片一般選用如過濾嘴香煙包裝盒中的錫箔片最為簡便。
小結
ESD 屬于共模浪涌放電，如果電子產品內部電路不與大地聯接（如三類電子產品），如采用TVS 器件對電子產品中的敏感器件進行ESD 防護，一般作用都不大，對ESD 防護最有效的方法是采用靜電屏蔽。對敏感器件進行靜電屏蔽的金屬屏蔽片一般都不需要接地，只需在敏感器件的上下貼裝金屬薄膜即可。靜電無處不在，一般，電子設備的體積越大，在進行ESD測試時，就越容易過關，主要原因是PCB線路板的導電面積越大，其對地的分布電容也越大，當帶電物體在進行電荷轉移時，在同樣電位的條件下，需要的電荷就會增加；而一些體積較小的便攜式小型電子產品（如手機），則在進行ESD測試時可能很難過關，不過，對小型電子產品進行靜電屏蔽也比較容易，只需在機殼上面貼一層薄薄的導電薄膜（或涂一層可導電的油漆）即可，因此，對敏感器件進行靜電屏蔽是小型電子產品對付ESD測試比較常用的方法。
