1 、系統結構
教室電器智能節能系統主要由人體檢測、亮度檢測、溫度檢測、單片機模塊、電力線載波通信模塊、上位機控制軟件6個功能模塊組成。

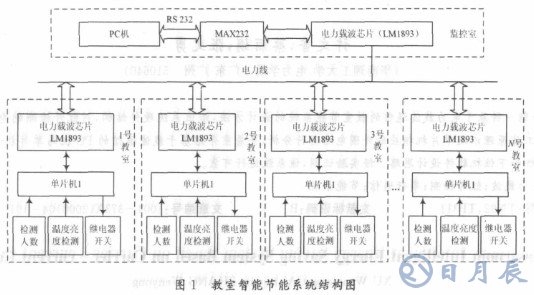

該系統以PC機作為上位主機，各下位機由單片機組成，各下位機之問無數據傳輸，只與主機產生數據交換，系統結構如圖1所示。
1.1 紅外檢測模塊

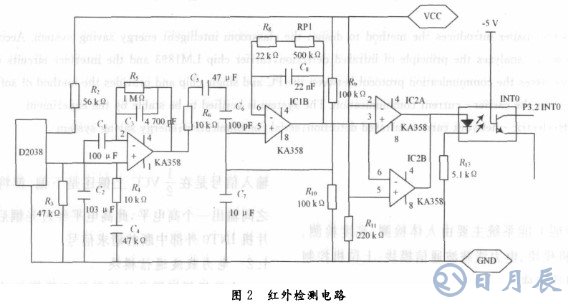

教室人數統計由2個人體檢測電路實現，分別安裝于教室門口內、外兩側。門內外兩側的紅外傳感器只要檢測到有人進教室或出教室，其輸出將有電平跳變，從而先后觸發單片機的中斷，單片機根據中斷次數和順序統計教室人數。紅外傳感器采用熱釋電紅外傳感器D203S，其外圍電路如圖2所示，IClA是一級低頻信號的放大電路，放大后信號濾波電路選出信號0.2～10 Hz的信號。
在靜態時，6，7腳的電壓也是1/2VCC，當有信號后，6腳的電壓就會在1/2VCC上下擺動，這個電壓再通過IClB進行放大，輸入到后面的比較電路，該門限電路不管輸入信號是在1/2VCC上偏還是下偏，都將在上下門限值之間輸出一個高電平，此高電平經過光耦后的信號作為單片機INT0外部中斷的請求信號。
1.2 電力載波通信模塊
上位機須根據單片機的檢測數據自動控制教室照明和風扇的開通與關斷，而上位機與各個單片機之間的信號傳輸是通過2片電力載波芯片LM1893將信號在電網上調制或解調來實現。
LM1893是美國國家半導體公司生產的高性能專用電力載波通信芯片，具有使用方便、價格低廉、精度高和可靠性好的特點，采用移頻鍵控的調制解調方式，抑制噪音的FSK調制方式，可實現任意編碼方式的數字序列半雙工通信，載波頻率在50～300 kHz之間可選擇。

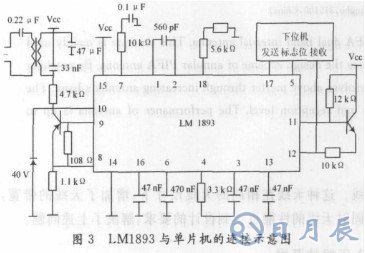

單片機機與電力載波通信芯片LM1893連接電路如圖3所示，上位機與LM1893的外圍電路基本與此類似。LM1893的5腳為TX／RX發送接收控制端，由單片機的P1.0端控制，高電平為發送狀態，低電平為接收狀態。LM1893輸入端17管腳與單片機的串行發送端相連，當控制端為電平時，由單片機輸入的數據經LM1893芯片內部的調制振蕩單元，調制為125 kHz的正弦模擬信號，經過功率放大后從芯片的I／O（第10管腳）輸出，最后通過信號耦合變壓器將此模擬信號耦合到電網上，實現數據的傳送。
當控制端為低電平時，接收端12管腳與單片機的串行輸人口接收端相連。從電力線上來的信號經高壓耦合電容和變壓器T組成的耦合電路從LM1893的10腳送入內部平衡限幅放大器，經芯片內部電路的解調處理，從數據輸出端12腳輸出數據信號（TTL電平），從而實現單片機的接收。上位機的發送接收的方式和原理與此相同，不贅述。
2 、系統的軟件設計
2.1 通信協議
為了保證電力線通訊的順利進行，本系統采用的通信協議遵守《地區電網數據采集與監控系統通用技術條件》，并且參照X-10協議。在電力線載波通信的過程中，因為采用異步半雙工工作方式，所以一定要有包含控制機制的傳輸協議以確保數據的可靠傳輸。上位機和下位機需采用適當的協議和時序配合。該設計中，每次通訊過程總是由上位PC機首先發起，通訊時單片機先進入通訊狀態，等待與計算機通訊。上位機向下位機發送的命令為系統碼、地址碼、命令碼和校驗碼。
由于采用共用的電力線通訊，為避免電力線上的雜波載波信號對本系統主機和各從機的誤接收，在發送地址信號前，加了一個系統碼。而校驗碼是對此碼前所傳送的所有數據進行簡單加法，保留1個字節，進位自然溢出得到的數值，數據傳輸的接收方對所收到的數據的正確性進行判斷。同理，從機向主機發送命令為起始碼、地址碼、數據塊和校驗碼。
2.2 上位機軟件實現
上位機采用Delphi 7作為開發環境，對數據的存儲采用數據庫Paradox，此單端數據庫由Borland公司開發，可采用BDE引擎，與Delphi 7融合較好。對串口RS 232直接使用Windows API函數和多線程技術實現通信功能，串口通信軟件由負責人機交互的主線程和對串口進行處理的后臺輔助線程組成。

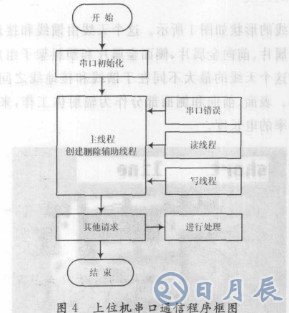

通信軟件構架如圖4所示，主線程是串口通信程序的管理者，用來初始化串口（通過調用Win32 API函數），自定義通信事件消息，創建、刪除輔助線程，進行人機交互的操作及協調好各線程運行。輔助線程是串口通信軟件的核心，包括讀線程和寫線程。輔助線程對串口進行實時監視，當監測到預定義的事件時，立即調用相應的線程進行處理并向主線程發相應的消息，如串口出錯，則退出線程并向主線程報錯；如接收到數據就調用讀線程自動接收數據并進行處理。

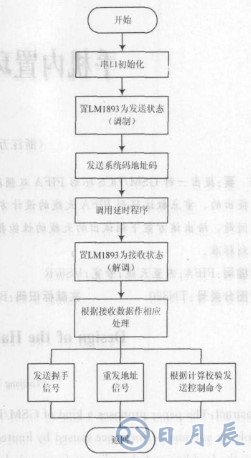

本系統由于對實時性要求不高，波特率選用在600～1 200 b／s之間，上位機的自定義幀格式為1位起始位，8位數據位，1位地址幀識別位，1位停止位，無奇偶校驗位。上位機工作流程如圖5所示，上位機通過RS 232串行發送口TXD以廣播形式向下位機先發系統碼后發地址碼，經LM1893調制成125 kHz的正弦信號，通過耦合變壓器，耦合至電力線上。上位機發送后將設置LM1893為解調狀態處，準備接收數據。而所有從機的LM1893已處于解調狀態，完成接收數據，此數據通過中斷服務子程序由單片機串行接收口RXD輸入各自CPU，如果起始碼和地址碼都正確，從機將LM1893設置為調制狀態，將地址確定信號返回信息給主機。主機收到數據，對正誤標識進行判斷，如收到正確返回信號，則繼續與此從機通信；如遇錯誤標識或在一定時間內沒收到回送信息，則進行命令重發。
2.3 下位機軟件實現
由于涉及到單片機多機通訊，因此單片機串行口工作方式選為方式3，通訊格式為每11位構成一串行幀：1位起始位（0），8位數據位（最低有效位在前），1位地址幀識別位（1），1位停止位（1），無奇偶校驗位（上位機的地址幀的識別位將進入單片機RB8）。

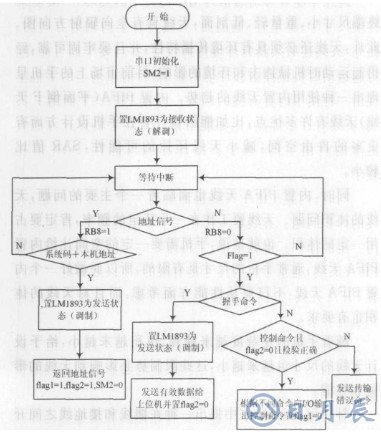

下位機軟件流程如圖6所示，其中flag1是當前通信單片機的標志位，當flag1=1時，表示此單片機正在通信，其他單片機的flag1全置零，防止誤動作；flag2是為了防止由于錯誤通信，還沒有發送有效數據就導致相應用電設備的誤動作，通過軟件設計減小錯誤的發生。
最后，由于交流電網上的干擾因素較多，為了盡可能的排除干擾，接收端得到正確可靠的信號，要求接到電力載波芯片10管腳的信號耦合變壓器的設計既要保證有用信號的正確耦合，又要隔離電網雜波。除此之外，上位機軟件可通過校驗碼和對每個數據重發10次，接收端對接收的10個數據取相同個數最多的數據作為有效數據去處理來盡量減少干擾引起的通信失敗。
3 、結語
實驗證明基于電力載波開發的教室電器智能節能系統能可靠地完成PC機與單片機完數據的遠程傳輸，實現對教室照明系統的智能控制，達到了節能的作用。若將其做些適當的改裝應用于諸如社會生產等其他方面，將會為全社會帶來可觀的經濟效益。由于在實際測試中基于載波的通信系統，交流電網干擾因素較多，為了盡可能排除干擾就要從系統的軟件和硬件的設計同時著手。對于通訊速度要求不高的系統，如網絡抄表系統能、智能大樓控制系統，電力線載波通訊有很大的實用和推廣價值。
