西門子plc的系列很多，不同系列它的接線方式、接線方法可能都不一樣。這里我以S7200說一下吧。

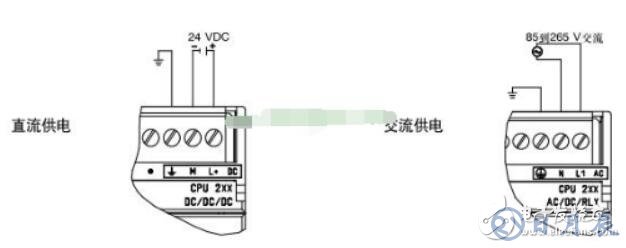

S7200根據CPU不同，CPU221、CPU222、CPU224、CPU224XP、CPU226，供電的方式也不同。無非就兩種供電：直流供電+交流供電。一般接線端子旁有DC或AC標識。
以晶體管輸出PLC來說，一般輸入和輸出類型都有兩種，分別是漏型輸入、源型輸入，漏型輸出、源型輸出。很據不同的類型，不同接法，防止電流沖突，極性接法可能會燒毀點。

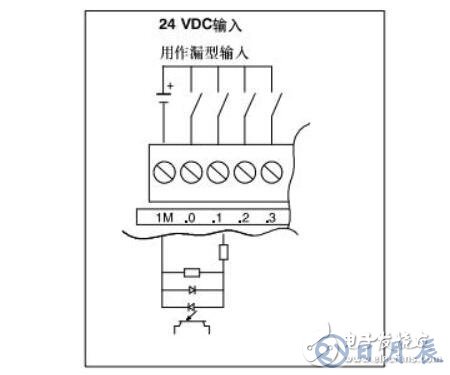

1、漏型輸入：1M端接-，輸入信號端子接+。

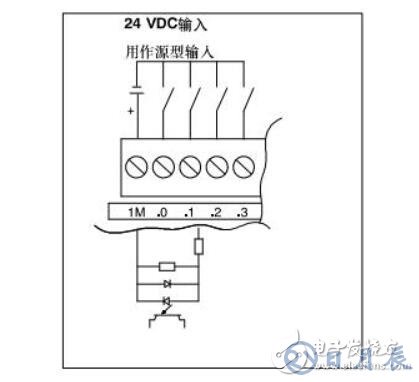

2、源型輸入：1M端接+，輸入信號端子接-。

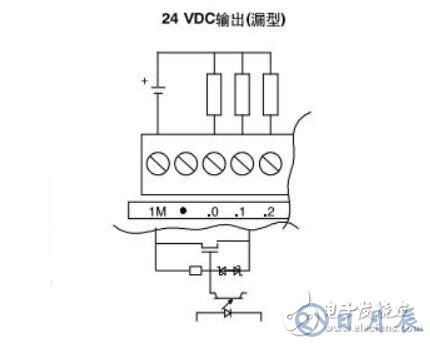

3、漏型輸出：1M端接-，輸入信號端子接負載，負載另一端接+。

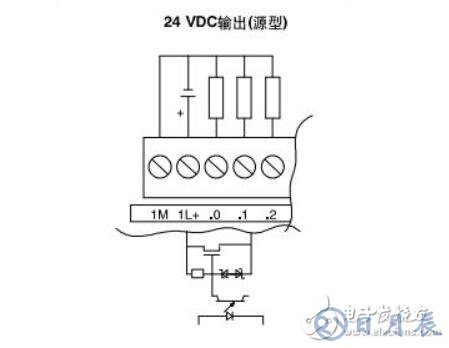

4、源型輸出：1M端接-，1L+接+，輸入信號端子接負載，負載另一端接-。
一定型號確定，公共端1M與2M即可同時極性一致。

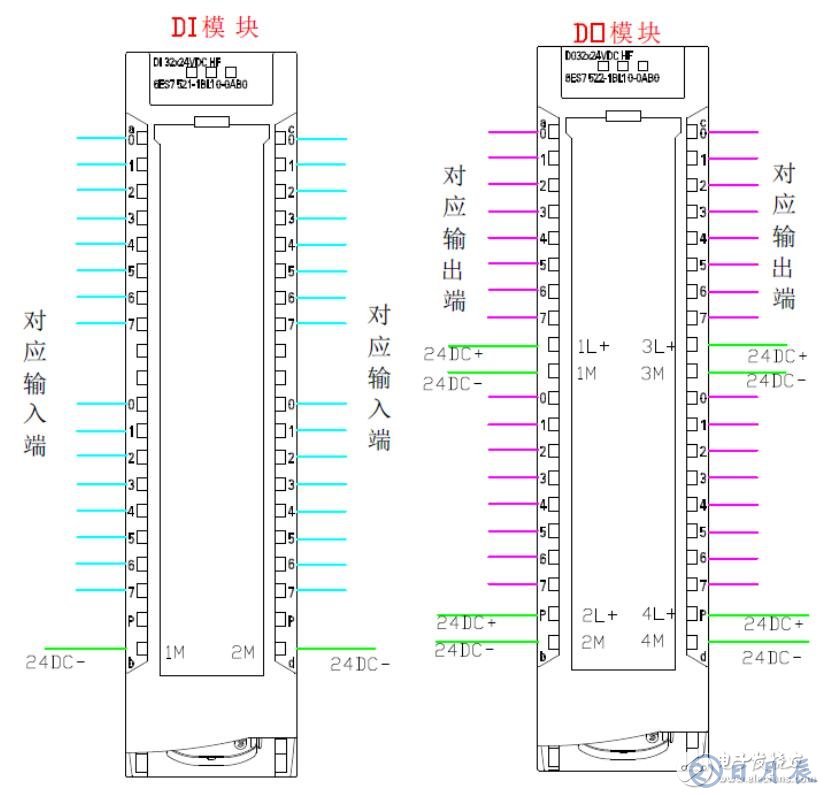

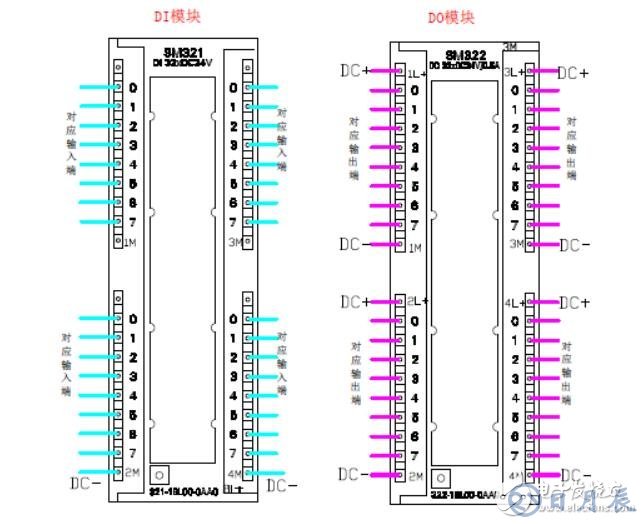

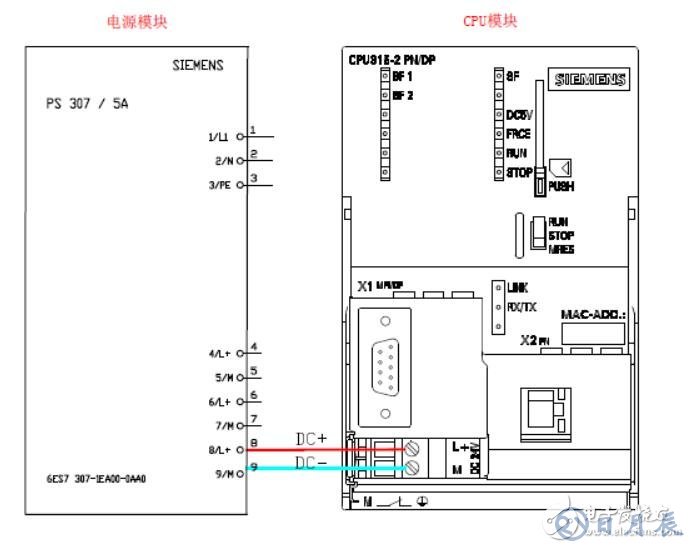

CPU315+PS307（電源模塊）+SM321（DI模塊）+SM322（DO模塊）

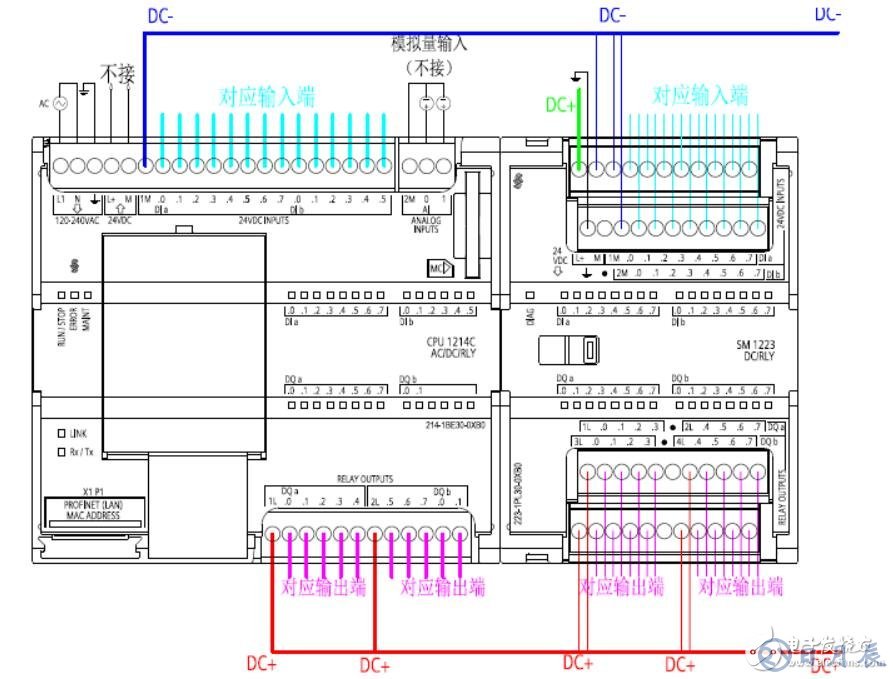

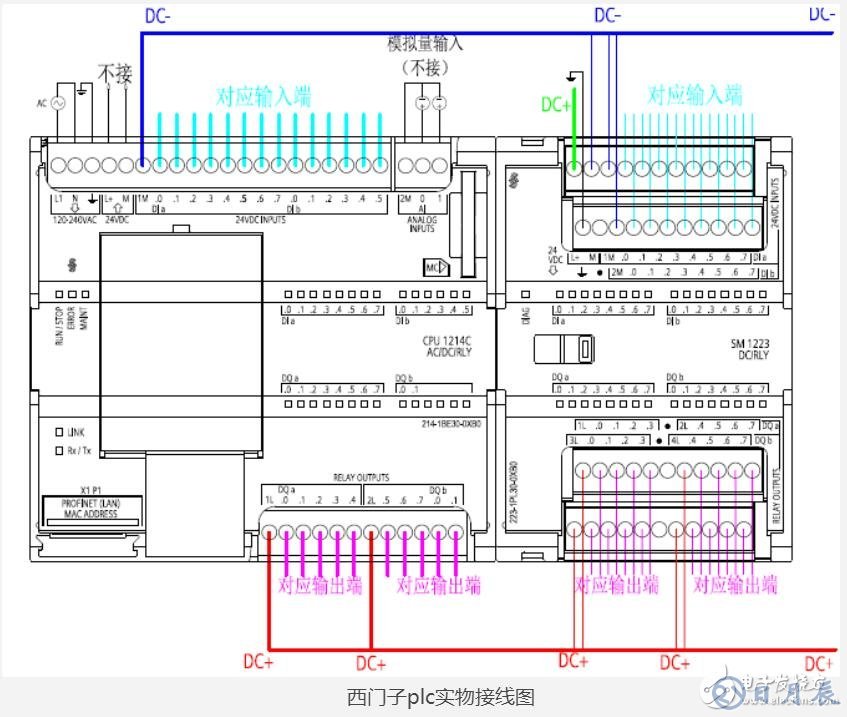

CPU1214C+SM1223
