stm32單片機
由ST廠商推出的STM32系列單片機，行業的朋友都知道，這是一款性價比超高的系列單片機，應該沒有之一，功能及其強大。其基于專為要求高性能、低成本、低功耗的嵌入式應用專門設計的ARM Cortex-M內核，同時具有一流的外設：1μs的雙12位ADC，4兆位/秒的UART，18兆位/秒的SPI等等，在功耗和集成度方面也有不俗的表現，當然和MSP430的功耗比起來是稍微遜色的一些，但這并不影響工程師們對它的熱捧程度，由于其簡單的結構和易用的工具再配合其強大的功能在行業中赫赫有名其強大的功能主要表現在：
stm32單片機特性
1、內核：ARM32位Cortex-M3CPU，最高工作頻率72MHz，1.25DMIPS/MHz，單周期乘法和硬件除法
2、存儲器：片上集成32-512KB的Flash存儲器。6-64KB的SRAM存儲器
3、時鐘、復位和電源管理：2.0-3.6V的電源供電和I/O接口的驅動電壓。POR、PDR和可編程的電壓探測器（PVD）。4-16MHz的晶振。內嵌出廠前調校的8MHz RC振蕩電路。內部40 kHz的RC振蕩電路。用于CPU時鐘的PLL。帶校準用于RTC的32kHz的晶振
4、調試模式：串行調試（SWD）和JTAG接口。最多高達112個的快速I/O端口、最多多達11個定時器、最多多達13個通信接口
使用最多的器件：STM32F103系列、STM32 L1系列、STM32W系列。
stm32單片機優點
除新增的功能強化型外設接口外，STM32互連系列還提供與其它STM32微控制器相同的標準接口，這種外設共用性提升了整個產品家族的應用靈活性，使開發人員可以在多個設計中重復使用同一個軟件。新STM32的標準外設包括10個定時器、兩個12位1-Msample/s 模數轉換器 （交錯模式下2-Msample/s）、兩個12位數模轉換器、兩個I2C接口、五個USART接口和三個SPI端口。新產品外設共有12條DMA通道，還有一個CRC計算單元，像其它STM32微控制器一樣，支持96位唯一標識碼。
新系列微控制器還沿續了STM32產品家族的低電壓和節能兩大優點。2.0V到3.6V的工作電壓范圍兼容主流的電池技術，如鋰電池和鎳氫電池，封裝還設有一個電池工作模式專用引腳Vbat。以72MHz頻率從閃存執行代碼，僅消耗 27mA電流。低功耗模式共有四種，可將電流消耗降至兩微安。從低功耗模式快速啟動也同樣節省電能;啟動電路使用STM32內部生成的8MHz信號，將微控制器從停止模式喚醒用時小于6微秒。
STM32由于有各種外設 操作起來簡單，可以處理模擬以及數字信號，適用于設計的控制電路。
stm32單片機缺點
STM32是跑指令的，適合跑算法，但是針對多路的信號處理就需要很多片DSP來并行處理。
pic單片機
pic單片機系列是美國微芯公司（Microship）的產品，共分三個級別，即基本級、中級、高級，是當前市場份額增長最快的單片機之一，CPU采用RISC結構，分別有33、35、58條指令，屬精簡指令集，同時采用Harvard雙總線結構，運行速度快，它能使程序存儲器的訪問和數據存儲器的訪問并行處理，這種指令流水線結構，在一個周期內完成兩部分工作，一是執行指令，二是從程序存儲器取出下一條指令，這樣總的看來每條指令只需一個周期，這也是高效率運行的原因之一，此外PIC單片機之所以成為一時非常熱的單片機不外乎以下特點：
pic單片機特點
1、具有低工作電壓、低功耗、驅動能力強等特點。PIC系列單片機的I/O口是雙向的，其輸出電路為CMOS互補推挽輸出電路。I/O腳增加了用于設置輸入或輸出狀態的方向寄存器，從而解決了51系列I/O腳為高電平時同為輸入和輸出的狀態。
2、當置位1時為輸入狀態，且不管該腳呈高電平或低電平，對外均呈高阻狀態;置位0時為輸出狀態，不管該腳為何種電平，均呈低阻狀態，有相當?shù)尿?qū)動能力，低電平吸入電流達25mA，高電平輸出電流可達20mA。相對于51系列而言，這是一個很大的優點
3、它可以直接驅動數碼管顯示且外電路簡單。它的A/D為10位，能滿足精度要求。具有在線調試及編程（ISP）功能。
pic單片機不足之處
其專用寄存器（SFR）并不像51系列那樣都集中在一個固定的地址區間內（80～FFH），而是分散在四個地址區間內。只有5個專用寄存器PCL、STATUS、FSR、PCLATH、INTCON在4個存儲體內同時出現，但是在編程過程中，少不了要與專用寄存器打交道，得反復地選擇對應的存儲體，也即對狀態寄存器STATUS的第6位（RP1）和第5位（RP0）置位或清零。數據的傳送和邏輯運算基本上都得通過工作寄存器W（相當于51系列的累加器A）來進行，而51系列的還可以通過寄存器相互之間直接傳送，因而PIC單片機的瓶頸現象比51系列還要嚴重，這在編程中的朋友應該深有體會
使用最多的器件：PIC16F873、PIC16F877
stm32與pic單片機比較哪個好

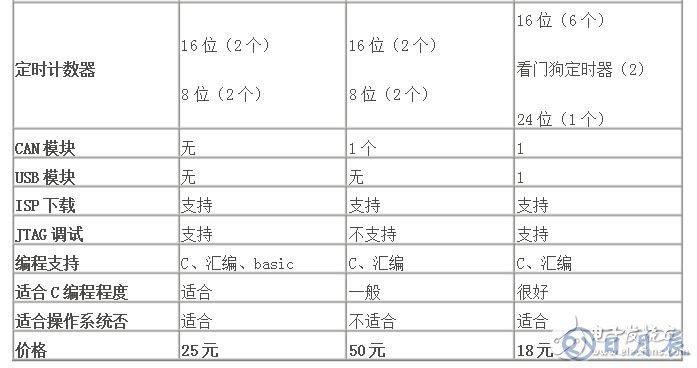

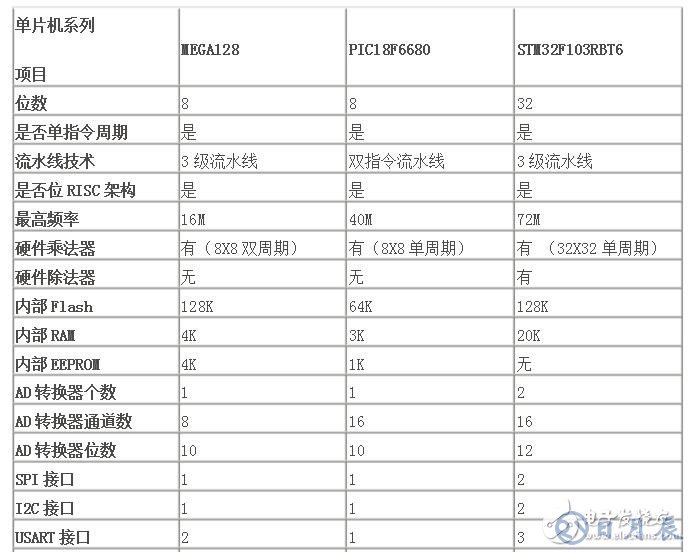

上表格對avr、pic和STM32這三種系列的單片機進行比較，對象都選擇各個系列的64腳封裝的芯片，其中Mega128和pic18F6680均為其所在系列中高端芯片。通過表格可以看出不管在處理速度，外圍設備還是價格上，STM32都具有非常大的優勢，唯一不足之處就是stm32暫時還未集成內部EEPROM，但可以使用Flash的IAP功能來替代，在可靠性上應該更高點。
在使用C語言編程方面，pic的體系結構是最不適合的，且編譯軟件無法與GCC，keilc相比。
在抗干擾方面，主要還是和開發者的水平有關，而一定要說哪種單片機的抗干擾強，哪種弱，其實標準不一樣，結果也不一樣。人們普遍認為pic的抗干擾很強，但那是C系列，現在集成內部Flash的F系列要差許多，特別是早期出廠的幾批。avr系列單片機普遍被認為抗干擾性能是比較差的，曾經有人列出了一個表格，使用日本的測試方法，結果是avr排在了最后，其實對于一般的應用也沒什么問題。STM32是由著名的ST公司生產的，該公司一直致力于電機控制芯片的研發生產，而且做的很出色，我想抗干擾應該沒什么問題，至少不會比前兩種差。
