1.硬件接口電路

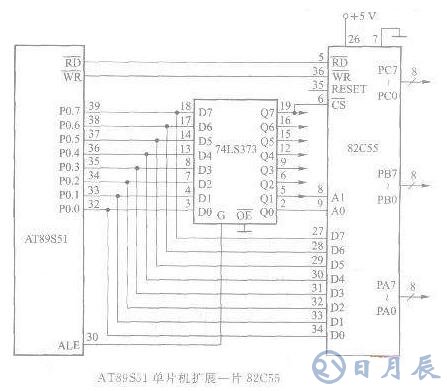

下圖所示為AT89S51單片機擴展一片82C55的電路圖。圖中，74LS373是地址鎖存器，P0.1、P0.0經74LS373與82C55的地址線A1、A0連接;P0.7經74LS373與片選端CS相連，其他地址線懸空;82C55的控制線RD（的反）、WR（的反）直接與AT89S51單片機的RD（的反）和WR（的反）端相連;AT89S51單片機的數據總線P0.0～P0.7與82C55的數據線D0～D7連接。
2.確定82C55端口地址
圖中82C55只有3條線與AT89S51單片機的地址線相接，片選端CS、端口地址選擇端Al、A0，分別接于P0.7、P0.1和P0.0，其他地址線全懸空。顯然只要保證PO.7為低電平時，即可選中82C55;若P0.1、P0.0再為00，則選中82C55的PA口。同理P0.1、P0.0為01、10、11分別選中PB口、PC口及控制口。
若端口地址用16位表示，其他無用端全設為1（也可把無用端全設為0），則82C55的A、B、C及控制口地址分別為FF7CH、FF7DH、FF7EH、FF7FH。
如果沒有用到的位取0，則4個端口地址分別為0000H、0001H、0002H、0003H，只要保證CS、A1、A0的狀態，無用位設為0或l均可。
3.軟件編程
在實際應用設計中，必須根據外部設備的類型選擇82C55的操作方式，并在初始化程序中把相應控制字寫入控制口。下面根據上圖所示，介紹對82C55進行操作的編程。
例1：要求82C55工作在方式O，且PA口作為輸入，PB口、PC口作為輸出，則程序如下：
例2：對端口PC的置位/復位。
82C55的PC口8位中的任意一位，均可用指令來置位或復位。例如，如果想把PC口的PC5置1，相應的控制字為00001011B-0BH。程序如下：
如果想把PC口的PC5復位，相應的控制字00001010B-0AH，程序如下：
82C55接口芯片在AT89S51單片機應用系統中廣泛用于與各種外部數字設備的連接，如打印機、鍵盤、顯示器以及作為數字信息的輸入、輸出接口。
