科銳通過堅持不懈的創新來推動LED照明的普及應用，實踐科銳的使命，引領LED照明變革，淘汰低能效照明，全力加速實現LED照明的廣泛應用?？其J照明級LED領先技術，幫助實現道路照明的大幅節能效果，并在光效、亮度、照度、散熱、壽命等方面完全達到國家道路照明標準，實現更快的投資回報，并以品牌和知識產權優勢為客戶保駕護航，助力客戶領先市場地位。技術領先將更好地促進市場領先，從而幫助企業在LED照明變革中獲得更為強勁的發展。
針對LED道路照明領域，科銳目前推出XM系列、XP系列、XT系列、XB系列、CXA系列等不同性價比的照明級LED產品，充分滿足客戶對于不同市場定位的產品設計需求，幫助客戶實現更低系統成本和更高照明性能的產品和解決方案。
科銳XLamp® XP系列LED基于革新性的SC³技術平臺，結合了高光輸出、高可靠性和高光效的特性。XLamp® XP-G2 LED、XLamp® XP-E2 LED更是較之于前一代XLamp® XP-G LED、XLamp® XP-E LED，為照明燈具生產商提供了20%的更高光效和更高的性價比（lm/$）。同時XLamp® XP-G2 LED、XLamp® XP-E2 LED能夠幫助照明燈具生產商在更低成本的情況下獲得相同的亮度并使用更少數量的LED器件，也可以幫助在使用相同數量LED器件和相同功率的情況下提高亮度水平。新型XLamp® XP-G2 LED、XLamp® XP-E2 LED 在 85°C 溫度條件下測試分檔并提供相關特性參數。同時XLamp® XP-G2 LED 采用與前一代XLamp® XP-G LED 同樣的封裝尺寸（3.45mm x 3.45mm）且實現光學設計兼容，從而提供了快速有效的性能提升以縮短 LED 燈具設計周期并加快客戶產品上市速度。XLamp® XP-G2 LED、XLamp® XP-E2 LED 廣泛適用于從戶內、戶外照明到便攜照明和替換燈具等的高流明應用。
通常來講，戶外照明要求高光效、高光通、高維持性特性等，另外相對室內照明需要更多的安全防護，在壽命和可靠性上也需要較好的表現。而光效、光通、優良的光色品質、壽命和可靠性正是科銳XLamp® XP系列產品的優勢體現。針對市場上的各類路燈產品，高光效系列產品XLamp® XP-G、XP-E系列LED在路燈應用的一些模組方案及客戶應用的實際案列，與照明制造商或者設計師等業界同仁一起分享和探討。
1. 路燈模組方案
此設計目標為高光通、高光效、配光優良路燈模組，實現簡單結構、容易裝配的路燈設計方案。XLamp® XP-G2 LED、XLamp® XP-E2 LED是科銳優良的LED器件，基于良好的性能、壽命和色坐標穩定性，以及較高的性價比等因素，經選型，4，500K色溫，R3檔是本次路燈模組設計首選。

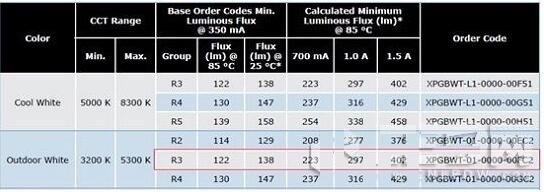

圖1. XLamp® XP-G2 LED亮度和色溫選型

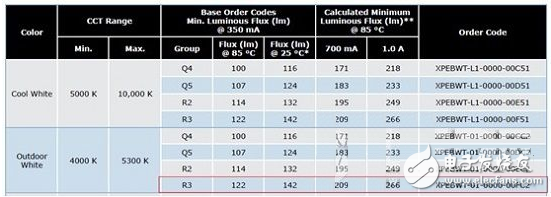

圖2. XLamp® XP-E2 LED亮度和色溫選型
XLamp® XP-G2 LED、XLamp® XP-E2 LED已經通過LM-80測試，符合能源之星的各項要求，這些為安全可靠的路燈設計打下了良好的基礎。XLamp® XP-G2 LED、XLamp® XP-E2 LED的基本性能如下：

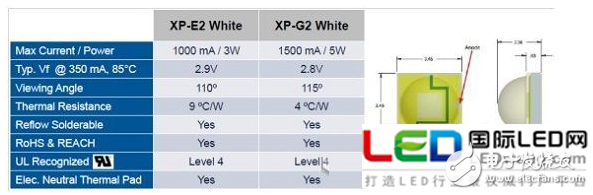

圖3. XLamp® XP-G2 LED、XLamp® XP-E2 LED參數特性
LED燈具需要一個良好的散熱系統來保證燈具長期可靠運行，以下選擇的路燈模組散熱器。

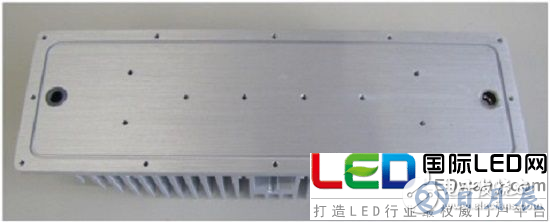

圖4. 散熱結構件
在光學方面，采用一體式透鏡的方案來配套我們的路燈模組設計。采用雷迪克路燈透鏡（LL14CR-AOC65150L02），光學效率可達到93%以上。

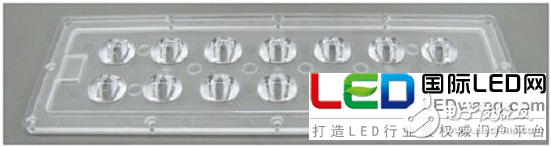

圖5. 路燈透鏡
通過和散熱、光學等6個配套件組合，我們制作了包括LED器件、鋁基板、散熱器、光學透鏡、防水等配套件的路燈模組。

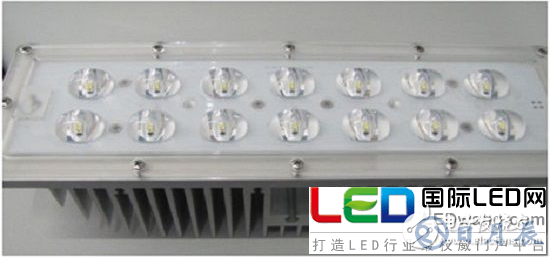

圖6. 路燈模組
圖7路燈模組及配光曲線
實測數據對比如下：

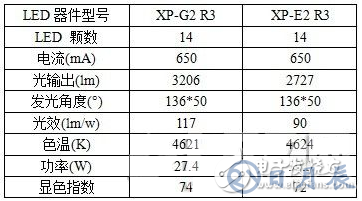

表1. XLamp® XP-G2 LED、XLamp® XP-E2 LED路燈模組實測數據
測試結果發現，這兩個14顆LED路燈模組方案都可以達到高光輸出，光效都超過90 lm/W，色溫及顯色指數達到路燈要求，結構簡單，容易裝配，能滿足不同光效、成本要求的高品質路燈設計。
2. 成功案例
科銳XP系列LED廣泛用于路燈照明，以下是科銳應用的部分成功案例：

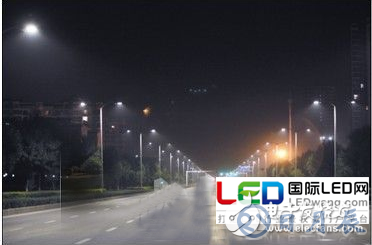

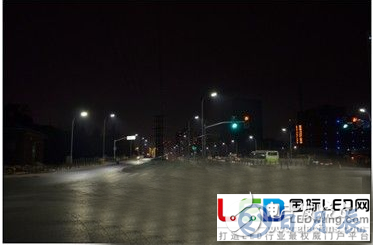

1） 科銳LED點亮常州道路—源于科銳XLamp® XP-G2 LED
2） 科銳LED點亮上海大渡河路—源于科銳XLamp® XP-G LED

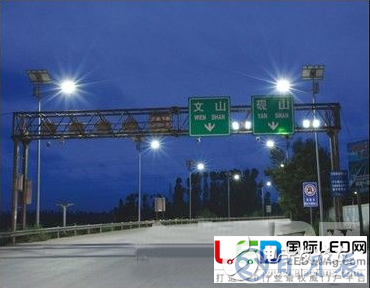

3） 科銳LED點亮硯山機場路—源于科銳XLamp® XP-G LED
4） 科銳LED點亮深圳120公里高速公路—源于科銳XLamp® XP-G LED & XLamp® XP-E HEW LED

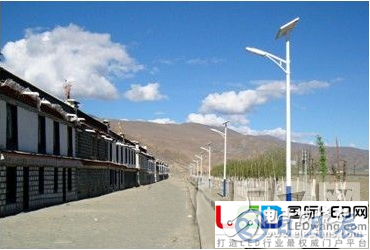

5） 科銳LED點亮西藏雪域高原—源于科銳XLamp® XP-E LED
