常用的LED驅動電源詳解
LED電源有很多種類，各類電源的質量、價格差異非常大，這也是影響產品質量及價格的重要因素之一。LED驅動電源通常可以分為三大類，一是開關恒流源，二是線性IC電源，三是阻容降壓電源。

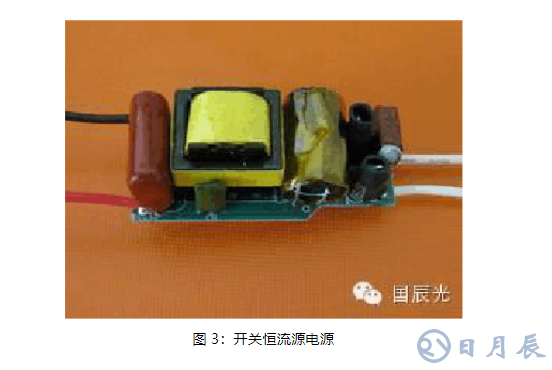

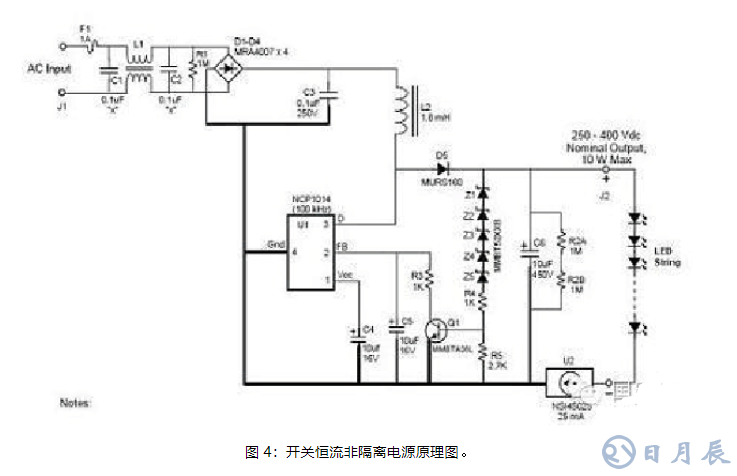

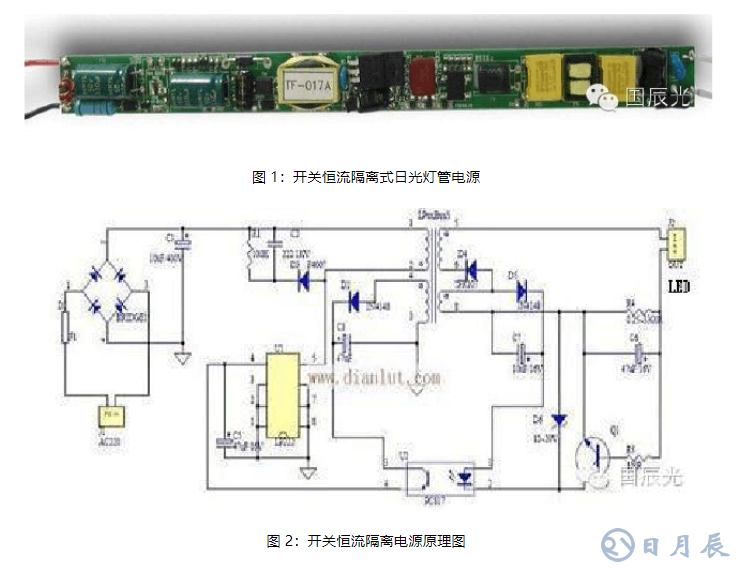

1、開關恒流源
采用變壓器將高壓變為低壓，并進行整流濾波，以便輸出穩定的低壓直流電。開關恒流源又分隔離式電源和非隔離式電源，隔離是指輸出高低電壓隔離，安全性非常高，所以對外殼絕緣性要求不高。非隔離安全性稍差，但成本也相對低，傳統節能燈就是采用非隔離電源，采用絕緣塑料外殼防護。開關電源的安全性相對較高（一般是輸出低壓），性能穩定，缺點是電路復雜、價格較高。開關電源技術成熟，性能穩定，是目前LED照明的主流電源。

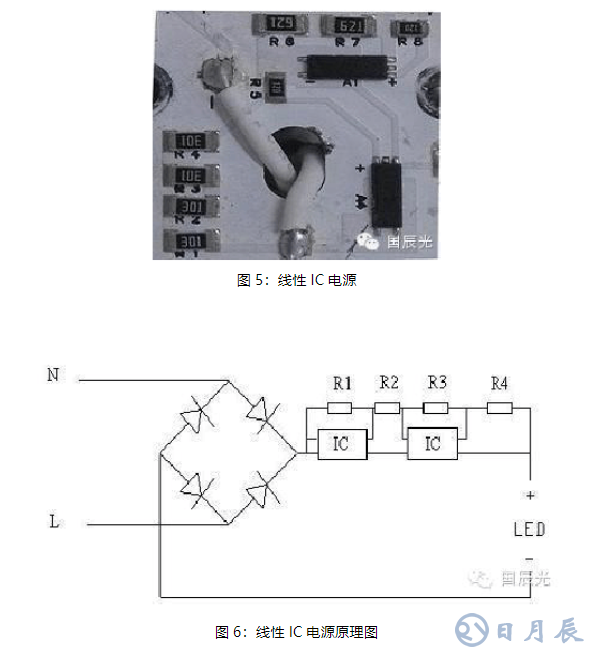

2、線性IC電源
采用一個IC或多個IC來分配電壓，電子元器件種類少，功率因數、電源效率非常高，不需要電解電容，壽命長，成本低。缺點是輸出高壓非隔離，有頻閃，要求外殼做好防觸電隔離保護。市面上宣稱無（去）電解電容，超長壽命的，均是采用線性IC電源。IC驅電源具有高可靠性，高效率低成本優勢，是未來理想的LED驅動電源。

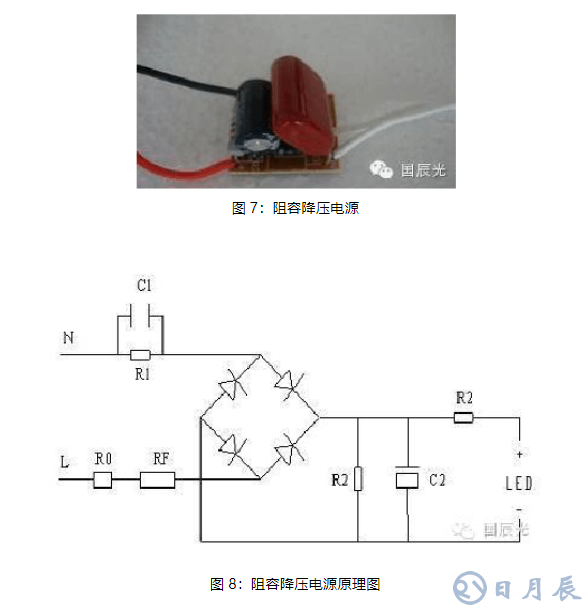

3、阻容降壓電源
采用一個電容通過其充放電來提供驅動電流，電路簡單，成本低，但性能差，穩定性差，在電網電壓波動時及容易燒壞LED，同時輸出高壓非隔離，要求絕緣防護外殼。功率因數低，壽命短，一般只適于經濟型小功率產品（5W以內）。功率高的產品，輸出電流大，電容不能提供大電流，否則容易燒壞，另外國家對高功率燈具的功率因數有要求，即7W以上的功率因數要求大于0.7，但是阻容降壓電源遠遠達不到（一般在0.2-0.3之間），所以高功率產品不宜采用阻容降壓電源。市場上，要求不高的低端型的產品，幾乎全部是采用阻容降壓電源，另外，一些高功率的便宜的低端產品，也是采用阻容降壓電源。

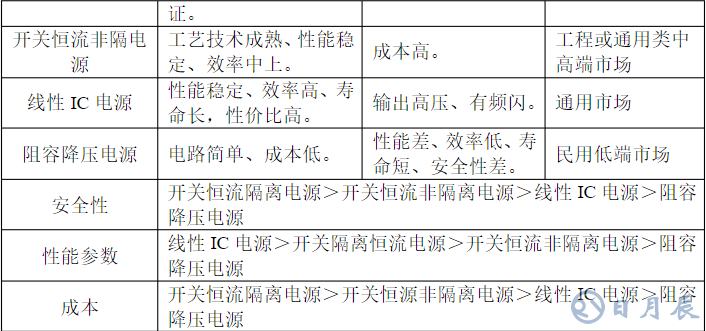

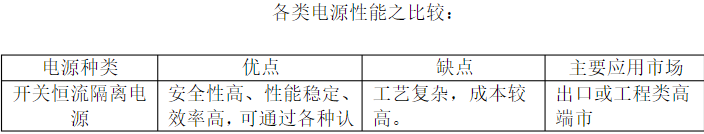

4、電源成本性能比較
以3W小球泡和16W日光燈管為例，各種電源成本比較：
9
可見，不同類別的電源，其成本差異是非常大的，其中過認證的開關隔離源最貴，阻容降壓電源最便宜。
在中高端市場，開關恒流非隔離電源仍是市場的主流電源，廠家一般會在結構設計上進行防高壓隔離。而在低端市場，大部份廠家是采用阻容降壓電源，也有部分廠家采用線性IC電源（要求廠家有一定的設計能力）。
采用不同的電源，產品的性能及價格是不一樣的，我們應該根據不同的市場選用不同的產品。
概括地說，LED驅動也是開關電源的一種，只是它有幾點特殊性，也是這類開關電源的共性，所以習慣上把它分類稱為LED驅動了。這幾點特殊性是：
1、它的電壓輸出是3.2的倍數，就是說電壓輸出的形式為3.2V、6.4V.9.6V、12.8V.。。.。，但最多一般不超過25.6V，因為超過這個數后，在開啟LED的時候，會因產品的一至性不好而發生瞬間燒掉最后導通的那只LED的可能性。而這個電壓也不是恒定的，而是隨負載的變化而變化，以達到恒流的目的。
2、它的輸出電流是恒定的，理想的電路是無論LED的特性曲線怎么變化，驅動電源的電流保持不變。但限于元件精度，還是會有少量的變化的，而這個變化也是判斷驅動電路是否優秀的重要參數，LED的導通與電壓的函數是一個非線性的“三段”關系，所以保持恒流非常重要。
3、它的啟動是軟啟動。由于LED的一致性非常差，并且在導通時內部PN結的活性發生瞬間變化，所以LED的驅動一般設計為軟啟動，來避開這個缺陷。
4、它的電路要求最簡單，因為很多時候，要求電路裝在一個很小的空間里，以配合LED照明的方便性，所以電路應盡可能的簡單，這樣也能節約成本、減少能耗。
5、它一般不要求隔離，因為很多產品是類似于普通照明燈一樣的結構，安全方面可與照明燈相仿就是，但這第5條是一個“選讀項”，大家在了解的時候不要有誤解，因為有的驅動還是需要隔離的，這個特點只適用于我們目前流行的電路，而不一定適合以后的電路發展需要。
綜上所述，可以認為：軟啟動、恒流、階躍電壓、電路簡單是它的特點。
這里再指出一點：很從人偏面的強調恒流，但卻閉口不提電壓，是不對的，因為恒流的概念與電壓無關，比如一個電源，如果僅僅是30V輸出的恒流，那么當你開路的時候，它的電壓就是30V了，這時你如果接上LED，那么這個直接用PN結工作的元件，會在最精確電路的反應之前燒掉的，
因為任何電路都需要有反應時間，而電路里的工作器件就是半導體，眾之的PN結在電源給出取樣信號后才能反應過來，而LED的PN結直接就開始工作了，所以它的“反應”比電路中“眾多的PN結配合”來得快，提前燒掉！當然也有特殊場合下用這種驅動的，但這種LED的驅動不允許輸出端開路的，
準確的說是“不允許輸出端開路后再接上LED”。所以在恒流的同時，我們要加上電壓概念才行，何況這樣更有利于理解LED的導通函數曲線
