    示波器快速維修與CPU及總線相關的故障
  • 示波器快速維修與CPU及總線相關的故障
  •   發布日期: 2019-05-28  瀏覽次數: 1,160

    自然界運行著各種形式的正弦波,比如海浪。地震,聲波,空氣中傳播的聲音或者身體運轉的自然節律,物理世界里,能量,振動粒子和不可見的力無處不見。即使是光也有自己的基頻,并因?yàn)榛l的不同呈現出不同的顏色。 

    通過傳感器,這些力可以轉變?yōu)殡娦盘?hào),以便通過示波器能夠進行觀察和研究。有了示波器,科學家,工程師等能夠觀察隨時間變化的事件。 



    示波器是任何設計,制造或是維修電子設備的必備之物。當今世界瞬息萬變,工程師們需要最好的工具,快速而精準的解決測量疑難,在工程師看來,面對當今各種測量挑戰,示波器自然是滿足要求的關鍵工具。

    示波器快速維修與CPU及總線相關的故障

    大家知道,CPU的基本工作條件主要是電源(CPU供電VCC)、時鐘(CPU的時鐘振蕩電路)、復位(CPU的復位電路)必須正常。隨著新產品的電路變化,總線電路、鍵盤接口和其他輔助信號(例如電視機的行、場逆程脈沖)也會影響CPU的正常工作。本講將結合實例講解如何使用示波器快速維修與CPU及總線相關的故障。

    用普通萬用表無法判斷CPU的時鐘振蕩是否建立。更無法測量時鐘頻率,對于總線信號以及其他輔助脈沖信號也無法直觀測量。所以往往采取大致判斷,逐個更換的辦法,維修效率自然不高,如果是遇到疑難故障,還會耗用大量的時間。但是用示波器來檢測,我們將會發現,檢測時間大大縮短。故障定位速度和準確度比用其他傳統方式高得多。

    示波器快速維修與CPU及總線相關的故障

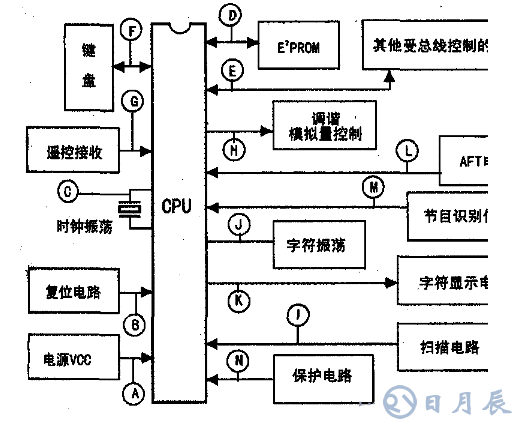

    檢修CPU和總線電路故障的基本檢測點如附圖所示(A~N為檢測順序)。

    附圖比較全面地反映了彩電CPU與其他電路的相互關系,但是一臺具體的電視機不會包括框圖中的全部電路。例如有的電視機只有一對讀寫EEPROM總線。又例如有的電視機全部采用總線控制,沒有PWM控制信號,現在的單片機沒有獨立的字符振蕩電路等。

    對各檢測點的檢測要點簡要說明

    (1)CPU的工作電源 主要觀察電源紋波,如果發生電源濾波電容失效、穩壓電路異常等故障,將會導致CPU工作異常。可能發生開機速度慢。或者CPU出現反復復位,導致CPU的待機控制輸出電壓在待機與開機之間反復轉換,或者繼電器抖動并發出異常響聲。可以用示波器DC耦合方式直接讀取VCC電壓值,方法是“數垂直方向的格子”再折算電壓值,而不必再換用萬用表去測量電壓。

    (2)復位電路 一般只需要測直流電壓。如果需要觀察復位過程,則需要用雙蹤示波器進行觀察,由于復位時間在毫秒數量級,觀測時有一定的操作難度。

    (3)時鐘振蕩電路 其觀察到的信號頻率就是石英晶體上面的標稱值。我們應該學會數水平方向的格子,讀取信號的周期后就可以計算其頻率。注:測量時應該將示波器的探頭衰減開關置于10:1的位置,提高探頭的輸入阻抗(10MΩ),否則由于探頭的負栽效應導致時鐘電路停止振蕩。

    (4)總線信號SDA、SCL,在開機的瞬間,CPU一定需要通過總線讀取EEPROM里面的數據。決定電視機的開機工作狀態(節目位置、音量等模擬量的太小)。其幅度的大小就是電源VCC,例如CPU為5V供電,SDA、SCL波形幅度則為5Vp-p(峰-峰值)。

    (5)第二對總線用于控制除EEPROM以外的其他電路,開機的時候CPU需要通過該總線將控制數據傳送到相應電路單元,例如光柵幾何失真校正電路、AV/TV轉換電路、音效處理電路、頻率合成高頻頭等。

    (6)鍵盤控制電路 早期的電視機采用鍵盤掃描控制方式,用示波器測量該信號非常方便。其波形也是幅度為VCC的脈沖。目前的電視機多數是電壓比較輸入方式,也可以用示波器進行測量,觀察直流電壓的幅度和穩定性。如果電路異常,將會產生波動,例如按鍵漏電等故障。

    (7)遙控信號 幅度等于VCC的脈沖。

    (8)PWM信號,即脈沖寬度調制信號 幅度等于VCC的脈沖。

    (9)字符定位脈沖信號 分別輸入經過整形的行、場脈沖,幅度約等于VCC的脈沖。

    (10)字符振蕩信號 一般是在需要顯示字符并同時輸入了字符定位脈沖信號的條件下才發生振蕩。如果滿足上述條件仍無振蕩。則是CPU或者外圍電路故障。

    (11)CPU輸出的字符顯示信號 幅度等于VCC的脈沖。

    (12)AFT輸入信號 在檢修自動搜索不能保存節目的故障時,觀察該信號的變化幅度及變化范圍有一定的幫助。

    (13)節目識別信號CPU的節目識別一般有兩種方式,即脈沖計數方式(檢測單位時間內行同步信號的個數)和電壓識別方式。在檢修自動搜索不能保存節目的故障時,觀察該信號波形或者電壓變化范圍十分方便。

    (14)保護控制輸入端 通常為高電平輸入,發生故障時則輸入低電平。測量直流電壓即可分析是否進入保護狀態(注:常見CPU的工作電源VCC為5V或3.3V)。
