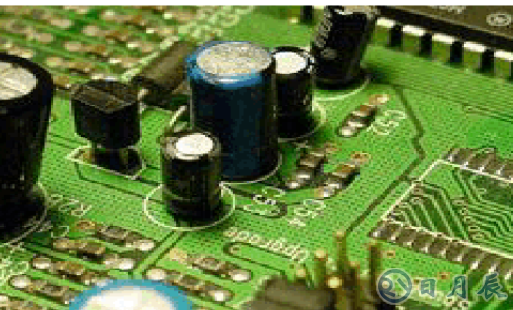

電容損壞引發的故障在電子設備中是最高的，其中尤其以電解電容的損壞最為常見。 電容損壞表現為：1.容量變??；2.完全失去容量；3.漏電；4.短路。
電容在電路中所起的作用不同，引起的故障也各有特點。在工控電路板中，數字電路占絕大多數，電容多用做電源濾波，用做信號耦合和振蕩電路的電容較少。用在開關電源中的電解電容如果損壞，則開關電源可能不起振，沒有電壓輸出；或者輸出電壓濾波不好，電路因電壓不穩而發生邏輯混亂，表現為機器工作時好時壞或開不了機，如果電容并在數字電路的電源正負極之間，故障表現同上。這在電腦主板上表現尤其明顯，很多電腦用了幾年就出現有時開不了機，有時又可以開機的現象，打開機箱，往往可以看見有電解電容鼓包的現象，如果將電容拆下來量一下容量，發現比實際值要低很多。
電容的壽命與環境溫度直接有關，環境溫度越高，電容壽命越短。這個規律不但適用電解電容，也適用其它電容。所以在尋找故障電容時應重點檢查和熱源靠得比較近的電容，如散熱片旁及大功率元器件旁的電容，離其越近，損壞的可能性就越大。曾經修過一臺X光探傷儀的電源，用戶反映有煙從電源里冒出來，拆開機箱后發現有一只1000uF/350V的大電容有油質一樣的東西流出來，拆下來一量容量只有幾十uF，還發現只有這只電容與整流橋的散熱片離得最近，其它離得遠的就完好無損，容量正常。另外有瓷片電容出現短路的情況，也發現電容離發熱部件比較近。所以在檢修查找時應有所側重。
有些電容漏電比較嚴重，用手指觸摸時甚至?xí)C手，這種電容必須更換。 在檢修時好時壞的故障時，排除了接觸不良的可能性以外，一般大部分就是電容損壞引起的故障了。所以在碰到此類故障時，可以將電容重點檢查一下，換掉電容后往往令人驚喜（當然也要注意電容的品質，要選擇好一點的牌子，如紅寶石、黑金剛之類）。
1、電阻損壞的特點
電阻是電器設備中數量最多的元件，但不是損壞率最高的元件。電阻損壞以開路最常見，阻值變大較少見，阻值變小十分少見。常見的有碳膜電阻、金屬膜電阻、線繞電阻和保險電阻幾種。
前兩種電阻應用最廣，其損壞的特點一是低阻值（100Ω以下）和高阻值（100kΩ以上）的損壞率較高，中間阻值（如幾百歐到幾十千歐）的極少損壞；二是低阻值電阻損壞時往往是燒焦發黑，很容易發現，而高阻值電阻損壞時很少有痕跡。線繞電阻一般用作大電流限流，阻值不大。圓柱形線繞電阻燒壞時有的會發黑或表面爆皮、裂紋，有的沒有痕跡。水泥電阻是線繞電阻的一種，燒壞時可能會斷裂，否則也沒有可見痕跡。保險電阻燒壞時有的表面會炸掉一塊皮，有的也沒有什么痕跡，但絕不會燒焦發黑。根據以上特點，在檢查電阻時可有所側重，快速找出損壞的電阻。
2、電解電容損壞的特點
電解電容在電器設備中的用量很大，故障率很高。電解電容損壞有以下幾種表現：
一是完全失去容量或容量變??；
二是輕微或嚴重漏電；
三是失去容量或容量變小兼有漏電。
3、三極管等半導體器件損壞的特點
二極管和三極管的損壞一般是PN結擊穿或開路，其中以擊穿短路居多。此外還有兩種損壞表現：一是熱穩定性變差，表現為開機時正常，工作一段時間后，發生軟擊穿；另一種是PN結的特性變差，用萬用表R×1k測，各PN結均正常，但上機后不能正常工作，如果用R×10或R×1低量程檔測，就會發現其PN結正向阻值比正常值大。
測量二極管和三極管可以用指針萬用表在路測量，較準確的方法是：將萬用表置R×10或R×1檔（一般用R×10檔，不明顯時再用R×1檔）在路測二、三極管的PN結正、反向電阻，如果正向電阻不太大（相對正常值），反向電阻足夠大（相對正向值），表明該P(yáng)N結正常，反之就值得懷疑，需焊下后再測。這是因?yàn)橐话汶娐返亩⑷龢O管外圍電阻大多在幾百、幾千歐以上，用萬用表低阻值檔在路測量，可以基本忽略外圍電阻對PN結電阻的影響。
4、集成電路損壞的特點
集成電路內部結構復雜，功能很多，任何一部分損壞都無法正常工作。集成電路的損壞也有兩種：徹底損壞、熱穩定性不良。徹底損壞時，可將其拆下，與正常同型號集成電路對比測其每一引腳對地的正、反向電阻，總能找到其中一只或幾只引腳阻值異常。對熱穩定性差的，可以在設備工作時，用無水酒精冷卻被懷疑的集成電路，如果故障發生時間推遲或不再發生故障，即可判定。通常只能更換新集成電路來排除。
運算放大器好壞的判別對相當多的電子維修者有一定的難度，不只文化程度的關系（手下有許多本科生，不教的話肯定不會，教了也要好久才領會，還有個專門跟導師學變頻控制的研究生，居然也是如此！），在此與大家共同探討一下，希望對大家有所幫助。
理想運算放大器具有“虛短”和“虛斷”的特性，這兩個特性對分析線性運用的運放電路十分有用。為了保證線性運用，運放必須在閉環（負反饋）下工作。如果沒有負反饋，開環放大下的運放成為一個比較器。如果要判斷器件的好壞，先應分清楚器件在電路中是做放大器用還是做比較器用。
從圖上我們可以看出，不論是何類型的放大器，都有一個反饋電阻Rf，則我們在維修時可從電路上檢查這個反饋電阻，用萬用表檢查輸出端和反向輸入端之間的阻值，如果大的離譜，如幾MΩ以上，則我們大概可以肯定器件是做比較器用，如果此阻值較小0Ω至幾十kΩ，則再查查有無電阻接在輸出端和反向輸入端之間，有的話定是做放大器用。
根據放大器虛短的原理，就是說如果這個運算放大器工作正常的話，其同向輸入端和反向輸入端電壓必然相等，即使有差別也是mv級的，當然在某些高輸入阻抗電路中，萬用表的內阻會對電壓測試有點影響，但一般也不會超過0.2V，如果有0.5V以上的差別，則放大器必壞無疑?。ㄎ沂怯玫腇LUKE179萬用表） 如果器件是做比較器用，則允許同向輸入端和反向輸入端不等， 同向電壓》反向電壓，則輸出電壓接近正的最大值； 同向電壓《反向電壓，則輸出電壓接近0V或負的最大值（視乎雙電源或單電源）。
如果檢測到電壓不符合這個規則，則器件必壞無疑！ 這樣你不必使用代換法，不必拆下電路板上的芯片就可以判斷運算放大器的好壞了。
電路板維修中，如果碰到公共電源短路的故障往往頭大，因?yàn)楹芏嗥骷脊灿猛浑娫矗恳粋€(gè)用此電源的器件都有短路的嫌疑，如果板上元件不多，采用“鋤大地”的方式終歸可以找到短路點，如果元件太多，“鋤大地”能不能鋤到狀況就要靠運氣了。在此推薦一比較管用的方法，采用此法，事半功倍，往往能很快找到故障點。
要有一個電壓電流皆可調的電源，電壓0-30V，電流0-3A，此電源不貴，300元左右。將開路電壓調到器件電源電壓水平，先將電流調至最小，將此電壓加在電路的電源電壓點如74系列芯片的5V和0V端，視乎短路程度，慢慢將電流增大，用手摸器件，當摸到某個器件發熱明顯，這個往往就是損壞的元件，可將之取下進一步測量確認。當然操作時電壓一定不能超過器件的工作電壓，并且不能接反，否則會燒壞其它好的器件。
