    液晶彩電電源板常見維修方法
  • 液晶彩電電源板常見維修方法
  •   發布日期: 2019-05-22  瀏覽次數: 1,634

    電源板常見維修方法

    (1)脫板維修法

    為了確保電源板和負載電路的安全,建議采用脫板維修的方法,將電源板從電視機上拆下來,單獨對電源板進行維修。



    目前維修,大多為上門維修,在客戶家全部完成維修作業,受條件的限制,往往需要將電源板拆下來,帶回維修部進行脫板維修。而電源板的正常工作往往受主板控 制系統的開關機控制,脫離主機后往往無法啟動進入工作狀態,需要模擬開機控制電壓,由于多數電源板的開關機控制電壓開機狀態均為高電平,可用 1~3.3kΩ電阻跨接在開關機控制端與副電源輸出的+5V或+3.3V之間,為電源板輸入模擬的開關機控制電壓,迫使電源板啟動工作。

    另外,開關電源電路在脫板維修時,由于無負載電路,空載和帶負載狀態下其輸出電壓往往不同,有的電源板因無負載電路還會進入保護狀態不能啟動,容易給維修造成誤判,需要在開關電源輸出端接假負載,模擬負載電路用電。

    開關電源部分一般選用 12V或24V摩托車燈泡作為假負載最好,也可選用120~330Ω的大功率電阻作為假負載,跨接在12V或24V輸出端與冷地端之間。假負載和開機電壓 的連接位置在電源板輸出連接器或電源板次級輸出電壓濾波電容兩端,一是通過電路圖輸出連接器的引腳功能和電壓標注選擇連接點;二是多數電源板輸出連接器的 附近引腳直接標注功能和輸出電壓。

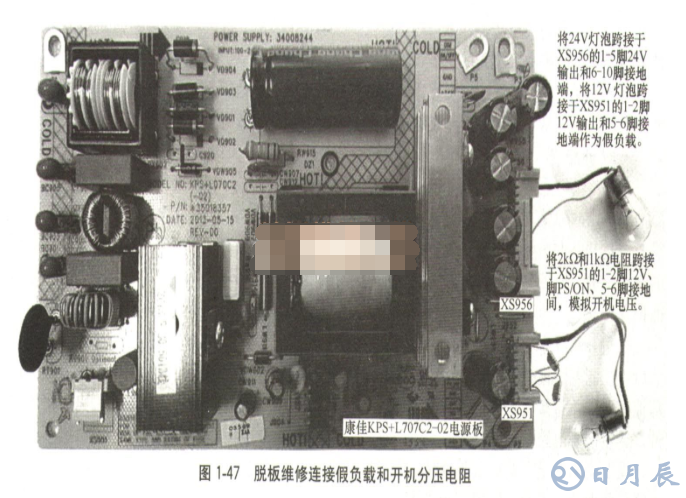

    具體操作如圖1-47所示,該電源板為康佳KPS+L707C2-02電源板,根據該機電路圖和電源板上的標示,該電源板有2個輸出連接器,其中 XS951的引腳功能為:1、2腳為12V電壓輸出端,3腳為ON/OFF點燈控制端,4腳為DIM亮度控制端,5、6腳為接地端,7腳為PS/ON開關 機控制端;XS956的引腳功能為:1~5腳為24V輸出端,6~10腳為接地端,11腳為空腳,12腳為點燈控制端,13、14腳為亮度控制端。

    液晶彩電電源板常見維修方法

    根據上述功能,將24V燈泡跨接于XS956的1~5腳和6~10腳之間,將12V燈泡跨接于XS9 51的1、2腳和5、6腳之間,作為電源板的假負載。由于連接器的引腳功能密集,直接將燈泡引線焊接在電源板下面對應引腳銅箔走線合適的焊點上。由于該電 源板輸出的電壓為12V和24V,而開機控制電壓為3~5V,采用2kΩ和1kΩ電阻串聯分壓,跨接于XS951的1、2腳12V輸出和5、6腳接地端之 間,分取4V左右電壓,為XS951的7腳提供開機電壓。上述假負載和開機分壓電阻連接好后,在24V輸出或12V輸出端并聯電壓表,為電源板通電試機。 為了防止電源板有故障,長時間通電造成電源板其他元件損壞,建議在通電時采用帶按鍵開關的插座或插排,通電時用手半按插座或插排的開關(不要按到底,防止 開關住),為電源板通電,觀察燈泡亮度和電壓表的電壓,如果電壓過高或發生冒煙、燒焦等現象,按電源開關的手馬上松開斷電。

    電源板上的元器件,多為專用元器件,一般要求使用原裝配件。應急修理時,除必須考慮代換的元器件電性能參數指標與原型號一致或較高以外,部分元器件對體積 和外觀需要與原型號一樣,否則會造成整機裝配不良或元器件裝不進去,還有可能造成與其他元器件短路。另外,由于屏內空間狹小,工作溫度較高,更換的元器件 對溫度有一定的要求,比如電容,最好選擇105℃電容。否則,電源易出現熱穩定問題或可靠性工作問題。

    (2)外接電壓法

    外接電壓法就是將機外或機內適合需求的電壓或信號,接入電源電壓。一般提供兩種電壓。

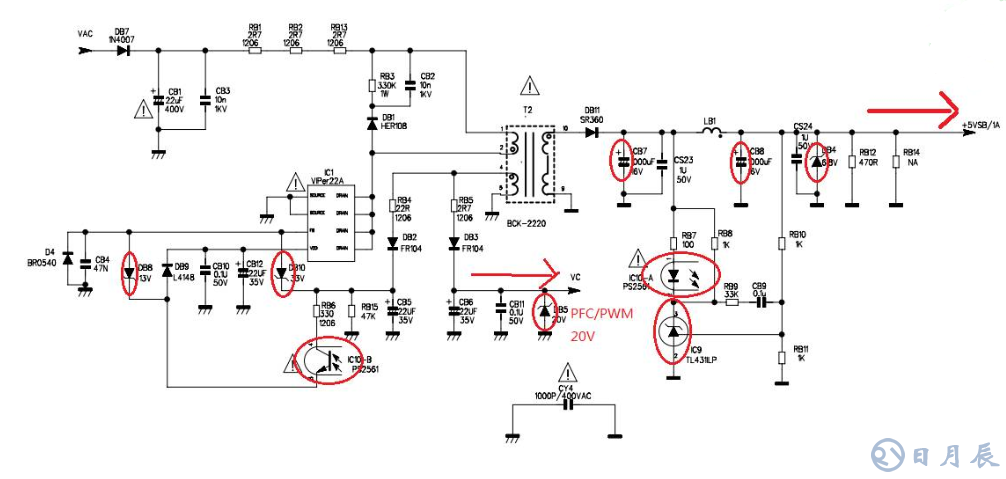

    一是為驅動控制電路通過VCC電壓,用一個輸出12~20V的直流電源,接入驅動控制電路的VCC供電輸入端,然后通電試機,測量該電路是否啟動工作,如 果啟動工作,則是VCC控制電路故障,否則是驅動控制電路故障。由于驅動控制電路位于熱低端,容易發生觸電和損壞電源板或替代電源的事故,建議使用隔離變 壓器,并注意安全,分清熱低端和冷低端。

    二是為開關機控制電路提供開機電壓,一般在輸出連接器上進行操作,先找到開關機控制引腳和5V電源輸出引腳,由于開關機控制電壓分為高電平和低電平兩種, 高電平開機的直接將開關機控制引腳與待機+5V相連接;低電平開機的直接將開關機引腳與冷低端相連接,連接后,即可通電對電源板輸出電壓進行測量。

    (3)短路法

    短路法就是將控制電壓或保護觸發電壓短路,然后檢測短路后的電壓變化,判斷故障范圍。短路法主要有兩種。

    一是短路穩壓電路或保護電路光耦。液晶彩電的開關電源較多地采用了帶光耦合器的直接取樣穩壓控制電路,當輸出電壓高時,可采用短路法來測定故障范圍。短 路檢修法的應用步驟是:先把光耦合器的光敏接收管的兩腳短路,或用數十歐姆電阻短接,相當于減小了光敏接收管的內阻,如果測主電壓仍未變化,則說明故障在 開關變壓器的初級電路一側;.反之,故障在光耦合器之前的電路。

    二是短路保護觸發電壓。保護檢測電路檢測到故障時,往往向保護執行電路送入高電平觸發電壓,引發自動關機故障,維修時,可找到該觸發電壓的關鍵點,如模擬可控硅的b極、保護電路輸出端的隔離二極管的正極,將其對地短路,可解除保護,再對開關電源進行維修。

    需要說明的是,短路法應在熟悉電路的基礎上有針對性地采用,不能盲目短路,以免將故障擴大。另外,從檢修的安全角度考慮,短路之前應斷開負載電路。

    (4)開路

    就是將關鍵點或組件切除,解除該電路對開關電源的影響,然后開機判斷故障范圍,若故障消除,則故障就在切除的部分。開路法有以下兩種。

    一是開路保護觸發電壓。如電源中遇到保護故障,可以斷開保護檢測電路與保護執行電路的連接,進行故障判斷;如果斷開該保護檢測電路后,開機不再保護,則是該檢測電路引起的保護。

    二是開路發生故障的單元電路。遇到部分電路損壞又苦于沒有配件時,可以切除該電路,然后給控制電路模擬一個正常信息。比如遇到PFC部分外部控制元件損壞 時,就可以拆掉外部控制元件,直接將控制信息傳輸到PFC電路,使PFC得到供電照樣正常工作,一旦買到配件,盡量恢復電路原貌。

    需要說明的是,檢修電源板時,需要斷開一部分負載或電路,但一定不能斷開穩壓電路和尖峰吸收電路,否則可能損壞元器件。

    (5)代換法

    當電源電路板因故無法修復時,也可采用整板代換的方法維修。代換時需挑選輸出電壓相同、輸出電流和功率等于或大于被代換的電源板,并注意開關機電路的控制電路與新電源板匹配。

    當選擇的電源板缺少一組電壓輸出時,如果缺少的一組電壓較低,可用較高的一組輸出電壓,用三端穩壓器穩壓后替換,如選擇的電源板輸 出+24V、+12V、+5V三組,而被代換的電源板需要+24V、+12V、+9V、+5V四組電壓,可在+12V輸出端外接7809三端穩壓器穩壓 后,產生+9V,以滿足代換需求。

    液晶彩電電源板常見維修方法

    液晶電視電源板故障處理方法

    通常采用兩種處理辦法:即靜態測試法和動態測試法。

    一、靜態測試法

    靜態測試法是指在不通電的情況下,用萬用表的電阻檔或二極管檔測試板中的元器件,找出故障點。此方法主要用于保險絲被燒斷、器件有明顯被燒壞的情形,以及判斷電源模塊是否有故障。

    二、動態測試法

    動態測試法是指通過萬用表的電壓檔測試電源板關鍵點的電壓,而后根據電壓來判斷故障元件的方法。此方法主要用于無明顯器件燒壞、保險絲完好、繼電器有“滴答”聲、有部分電壓輸出、及用“靜態”法無法測試無法査出故障的場合,具體方法如下:

    (1)、斷開負載,即拔掉與電源板相連的連接器,將電源控制腳STB強制接地(目的是使得繼電器接通)。

    (2)、接通電源,繼電器接通,測各組輸出電壓找出異常電壓組,再測相應的關鍵芯片各腳電壓,再根據異常點找出不良器件。

    (3)、如果將STB腳強制接地后,繼電器閉合后又隨即“滴答”一聲斷開,這時要先確定電壓輸出端是否有對地短路,或過壓引起保護電路啟動。如短路,可用測試對地電阻來査找故障點;如果未發現有上述現象,這時可分別斷開保護電路來査找故障,同時要注意觀察繼電器的動作。

    液晶電視的電源板在整機上故障率是相當高的,也是我們修理液晶電視的重點和難點之一,容易給人以迷惑。他的相當一部分能量供給燈板驅動電路(根據發光源不同分為高壓板和LED燈板兩類)和主板上,一旦電視出現不開機、黑屏、紋波干擾、不定時關機等現象時,我們往往搞不清楚故障是出在電源板、主板、燈管(條)還是燈驅動板上,給維修造成很多彎路。
