1．實驗任務

當按下開關SP1，AT89S51單片機產生“叮咚”聲從P1.0端口輸出到LM386，經過放大之后送入喇叭。

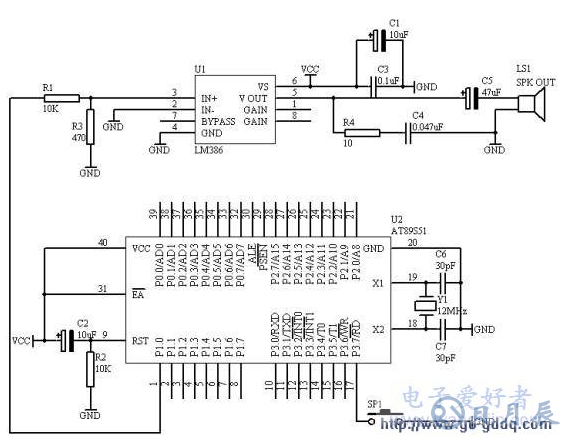

2．電路原理圖

圖4.19.1

3．系統板上硬件連線

（1）．把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；

（2）．在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐或者是16歐的喇叭；

（3）．把“單片機系統”區域中的P3.7/RD端口用導線連接到“獨立式鍵盤”區域中的SP1端口上；

4．程序設計方法

（1）．我們用單片機實定時/計數器T0來產生700Hz和500HZ的頻率，根據定時/計數器T0，我們?nèi)《〞r(shí)250us，因此，700HZ的頻率要經過3次250us的定時，而500HZ的頻率要經過4次250us的定時。

（2）．在設計過程，只有當按下SP1之后，才啟動T0開始工作，當T0工作完畢，回到最初狀態。

（3）．“叮”和“咚”聲音各占用0.5秒，因此定時/計數器T0要完成0.5秒的定時，對于以250us為基準定時2000次才可以。

6．匯編源程序

T5HZ EQU 30H

T7HZ EQU 31H

T05SA EQU 32H

T05SB EQU 33H

FLAG BIT 00H

STOP BIT 01H

SP1 BIT P3.7

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START： MOV TMOD，#02H

MOV TH0，#06H

MOV TL0，#06H

SETB ET0

SETB EA

NSP： JB SP1，NSP

LCALL DELY10MS

JB SP1，NSP

SETB TR0

MOV T5HZ，#00H

MOV T7HZ，#00H

MOV T05SA，#00H

MOV T05SB，#00H

CLR FLAG

CLR STOP

JNB STOP，$

LJMP NSP

DELY10MS： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

RET

INT_T0： INC T05SA

MOV A，T05SA

CJNE A，#100，NEXT

MOV T05SA，#00H

INC T05SB

MOV A，T05SB

CJNE A，#20，NEXT

MOV T05SB，#00H

JB FLAG，STP

CPL FLAG

LJMP NEXT

STP： SETB STOP

CLR TR0

LJMP DONE

NEXT： JB FLAG，S5HZ

INC T7HZ

MOV A，T7HZ

CJNE A，#03H，DONE

MOV T7HZ，#00H

CPL P1.0

LJMP DONE

S5HZ： INC T5HZ

MOV A，T5HZ

CJNE A，#04H，DONE

MOV T5HZ，#00H

CPL P1.0

LJMP DONE

DONE： RETI

END

7．C語言源程序

#include

unsigned char t5hz;

unsigned char t7hz;

unsigned int tcnt;

bit stop;

bit flag;

void main（void）

{

unsigned char i，j;

TMOD=0x02;

TH0=0x06;

TL0=0x06;

ET0=1;

EA=1;

while（1）

{

if（P3_7==0）

{

for（i=10;i》0;i--）

for（j=248;j》0;j--）;

if（P3_7==0）

{

t5hz=0;

t7hz=0;

tcnt=0;

flag=0;

stop=0;

TR0=1;

while（stop==0）;

}

}

}

}

void t0（void） interrupt 1 using 0

{

tcnt++;

if（tcnt==2000）

{

tcnt=0;

if（flag==0）

{

flag=~flag;

}

else

{

stop=1;

TR0=0;

}

}

if（flag==0）

{

t7hz++;

if（t7hz==3）

{

t7hz=0;

P1_0=~P1_0;

}

}

else

{

t5hz++;

if（t5hz==4）

{

t5hz=0;

P1_0=~P1_0;

}

}

}
