    1.實驗任務

    如圖4.13.1所示,P0端口接動態數碼管的字形碼筆段,P2端口接動態數碼管的數位選擇端,P1.7接一個開關,當開關接高電平時,顯示“12345”字樣;當開關接低電平時,顯示“HELLO”字樣。

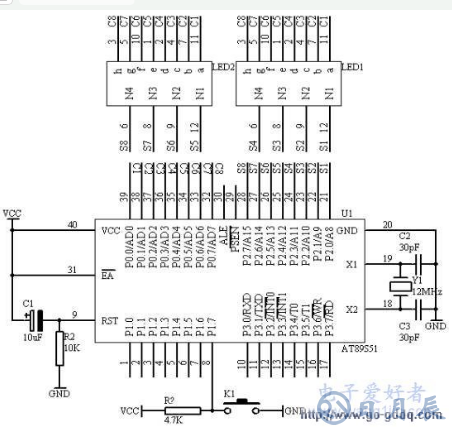

    2.電路原理圖

    51單片機控制動態數碼管顯示12345和HELLO字樣的設計

    圖4.13.1

    3.系統板上硬件連線

    (1).把“單片機系統”區域中的P0.0/AD0-P0.7/AD7用8芯排線連接到“動態數碼顯示”區域中的a-h端口上;

    (2).把“單片機系統”區域中的P2.0/A8-P2.7/A15用8芯排線連接到“動態數碼顯示”區域中的S1-S8端口上;

    (3).把“單片機系統”區域中的P1.7端口用導線連接到“獨立式鍵盤”區域中的SP1端口上;

    4.程序設計內容

    (1).動態掃描方法

    動態接口采用各數碼管循環輪流顯示的方法,當循環顯示頻率較高時,利用人眼的暫留特性,看不出閃爍顯示現象,這種顯示需要一個接口完成字形碼的輸出(字形選擇),另一接口完成各數碼管的輪流點亮(數位選擇)。

    (2).在進行數碼顯示的時候,要對顯示單元開辟8個顯示緩沖區,每個顯示緩沖區裝有顯示的不同數據即可。

    (3).對于顯示的字形碼數據我們采用查表方法來完成。

    5.程序框圖

    51單片機控制動態數碼管顯示12345和HELLO字樣的設計

    圖4.13.2

    6.匯編源程序

    ORG 00H

    START: JB P1.7,DIR1

    MOV DPTR,#TABLE1

    SJMP DIR

    DIR1: MOV DPTR,#TABLE2

    DIR: MOV R0,#00H

    MOV R1,#01H

    NEXT: MOV A,R0

    MOVC A,@A+DPTR

    MOV P0,A

    MOV A,R1

    MOV P2,A

    LCALL DAY

    INC R0

    RL A

    MOV R1,A

    CJNE R1,#0DFH,NEXT

    SJMP START

    DAY: MOV R6,#4

    D1: MOV R7,#248

    DJNZ R7,$

    DJNZ R6,D1

    RET

    TABLE1: DB 06H,5BH,4FH,66H,6DH

    TABLE2: DB 78H,79H,38H,38H,3FH

    END

    7.C語言源程序

    #include

    unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};

    unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};

    unsigned char i;

    unsigned char a,b;

    unsigned char temp;

    void main(void)

    {

    while(1)

    {

    temp=0xfe;

    for(i=0;i《5;i++)

    {

    if(P1_7==1)

    {

    P0=table1[i];

    }

    else

    {

    P0=table2[i];

    }

    P2=temp;

    a=temp《《(i+1);

    b=temp》》(7-i);

    temp=a|b;

    for(a=4;a》0;a--)

    for(b=248;b》0;b--);

    }

    }

    }
