1、數字萬用表是電子測量的一個利器，日常生活中可以用來測量線路的通斷。萬用表分為數字萬用表和指針萬用表。一般分為電壓檔（交流+直流）、電流檔（交流+直流）、電阻檔。測量通斷要用到電阻檔，是最簡單的功能。
2、我們以一個牙科探針為例進行說明，探針是一個塑料柄，連接有兩根金屬針，這類似于我們平時的帶皮電線，為了判斷A點和B點是否導通，我們用以下步驟：
1）首先保證接線正確，黑線插入COM插口，紅線插入V（omiga，或者二級管接口）
2）檔位，放在電阻檔的200處，或者“蜂鳴器，二極管”那一檔。
3）紅筆或者黑筆分別接要測量的A，B兩頭。如果是A，B是斷開的，則液晶屏會顯示“1”，表示電阻無窮大。

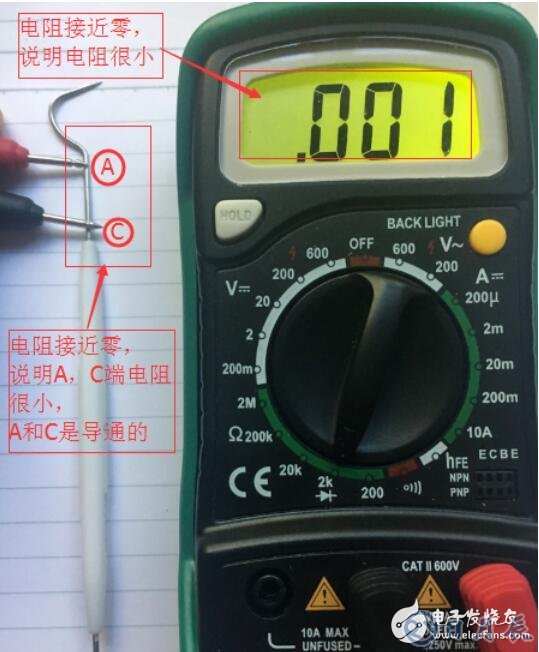

4）用同樣方法，來測量A、C點，判斷其是否接通。如果電線是接通的，則會有蜂鳴提示音，而且液晶屏顯示接近“0”的數字，本例中顯示“0.001”；當使用電阻檔時，如果電線是接通的，則會顯示小于200的跳動的數字。萬用表精度不同，這個測量數字也不同，但導通時，都會是接近零的數字 。
用上述方法，可以在日常生活中應用，如測量導線的通斷，電器開關的通斷等。

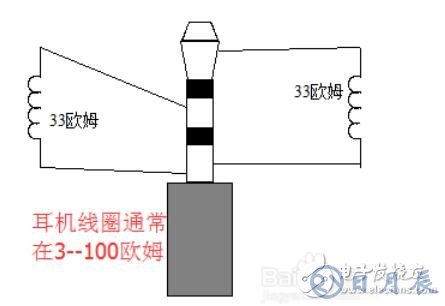

3、在日常生活中，還有另外一些器件，也可以用這種方法測量，如耳機、喇叭等，只是其電阻會稍微大一些。下圖是一個耳機的示意圖，可以看到，一共有左右兩個聲道，其實質是公共端和左、右聲道端分別接了一個線圈，通電時振動發聲。線圈的電阻一般為30-100歐姆。
4、實際測量時，可以將紅黑表筆分別接公共端和左右聲道端，注意紅黑表筆之間不要碰線。下面的示例可以看到，測得左聲道和公共端之間的電阻為33歐姆，說明這個聲道是正常的。也可以用同樣的方法來判斷另一個聲道。
5、對于指針萬用表來說：
1）正確連接紅表筆和黑表筆
2）紅黑表筆接要測量線的兩端
3）如果指針電阻接近于零，或者比較小，則說明線是連通的。如果不動，或者電阻很大，則說明線是斷開的。
