1．實驗任務
做單一燈的左移右移，硬件電路如圖4.4.1所示，八個發光二極管L1－L8分別接在單片機的P1.0－P1.7接口上，輸出“0”時，發光二極管亮，開始時P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重復循環。

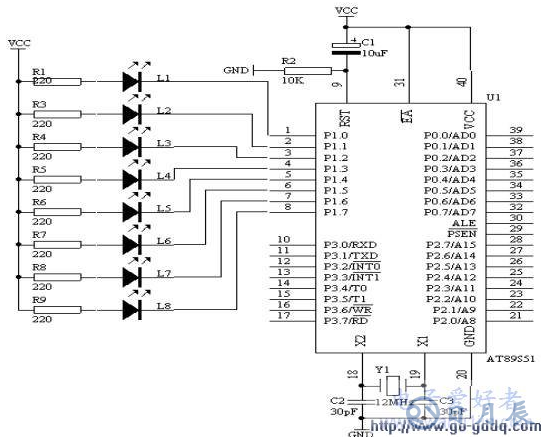

2．電路原理圖
圖4.4.1
3．系統板上硬件連線
把“單片機系統”區域中的P1.0－P1.7用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L8端口上，要求：P1.0對應著L1，P1.1對應著L2，……，P1.7對應著L8。
4．程序設計內容
我們可以運用輸出端口指令MOV P1，A或MOV P1，＃DATA，只要給累加器值或常數值，然后執行上述的指令，即可達到輸出控制的動作。
每次送出的數據是不同，具體的數據如下表1所示
表1

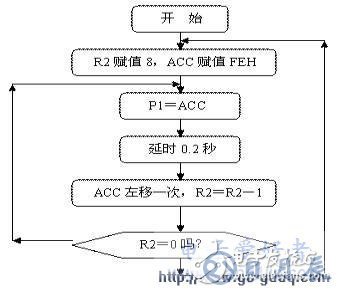

5．程序框圖
圖4.4.2
6．匯編源程序
ORG 0
START： MOV R2，#8
MOV A，#0FEH
SETB C
LOOP： MOV P1，A
LCALL DELAY
RLC A
DJNZ R2，LOOP
MOV R2，#8
LOOP1： MOV P1，A
LCALL DELAY
RRC A
DJNZ R2，LOOP1
LJMP START
DELAY： MOV R5，#20 ;
D1： MOV R6，#20
D2： MOV R7，#248
DJNZ R7，$
DJNZ R6，D2
DJNZ R5，D1
RET
END
7．C語言源程序
#include
unsigned char i;
unsigned char temp;
unsigned char a，b;
void delay（void）
{
unsigned char m，n，s;
for（m=20;m》0;m--）
for（n=20;n》0;n--）
for（s=248;s》0;s--）;
}
void main（void）
{
while（1）
{
temp=0xfe;
P1=temp;
delay（）;
for（i=1;i《8;i++）
{
a=temp
b=temp》》（8-i）;
P1=a|b;
delay（）;
}
for（i=1;i《8;i++）
{
a=temp》》i;
b=temp《《（8-i）;
P1=a|b;
delay（）;
}
}
}
