1．實驗任務
用P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms，交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。
2．電路原理圖

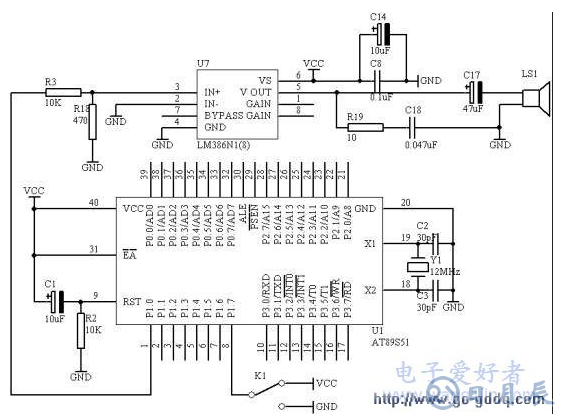

圖4.6.1
3．系統板上硬件連線
（1）．把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；
（2）．在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭；
（3）．把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上；
4．程序設計內容
（1）．信號產生的方法
500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次；
5．程序框圖
圖4.6.2
6．匯編源程序
FLAG BIT 00H
ORG 00H
START： JB P1.7，START
JNB FLAG，NEXT
MOV R2，#200
DV： CPL P1.0
LCALL DELY500
LCALL DELY500
DJNZ R2，DV
CPL FLAG
NEXT： MOV R2，#200
DV1： CPL P1.0
LCALL DELY500
DJNZ R2，DV1
CPL FLAG
SJMP START
DELY500： MOV R7，#250
LOOP： NOP
DJNZ R7，LOOP
RET
END
7．C語言源程序
#include
#include
bit flag;
unsigned char count;
void dely500（void）
{
unsigned char i;
for（i=250;i》0;i--）
{
_nop_（）;
}
}
void main（void）
{
while（1）
{
if（P1_7==0）
{
for（count=200;count》0;count--）
{
P1_0=~P1_0;
dely500（）;
}
for（count=200;count》0;count--）
{
P1_0=~P1_0;
dely500（）;
dely500（）;
}
}
}
}
