動態掃描顯示接口是單片機中應用最為廣泛的一種顯示方式之一。其接口電路是把所有顯示器的8個筆劃段a-h同名端連在一起，而每一個顯示器的公共極COM是各自獨立地受I/O線控制。CPU向字段輸出口送出字形碼時，所有顯示器接收到相同的字形碼，但究竟是那個顯示器亮，則取決于COM端，而這一端是由I/O控制的，所以我們就可以自行決定何時顯示哪一位了。而所謂動態掃描就是指我們采用分時的方法，輪流控制各個顯示器的COM端，使各個顯示器輪流點亮。
在輪流點亮掃描過程中，每位顯示器的點亮時間是極為短暫的（約1ms），但由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位顯示器并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感。
下圖所示就是我們的實驗板上的動態掃描接口。由89C51的P0口能灌入較大的電流，所以我們采用共陽的數碼管，并且不用限流電阻，而只是用兩只1N4004進行降壓后給數碼管供電，這里僅用了兩只，實際上還可以擴充。它們的公共端則由PNP型三極管8550控制，顯然，如果8550導通，則相應的數碼管就可以亮，而如果8550截止，則對應的數碼管就不可能亮，8550是由P2.7，P2.6控制的。這樣我們就可以通過控制P27、P26達到控制某個數碼管亮或滅的目的。
下面的這個程序，就是用實驗板上的數碼管顯示0和1。
FIRST EQU P2.7 ;第一位數碼管的位控制
SECOND EQU P2.6 ;第二位數碼管的位控制
DISPBUFF EQU 5AH ;顯示緩沖區為5AH和5BH
ORG 0000H
AJMP START
ORG 30H
START：
MOV SP，#5FH ;設置堆棧
MOV P1，#0FFH
MOV P0，#0FFH
MOV P2，#0FFH ;初始化，所顯示器，LED滅
MOV DISPBUFF，#0 ;第一位顯示0
MOV DISPBUFF+1，#1 ;第二握顯示1
LOOP：
LCALL DISP ;調用顯示程序
AJMP LOOP
;主程序到此結束
DISP：
PUSH ACC;ACC入棧
PUSH PSW ;PSW入棧
MOV A，DISPBUFF ;取第一個待顯示數
MOV DPTR，#DISPTAB ;字形表首地址
MOVC A，@A+DPTR ;取字形碼
MOV P0，A ;將字形碼送P0位（段口）
CLR FIRST ;開第一位顯示器位口
LCALL DELAY ;延時1毫秒
SETB FIRST ;關閉第一位顯示器（開始準備第二位的數據）
MOV A，DISPBUFF+1 ;取顯示緩沖區的第二位
MOV DPTR，#DISPTAB
MOVC A，@A+DPTR
MOV P0，A ;將第二個字形碼送P0口
CLR SECOND ;開第二位顯示器
LCALL DELAY ;延時
SETB SECOND ;關第二位顯示
POP PSW
POP ACC
RET
DELAY： ;延時1毫秒
PUSH PSW
SETB RS0
MOV R7，#50
D1： MOV R6，#10
D2： DJNZ R6，$
DJNZ R7，D1
POP PSW
RET
DISPTAB:DB 28H，7EH，0a4H，64H，72H，61H，21H，7CH，20H，60H
END
從上面的例子中可以看出，動態掃描顯示必須由CPU不斷地調用顯示程序，才能保證持續不斷的顯示。
上面的這個程序可以實現數字的顯示，但不太實用，為什么呢？這里僅是顯示兩個數字，并沒有做其他的工作，因此，兩個數碼管輪流顯示1毫秒，沒有問題，實際的工作中，當然不可能只顯示兩個數字，還是要做其他的事情的，這樣在二次調用顯示程序之間的時間間隔就不一不定了，如果時間間隔比較長，就會使顯示不連續。而實際工作中是很難保證所有工作都能在很短時間內完成的。況且這個顯示程序也有點“浪費”，每個數碼管顯示都要占用1個毫秒的時間，這在很多合是不允許的，怎么辦呢？我們可以借助于定時器，定時時間一到，產生中斷，點亮一個數碼管，然后馬上返回，這個數碼管就會一直亮到下一次定時時間到，而不用調用延時程序了，這段時間可以留給主程序干其他的事。到下一次定時時間到則顯示下一個數碼管，這樣就很少浪費了。
Counter EQU 59H ;計數器，顯示程序通過它得知現正顯示哪個數碼管
FIRST EQU P2.7 ;第一位數碼管的位控制
SECOND EQU P2.6 ;第二位數碼管的位控制
DISPBUFF EQU 5AH ;顯示緩沖區為5AH和5BH
ORG 0000H
AJMP START
ORG 000BH ;定時器T0的入口
AJMP DISP ;顯示程序
ORG 30H
START：
MOV SP，#5FH ;設置堆棧
MOV P1，#0FFH
MOV P0，#0FFH
MOV P2，#0FFH ;初始化，所顯示器，LED滅
MOV TMOD，#00000001B ;定時器T0工作于模式1（16位定時/計數模式）
MOV TH0，#HIGH（65536-2000）
MOV TL0，#LOW（65536-2000）
SETB TR0
SETB EA
SETB ET0
MOV Counter，#0 ;計數器初始化
MOV DISPBUFF，#0 ;第一位始終顯示0
MOV A，#0
LOOP：
MOV DISPBUFF+1，A ;第二位輪流顯示0-9
INC A
LCALL DELAY
CJNE A，#10，LOOP
MOV A，#0
AJMP LOOP ;在此中間可以按排任意程序，這里僅作示范。
;主程序到此結束
DISP： ;定時器T0的中斷響應程序
PUSH ACC ;ACC入棧
PUSH PSW ;PSW入棧
MOV TH0，#HIGH（65536-2000） ;定時時間為2000個周期，約2170微秒（11.0592M）
MOV TL0，#LOW（65536-2000）
SETB FIRST
SETB SECOND ;關顯示
MOV A，#DISPBUFF ;顯示緩沖區首地址
ADD A，Counter
MOV R0，A
MOV A，@R0 ;根據計數器的值取相應的顯示緩沖區的值
MOV DPTR，#DISPTAB ;字形表首地址
MOVC A，@A+DPTR ;取字形碼
MOV P0，A ;將字形碼送P0位（段口）
MOV A，Counter ;取計數器的值
JZ DISPFIRST ;如果是0則顯示第一位
CLR SECOND ;否則顯示第二位
AJMP DISPNEXT
DISPFIRST：
CLR FIRST ;顯示第一位
DISPNEXT：
INC Counter ;計數器加1
MOV A，Counter
DEC A ;如果計數器計到2，則讓它回0
DEC A
JZ RSTCOUNT
AJMP DISPEXIT
RSTCOUNT：
MOV Counter，#0 ;計數器的值只能是0或1
DISPEXIT：
POP PSW
POP ACC
RETI
DELAY： ;延時130毫秒
PUSH PSW
SETB RS0
MOV R7，#255
D1： MOV R6，#255
D2： NOP
NOP
NOP
NOP
DJNZ R6，D2
DJNZ R7，D1
POP PSW
RET
DISPTAB:DB 28H，7EH，0a4H，64H，72H，61H，21H，7CH，20H，60H
END

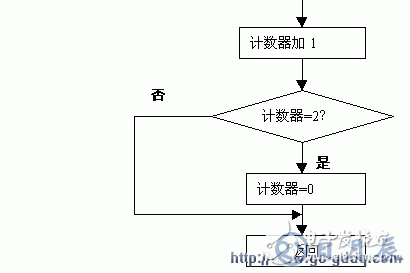

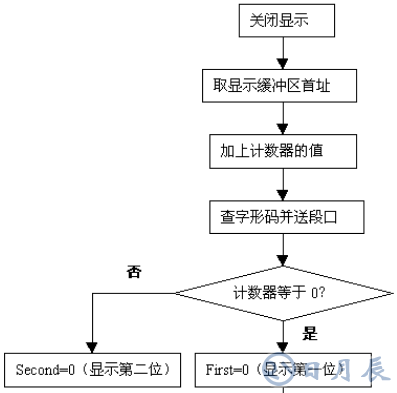

從上面的程序可以看出，和靜態顯示相比，動態掃描的程序稍有點復雜，不過，這是值得的。這個程序有一定的通用性，只要改變端口的值及計數器的值就可以顯示更多位數了。下面給出顯示程序的流程圖。
