描述:MSP430實現PWM。反映在LED燈上,可以看到LED燈的亮度不斷變化
//
// ACLK= n/a, MCLK= SMCLK= default DCO ~ 800k
//
// MSP430F13x
// -------------------
// /|| XIN|-
// | | | 32kHz
// --|RST XOUT|-
// | |
// | P1.2|--》LED
//
//

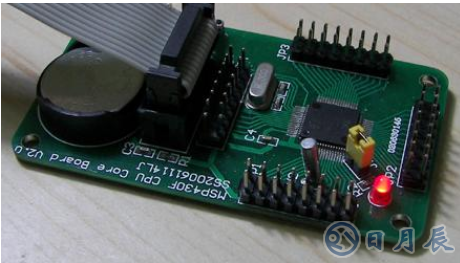

// 硬件電路:MSP430F135核心實驗板-I型
// 硬件連接:
//
// 調試器:MSP430FET全系列JTAG仿真器
// 調試軟件: IAR Embedded Workbench Version: 3.41A 編譯
//******************************************************************************
#include
void Init_CLK(void);
void Init_TimerA(void);
unsigned int nCount;
void Init_CLK(void)
{
unsigned int i;
//將寄存器的內容清零
//XT2震蕩器開啟
//LFTX1工作在低頻模式
//ACLK的分頻因子為1
BCSCTL1 = 0X00;
do
{
// 清除OSCFault標志
IFG1 &= ~OFIFG;
for (i = 0x20; i 》 0; i--);
}
while ((IFG1 & OFIFG) == OFIFG);
BCSCTL2 = 0X00;
//MCLK的時鐘源為TX2CLK:2.048MHz,分頻因子為0
BCSCTL2 += SELM1 + DIVM_0;
//SMCLK的時鐘源為TX2CLK:2.048MHz,分頻因子為1
BCSCTL2 += SELS + DIVS_0;
return;
}
void Init_TImerA(void)
{
nCount = 0;
TACTL = TASSEL1 + TACLR;// 選擇SMCLK,清除TAR
CCTL0 = CCIE;// CCR0 中斷允許
CCR0 = 65535 - 1;// PWM周期為256
CCTL1 = OUTMOD_7;// CCR1輸出模式為“復位/置位”模式
TACTL |= MC1;// 增記數模式
return;
}
#pragmavector=TIMERA0_VECTOR//TImer_A中斷函數
__interrupt void TImerA_ISR()
{
nCount += 655;
CCR1 = nCount;
}
int main(void)
{
// 關閉看門狗
WDTCTL = WDTPW + WDTHOLD;
P1DIR |= BIT2;// P1.2為輸出
P1SEL |= BIT2;// 選擇P1.2為TA1管腳
// 關閉中斷
_DINT();
// 初始化
Init_CLK();
Init_TimerA();
// 打開中斷
_EINT();
for(;;)
{
//CUP進入低功耗模式
_BIS_SR(LPM0_bits);
_NOP();
}
}
