18W全兼容快充充電器方案方案是由易能微電子科技有限公司提供的快充適配器協議芯片EDP3032來設計實現，
該方案大體優勢如下：
1.兼容性：內部集成了 QC2.0、QC3.0、PE1.0、AFC、FCP、SCP、 VOOC、BC1.2 DCP、APPLE 2.4A 快充協議。
2.安全性：支持輸出電壓自適應，還集成了輸出欠壓、過壓、短路保護等 多重安全保護功能。
3.價格優勢：價格遠低于原廠充電器，且充電速度相當快。
4.方案可靠性：可靠性高，該方案由易能微電子科技有限公司授權提供，本方案經歷了7次的優化修改最終成形；該方案主芯片也是由易能授權提供，易能的可重構電源IC具有完全的自主知識產權，目前已經取得知識產權11項，實用新型專利7項；集成電路布圖設計2項；發明專利1項；計算機軟件著作權受理1項，榮獲了2014年度EET最佳電源芯片獎，2015年度EET、EDN、ESM最佳電源管理IC獎，2015年工信部“中國芯”最具潛質產品獎，公司還榮獲第四屆中國科技創新創業大賽信息行業第一名的榮譽稱號。
5.售后有保障：華強芯城提供產品質量服務，易能微電子科技有限公司唯一代理商中電提供技術支持。

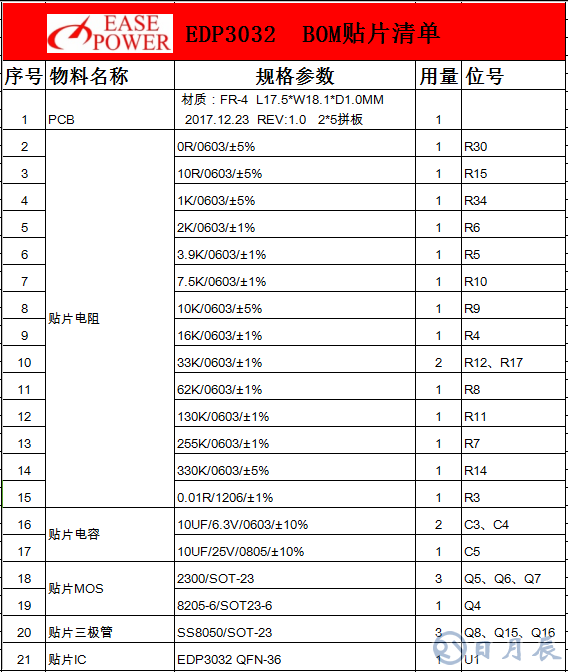

BOM物料清單：
◆全協議快充電源適配器。
EDP3032 全兼容 QC/PE/AFC/FCP/SCP/VOOC 快充協議 IC 方案。
方案集成度高，外圍原件少. 輸出功率 18W. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生產簡單，是當前市面上快充協議最全，兼容性最好一款適配器協議芯片方案.
協議 IC 部分：
?支持 BC1.2 DCP, QC2.0，QC3.0，PE， AFC，F(xiàn)CP, SCP, VOOC, APPLE 2.4A 快充 協議;兼容市面上幾乎所有快充手機
?一路 A 口輸出

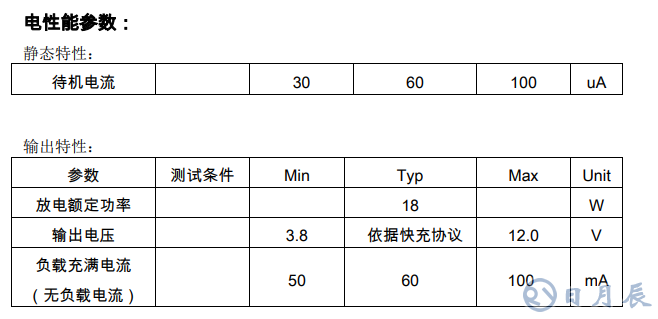

?輸出功率及過流點：18W (5V/3.4A, 9V/2.6A, 12V/2.2A )
? 輸出電壓：3.8 ~ 12V
AC-DC 前端：
?輸出功率 18W
?要求副邊反饋
? INPUT REF 電壓: 2.5V
?過流，過壓/欠壓，短路保護
Q1:產品不支持手機快充？
A1: 手機不兼容快充可能是因為沒有購買到合適的充電線，若確實不兼容可以反饋給我們。

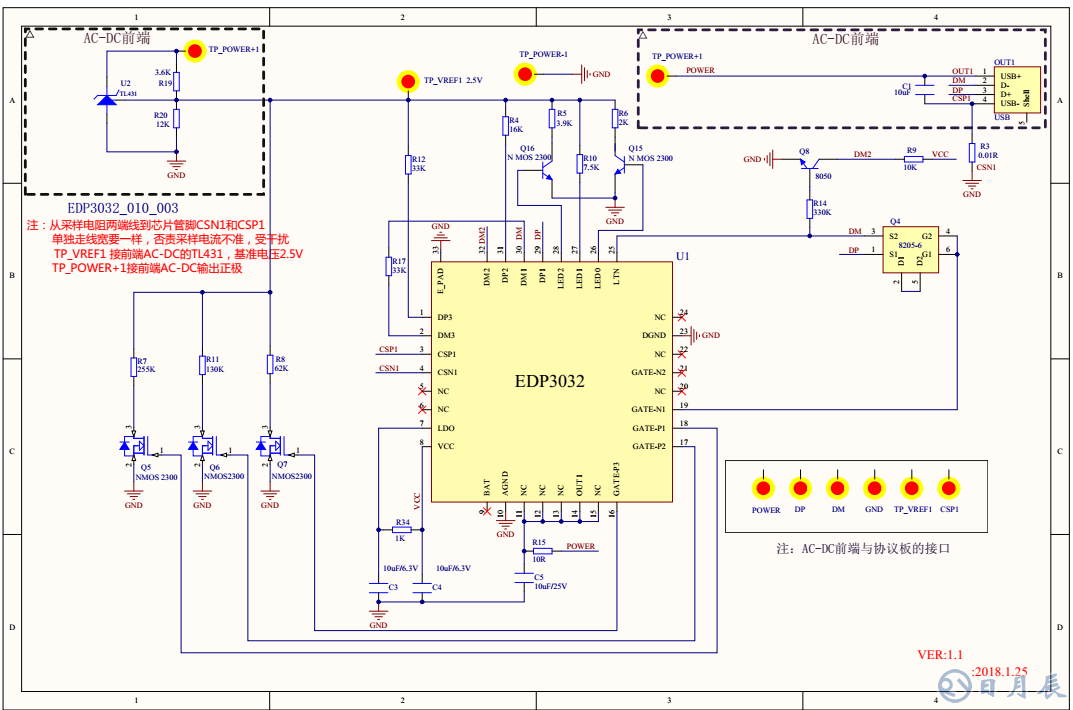

電路原理圖
| 圖片 | 數據手冊 | 商品名稱 | 產品型號 | 產品描述 | 品牌 | 單機用量 | 價格 | 操作 |
|---|---|---|---|---|---|---|---|---|
| 查看更多 | ||||||||
 |
電源管理芯片（PMIC) | EDP3020 | EDP3032兩路全兼容 PD/QC/PE/AFC/FCP快充協議IC方案，外圍元件少，熱效率優秀，元件溫度低于70℃ | easepower | 1 | 2.7500 | 在線訂購 | |
 |
-- | SS8550 Y2 (SOT-23) | CJ | 3 | 0.0000 | 在線訂購 | ||
 |
MOS(場效應管) | FS8205 | N溝道,Vdss=20V,Idss=6A | FORTUNE | 1 | 0.4500 | 在線訂購 | |
| 標準板規格書： | EDP3032 全兼容QC,PE,AFC,FCP,SCP,VOOC快充協議芯片方案_v1.20_20180313.pdf |
| IC規格書： | EDP3032 DATASHEETV1.5.pdf |
| BOM List： | 3032_010_003.xlsx |

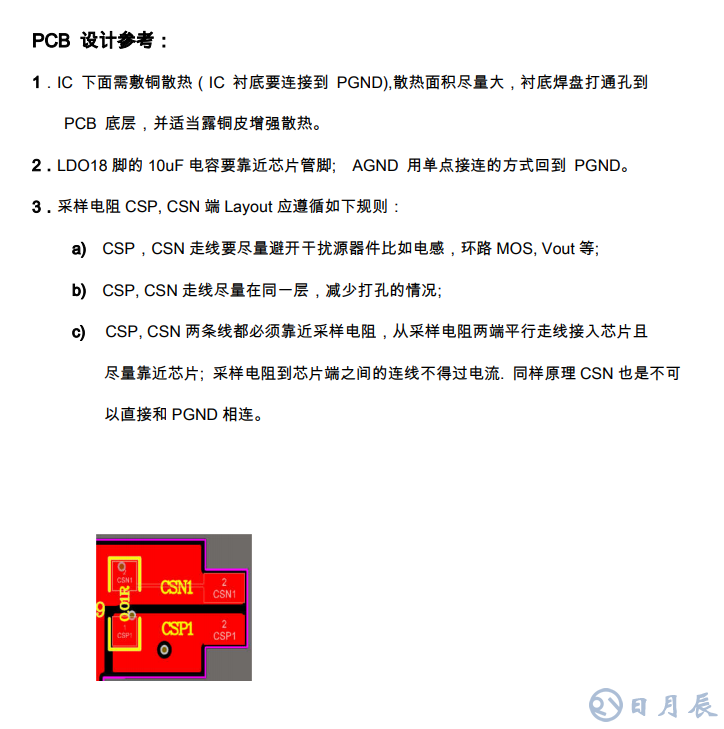

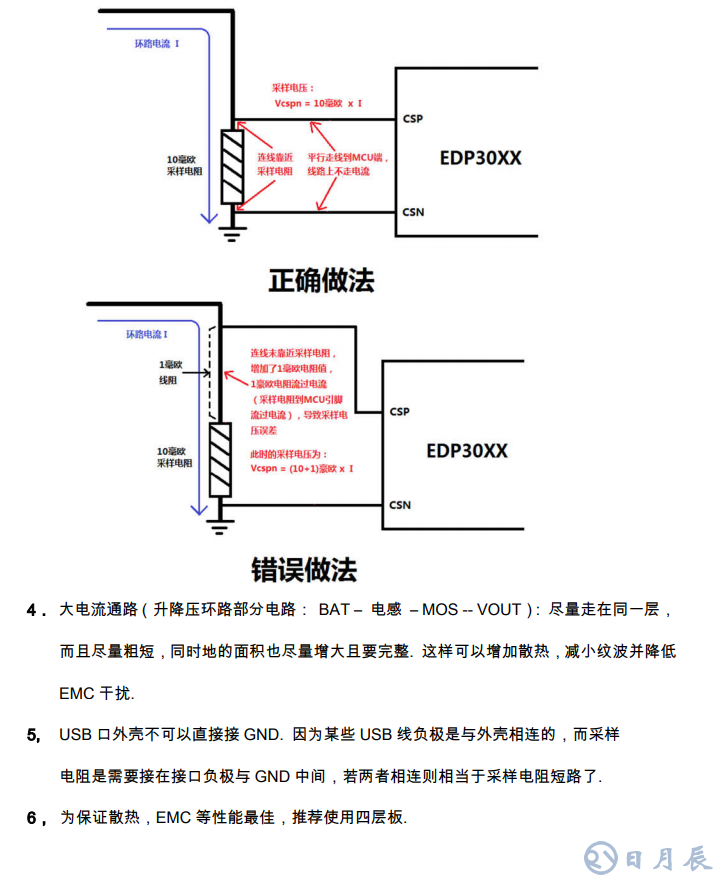

| 參考LAYOUT Gerber： | PCB設計注意事項_v1.00_20171225.pdf |
| 電路圖： | 3032_010_003.pdf |

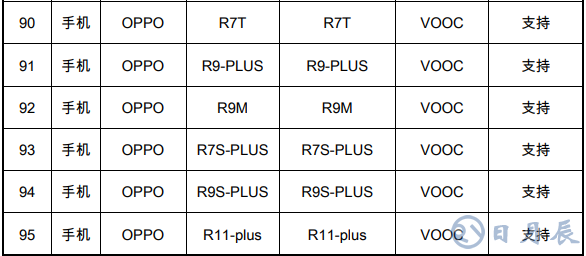

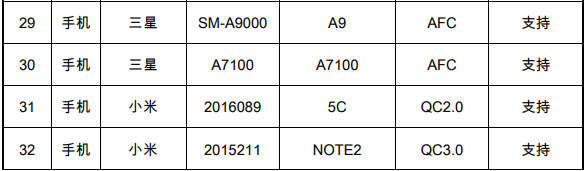

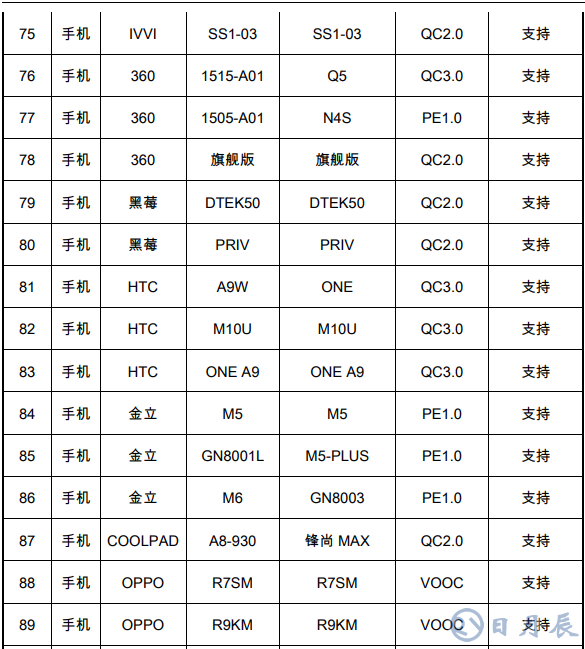

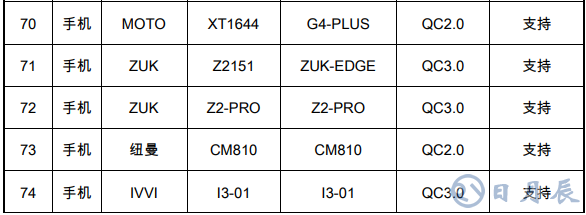

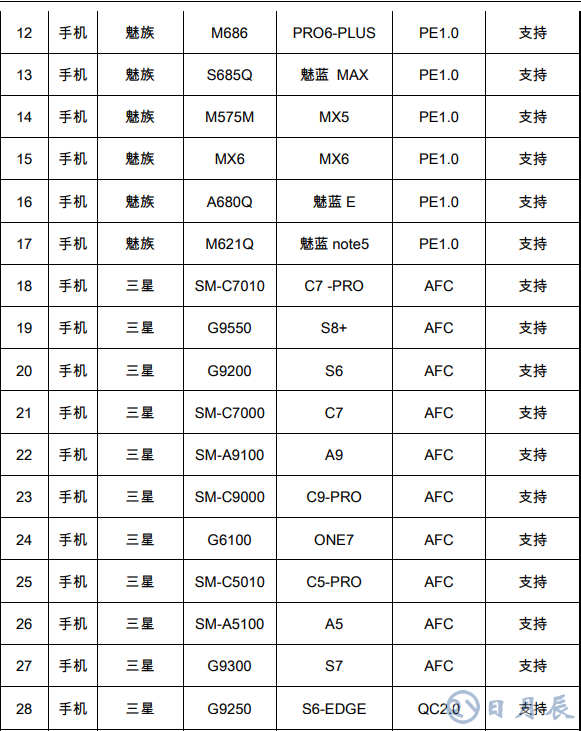

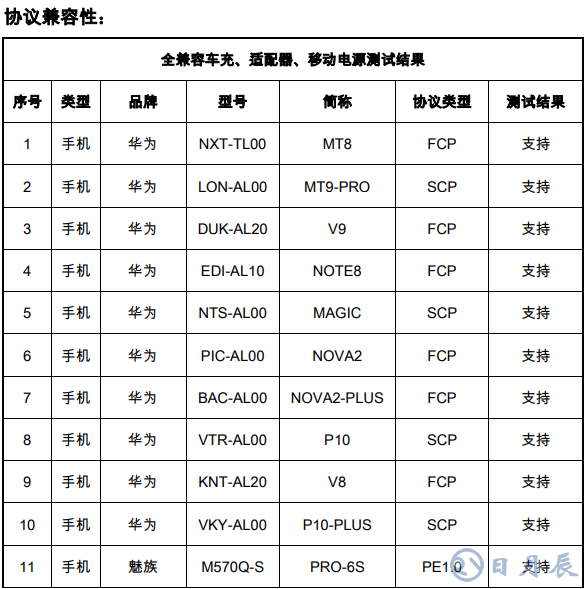

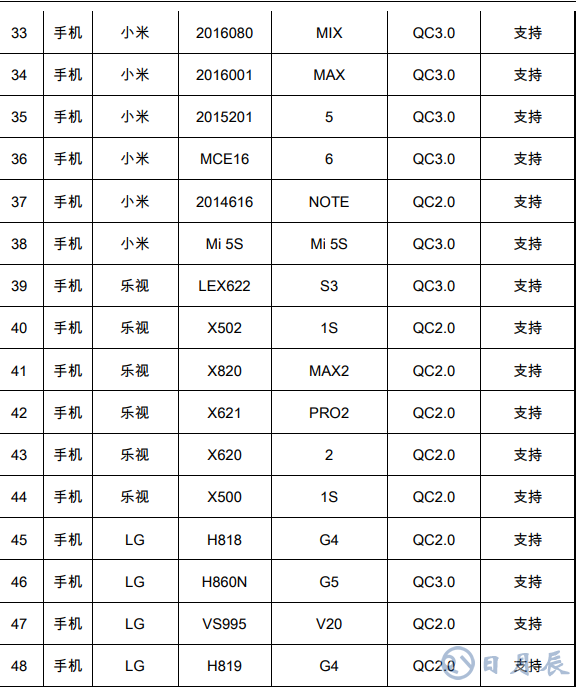

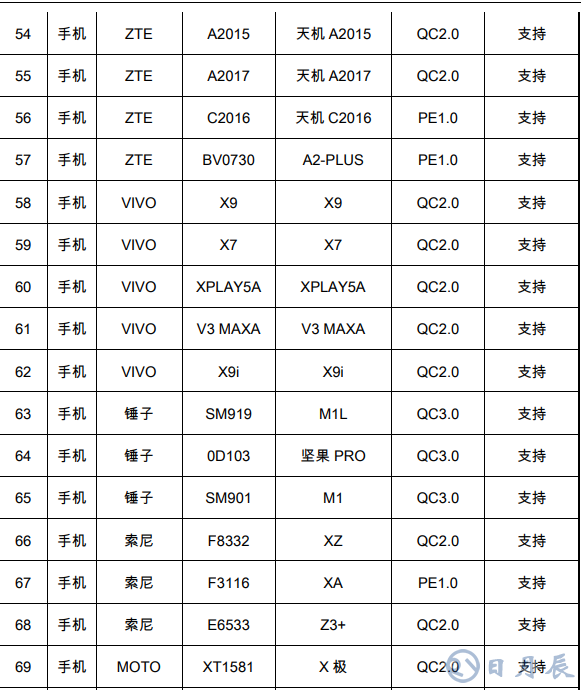

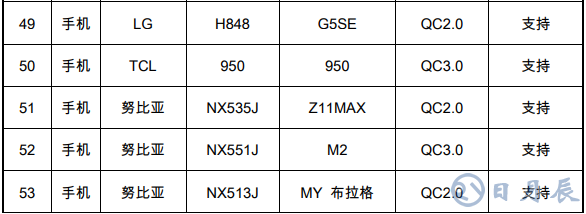

18W全兼容快充充電器方案協議兼容性

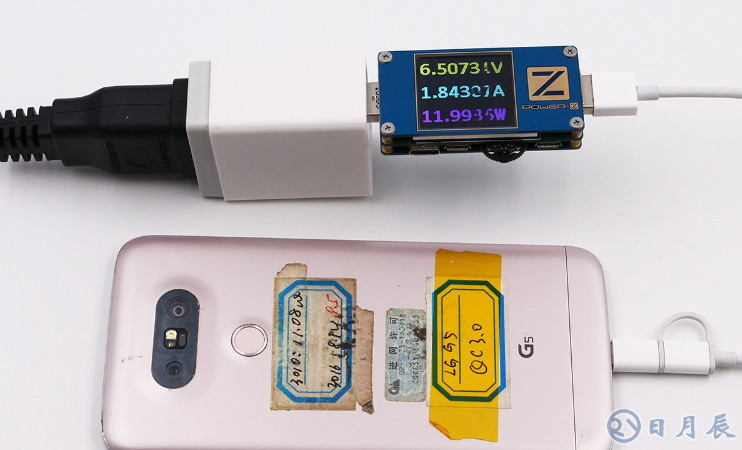

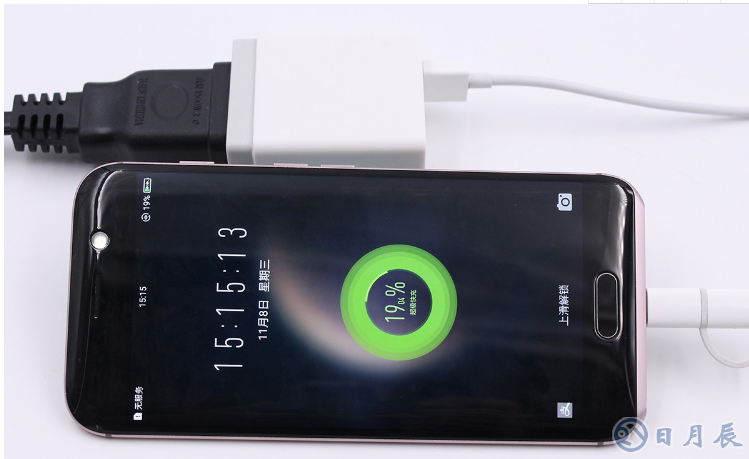

LG G5手機（QC協議）充電測試

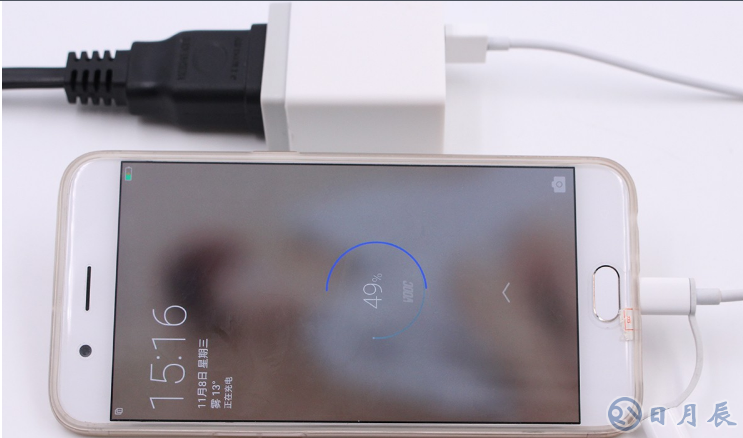

OPPO R11(VOOC協議)充電測試

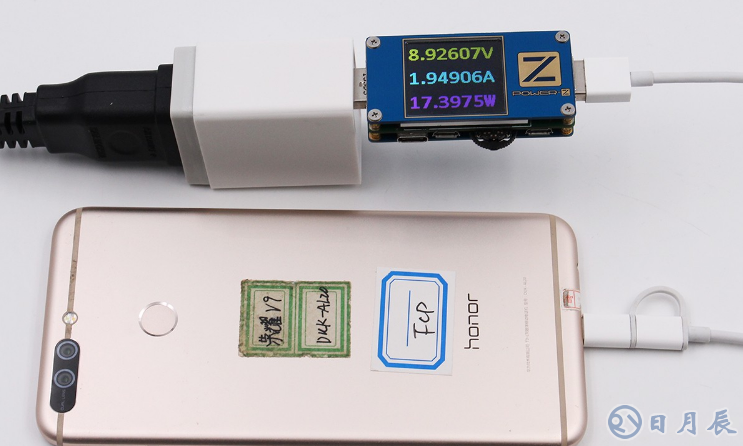

華為榮耀V9（FCP協議）充電測試
華為榮耀Magic(SCP協議)充電測試

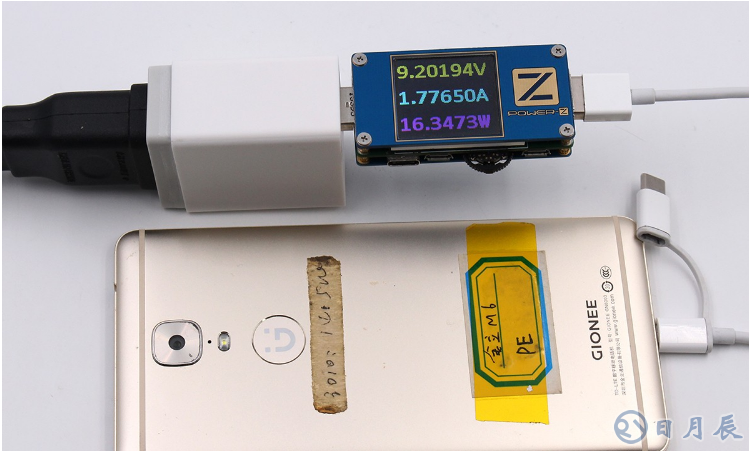

金立M6手機（PE協議）充電測試

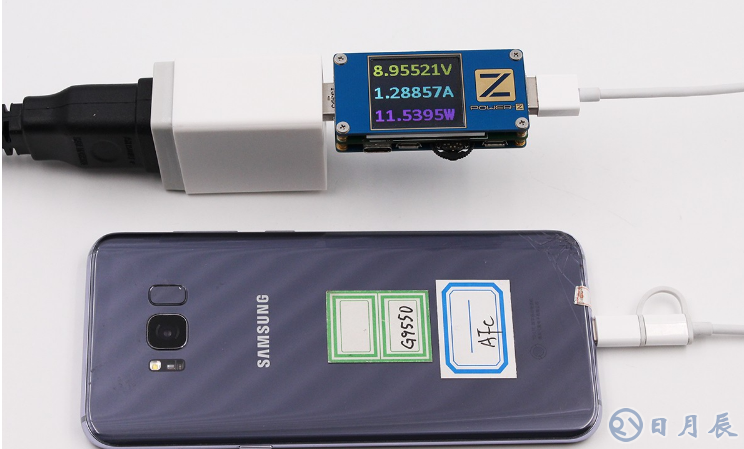

三星 S8+手機（AFC協議）充電測試
