今天為大家介紹一項國家發明專利——一種數字電能表在線校驗方法。該專利由國網重慶市電力公司電力科學研究院申請，并于2018年12月25日獲得授權公告。
本發明涉及電能表校驗設備領域，特別是一種數字式電能表在線校驗方法。
目前國家在數字化變電站建設的投資規模不斷增加，數字化變電站電能表的需求量也隨之增大，電子式電壓電流互感器、智能化一次設備的應用，使得電壓電流信號以基于IEC61850協議的以太網數字量輸入的數字化電能表已成為數字化變電站電能計量的重要設備。
雖然目前國內部分研究機構已經研制了相應的校驗設備，但是校驗方法以及校驗裝置多種多樣，不夠統一，同時其技術指標還沒有明確。數字化變電站中電子式互感器輸出形式為IEC61850-9-1數字信號幀，數字電能表接收此數字信號幀，直接進行數學運算得出電能。而在傳統的變電站中，電磁式互感器輸出的是模擬電壓電流信號，電能表將模擬量轉化為數字量，計算出電能。電子式互感器和數字電能表原理及接口方式都發生了根本性的改變。而目前針對數字化電能表相關的檢定規程尚未出臺，因此一般在具體的工程使用中，數字化電能表的檢定參照了JJG596《電子式多功能電能表檢定規程》中所規定的電子式多功能電能表檢測負荷點進行精度校驗?，F(xiàn)有校驗方法存在較大的弊端，校驗時需要在合并單元單獨引出電壓電流信號至預留的校驗接口，然后連接小型交換機，將由合并單元進入電能表的信號拔出，接入光纖轉換器，但是中轉換器工作期間數字電能表會失去信號，停止計量，造成計量損失。
因此，需要一種數字電能表在線校驗方法。
本發明的目的就是提供一種數字電能表在線校驗方法。

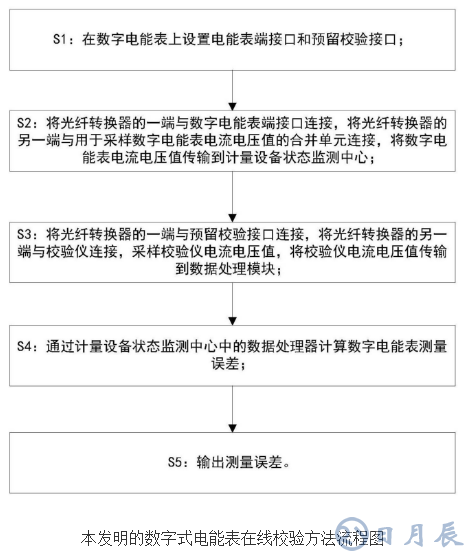

本發明的目的是通過這樣的技術方案實現的：本發明提供的一種數字電能表在線校驗方法，包括以下步驟：S1：在數字電能表上設置電能表端接口和預留校驗接口；S2：將光纖轉換器的一端與數字電能表端接口連接，將光纖轉換器的另一端與用于采樣數字電能表電流電壓值的合并單元連接，將數字電能表電流電壓值傳輸?shù)綌?shù)據處理模塊。
S3：將光纖轉換器的一端與預留校驗接口連接，將光纖轉換器的另一端與校驗儀連接，采樣校驗儀電流電壓值，將校驗儀電流電壓值傳輸?shù)綌?shù)據處理模塊；S4：通過數據處理模塊中的數據處理器計算數字電能表測量誤差；S5：輸出測量誤差。
所述測量誤差通過以下步驟來實現：
S41：根據數字電能表電流電壓值計算數字電能表的有功功率和無功功率；
S42：根據校驗儀電流電壓值計算校驗儀的有功功率和無功功率；
S43：分別計算數字電能表和校驗儀的有功功率差值；分別計算數字電能表和校驗儀的無功功率差值；
S44：判斷有功功率差值和無功功率差值是否同時大于預設閾值，如果是，則判斷待校驗數字電能表存在異常；
S45：如果否，則判斷待校驗數字電能表正常，輸出有功功率差值和無功功率差值；
所述預設閾值為校驗儀有功功率和無功功率的百分之0 .1-0 .3之間。
由于采用了上述技術方案，本發明具有如下的優點：本實用新型提供的數字式電能表無損電量現場校驗裝置克服了現有校驗裝置的校驗弊端，通過將合并單元引出的電壓電流信號傳輸至預留的校驗接口，再通過光纖轉換器傳輸?shù)叫ｒ?yàn)儀，實現數字化電能表不停運現場誤差檢定，避免了數字電能表中校驗過程期間失去信號而停止計量所造成計量損失。
