電伴熱原理是在絕熱層和被伴熱物體之間安裝發熱元件, 在發出電熱補充輸儲過程中所散失的熱量, 以維持被伴熱介質在一定的溫度范圍內。

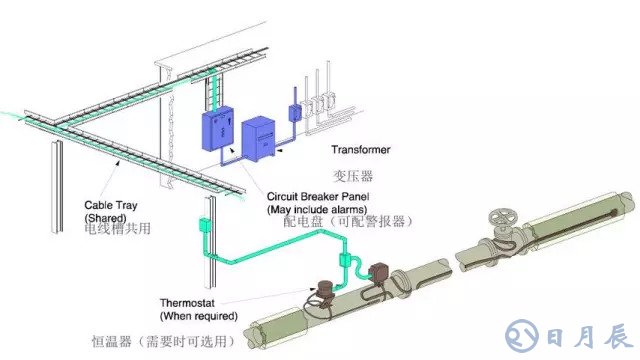

電伴熱結構及原理
電伴熱系統電源電纜敷設
電源電纜敷設到電伴熱現場后，通過電源接線盒與電伴熱帶連接。電源接線盒適用于危險區域。安裝時，注意接線盒頂部電纜入口處的密封，以避免雨水進入。接線盒及座基的結構如圖所示。

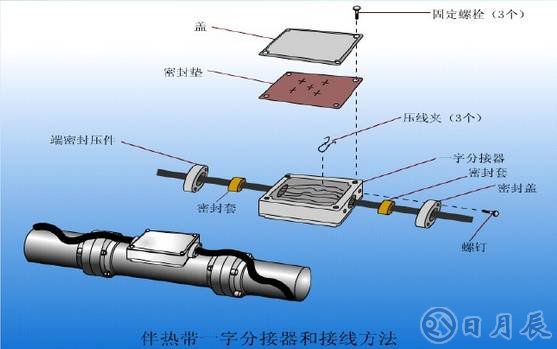

電伴熱帶中間“－”字型分線盒
電伴熱帶的中間分線盒有“－”字型和“T”字形兩種分線盒的作用一是在管道分支時，電伴熱帶也隨著分出支路，二是電伴熱帶出故障時，方便故障點的查找和確定，便于更換某一段電伴熱帶。中間分線盒的結構和接線方法如圖所示。
電伴熱帶中間“T”字型分線盒
電伴熱帶密封端子
在電伴熱帶的末端必須裝有密封端子，使電纜芯線免受潮氣侵蝕．并與帶電導體隔絕，安裝時，應避免密封端子和分線盒漫入液體中。密封端子的結構如圖所示。

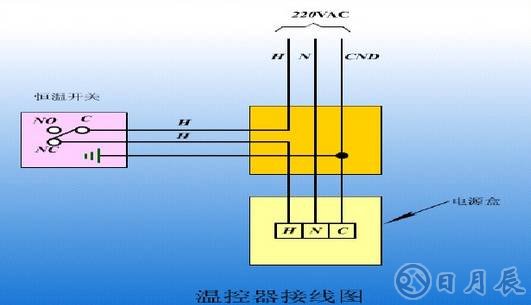

溫度控制器
雖然電伴熱帶可根據環境的溫度自動調節發熱量，般不需要裝溫度控制器，但對于某些溫度控制精度要求高的場合，則要在電伴熱帶的電源盒之前加裝溫度控制器。溫度控制盒的探頭暴露于周圍環境中，當環境溫度在設定溫度以下或以上時，能夠自動地接通或斷開電伴熱帶的電源。在溫度控制器的頂部盒蓋內?？烧{節溫度的設定值。
電伴熱線的安裝及操作單根伴熱線施工
◆用玻璃纖維膠帶每隔50cm將伴熱線固定于管道上
◆盡可能將伴熱線附在管道的下半方
◆在線路的每一供電點和尾端各預留50cm長的伴熱線
◆按設計纏繞布線

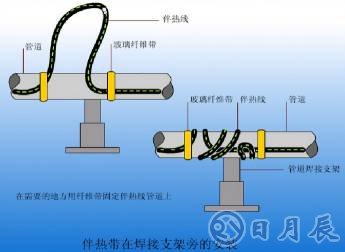

◆所有散熱體（如支架、法蘭等）就按設計圖要求預留所需伴熱線
注意：使用二通或三通配件處，伴熱線各端應預留40cm長度
電伴熱線的安裝及操作保溫層安裝注意事項
◆厚度及規格符合設計要求
◆施工時管道、保溫層須干燥
◆保溫層外加防水外罩
◆應避免損傷電伴熱線命安裝完后應立即對電伴熱線進行絕緣測試
◆在保溫層外加標簽注明“內有電伴熱線”，標明所有配件位置◆小于100m外徑的管道上，保溫層內徑應加大到13mm 。

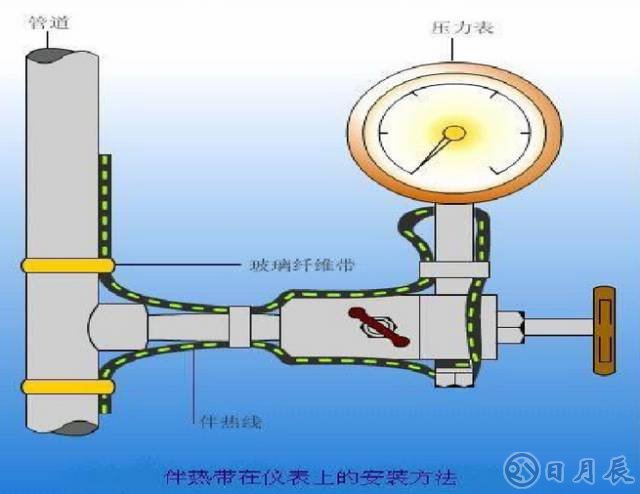

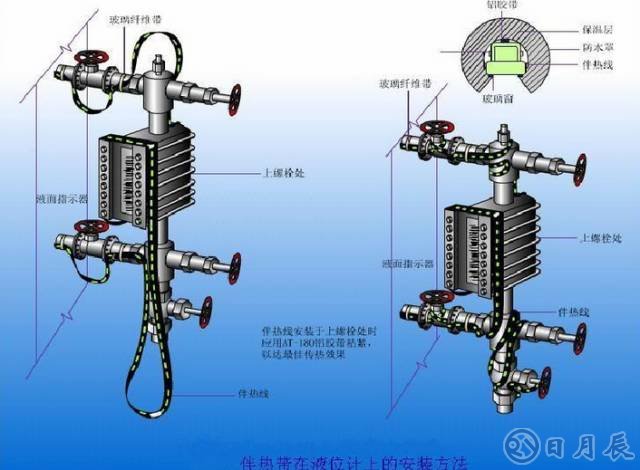

電伴熱帶的敷設
電伴熱帶的敷設要按一定的工藝要求進行。既要考虎到便于對電伴熱帶的檢修，也要考虎到便于線中閱體和液位計可拆部件的修理和更換。圖中給出了在各種情況下電伴熱帶的敷設圖。
電伴熱系統的操作維護
電伴熱系統在正確的安裝和操作時，其運行是安全可靠的，使用壽命也較長。但由于安裝運行維護不當，或運行過程中的工藝設備、管線運行狀態或溫度等條件的變化，會引起不必要的故障，減少使用壽命。這就要求操作人員要及時發現故障并查明原因，迅速解決，保證電伴熱系統安全可靠地運行。
下面是一些常見故障的檢修方法，可供參考：
1.開關跳閘

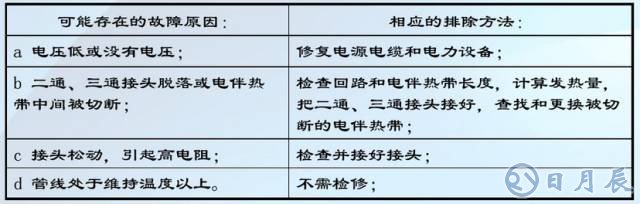

2.回路發熱量為0或低于額定值
3.回路發熱量正常，單管線達不到應有的維持溫度
