場效應管質量的簡易判斷
1.結型場效應管電極的判別

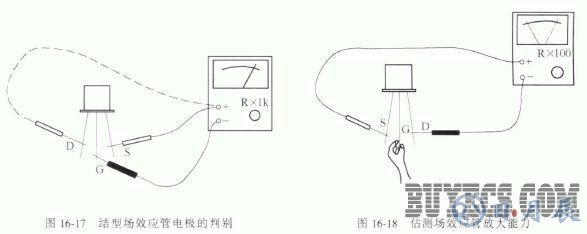

根據結型場效應管的PN 結正、反向電阻值的不同.可以用萬用表判別出結型場效應管的三個電極。具體方法參見圖16-17 ，將萬用表置R x 1k 擋，用萬用表的負表筆任意接一電極，另一只表筆依次去接觸其余的兩個電極測其電阻值。 若兩次測得的電阻值近似相等，則負表筆所接觸的電極為柵極，另外兩個電極為漏極和源極，漏極和源極原則上可以互換。若兩次測出的阻值都很大，可以判定是N 溝道結型場效應管;若兩次測得的阻值都很小，則可判定為P 溝道結型場效應管。
2. 估測場效應管放大能力
測量用萬用表進行，如圖16-18 所示。將萬用表置R x 100 擋，正表筆接源極S ，負表筆接漏極D. 此時相當于給場效應管加上了一個1. 5V 的電源電壓.萬用表指示出漏、源極間的電阻值已當用手捏住場效應管的柵極時.人體的感應電壓便加到柵極上，由于管子的放大作用，漏極電流ID會增大.使漏、源極間電阻發生變化.萬用表的表針會發生擺動。表針擺動的幅度愈大，則表明管子的放大能力愈強;表針擺動幅度愈小，說明管子的放大能力愈
差;若表針不擺動，說明管子有可能是壞的。
3. 判斷場效應營的好壞
場效應管的好壞可以用萬用表進行簡易的判斷.其方法就是用萬用表測量場效應管各電極間的電阻值，然后與手冊中標明的電阻值進行對照。具體測量方法是:將萬用表置于Rx10 或R x 100 擋，首先測量源極S 與漏極D 之間的電阻，一般在幾十歐至幾千歐范圍內(不同類型的場效應管.其阻值是不相同的)。如果測得的阻值為無窮大，可能是內部斷極;如果測得的阻值很小，有可能是管子擊穿損壞;如果測得的阻值大于規定值，可能是管子內部接觸不良。然后把萬用表置于R x 10k 擋.測量柵極與源極、柵極與漏極、雙柵極管柵極G1與G2 之間的電阻值，當測得的各項電阻均為無窮大時，說明管子是好的;若測得的阻值太小或?yàn)橥罚瑒t說明管子是壞的。
