電力拖動是指用電動機拖動生產機械的工作機構使之運轉的一種方法。它包括電源,電動機,控制設備,傳動機構。要想機械完成一定的工藝,就要求電動機按工藝要求完成不同的旋轉方式,用某一種線路連接控制設備使之達到要求,這些線路就是電力拖動控制線路。
它包括有:點動線路,連續運轉電路,正反轉電路,多地控制線路,降壓啟動線路,多速異步電動機控制線路,位置控制線路等。這些都是電力拖動控制線路。

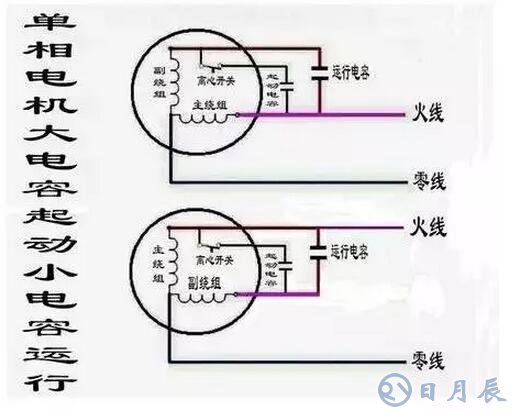

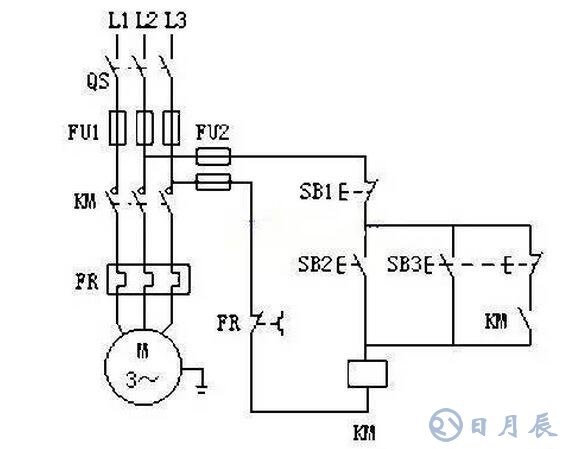

1、電動機連續運轉控制原理圖
2、電動機點動控制原理圖

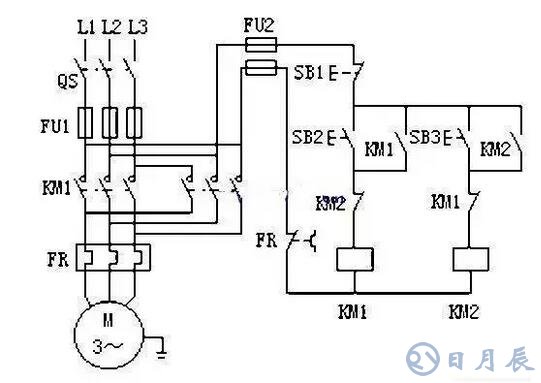

3、接觸器控制的正反轉電路

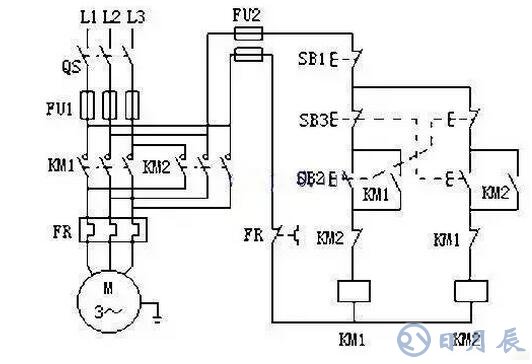

4、雙重聯鎖正反轉控制電路
5、自動往返控制電路原理圖

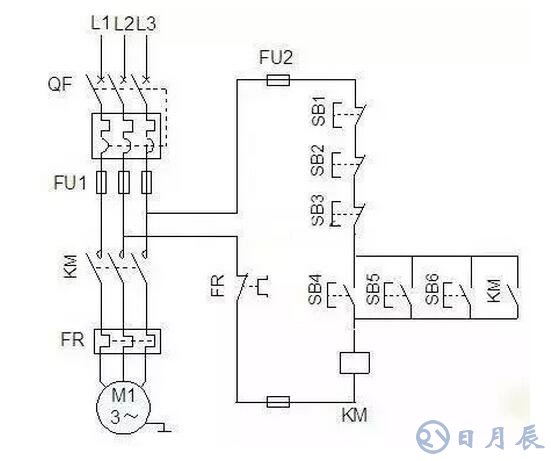

6、多地控制
7、順序控制—先啟后停
8、順序控制—先啟先停

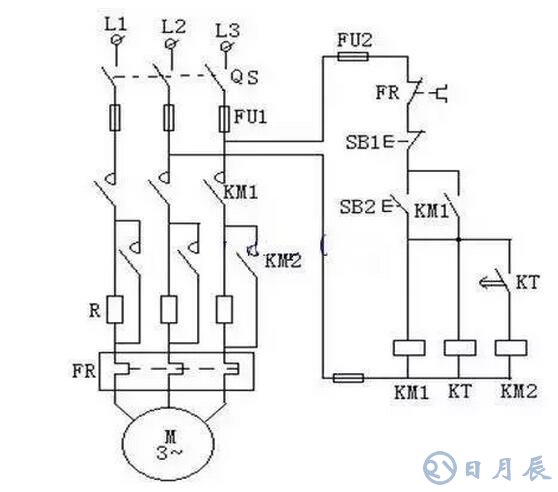

9、三相籠型異步電動機定子繞組串電阻起動

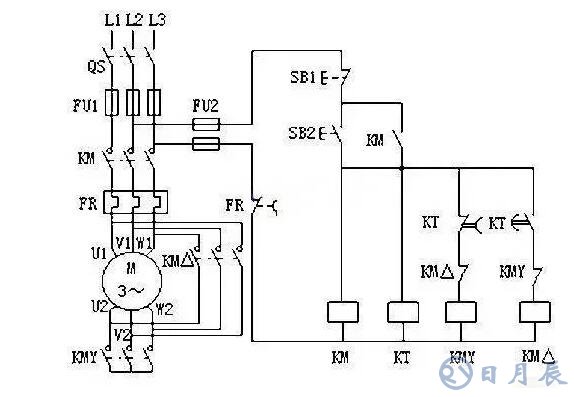

10、Y—△降壓起動控制

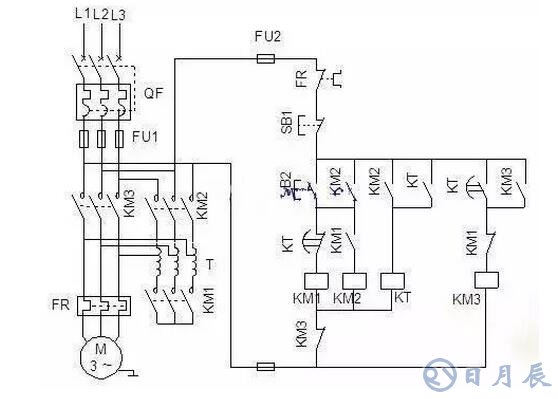

11、自耦變壓器降壓啟動
12、電動機耗制動控制電路的原理圖

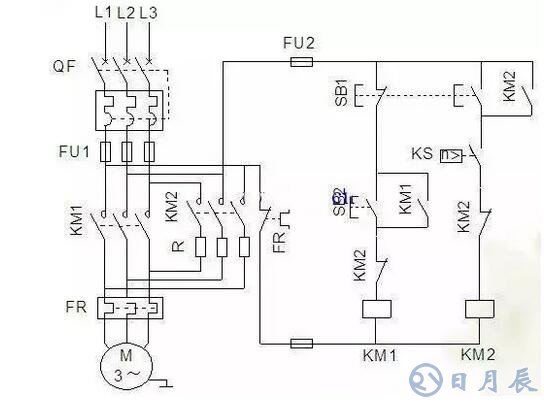

13、單向反接制動控制電路
