不間斷電源（UPS）是一種電子設備，它提供緊急電源以防止主電源中斷。

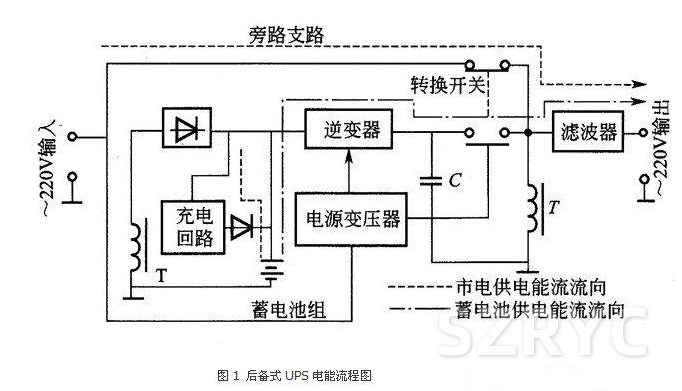

UPS電源設計電路的主要組成部分通常包括：
1. **輸入濾波器**：用于消除來自電網的噪聲和干擾。
2. **整流器**：將交流輸入電源轉換為直流電源。整流器可能是一個簡單的橋式整流器，或者可能是一個更復雜的同步整流器，以提高效率。
3. **電池充電器**：用于維護電池的充電狀態，以便在主電源中斷時能提供電源。
4. **電池**：在主電源中斷時提供電源。
5. **逆變器**：將電池的直流電源轉換為交流電源，以供給負載。
6. **輸出濾波器**：消除逆變器產生的噪聲和干擾。
7. **轉換開關**：在主電源正常和中斷之間切換電源路徑。
這是一個非?；A(chǔ)的UPS電源設計電路的描述。實際的UPS電源設計可能會更復雜，包括例如功率因數校正（PFC）電路、電池管理系統（BMS）、過載和短路保護電路等更多功能。
在設計UPS電源時，您需要考慮許多因素，包括電源需求、電池類型、運行時間、效率、成本等。建議參考相關的電源設計指南，或者聯系專業的電源設計工程師來獲取幫助。
以下是一些主要的應用場景：
1. **數據中心**：數據中心需要持續運行，以確保網絡和數據的可用性。UPS系統可以在電源中斷時提供臨時電源，防止數據丟失或損壞，同時允許有足夠的時間將系統安全地關機。
2. **醫療設備**：許多醫療設備，如生命維持設備和診斷設備，對電源的穩定性有很高的要求。UPS系統可以確保這些設備在電源中斷時能夠繼續運行。
3. **工業自動化**：許多工業自動化設備需要穩定的電源以保持其精確性和可靠性。UPS系統可以防止電源問題導致設備停機或損壞。
4. **電信設備**：電信設備需要24小時不間斷運行，以確保通信的連續性。UPS系統可以在電源中斷時提供電源，保證通信的正常進行。
5. **辦公設備**：對于許多商業和辦公環境，UPS系統可以防止電源中斷導致的數據丟失，并允許用戶有足夠的時間將計算機和其他設備安全地關機。
6. **安全系統**：安全系統，如防盜報警系統和火警系統，需要在電源中斷時仍能正常工作。UPS系統可以為這些設備提供備用電源。
總的來說，UPS系統對于任何需要在電源中斷或電源質量不佳時繼續運行的設備或系統都是非常重要的。
