關于鋁電解電容的壽命有一些討論，但真正演示壽命計算過程的卻不多。本帖將一步一步詳解鋁電解電容壽命的計算，目標是讓看此帖的人學會計算鋁電解電容的壽命。 同時也歡迎高手指點。
網友討論
qq80644864
一般從以下幾個方面來考慮：
1. 標準壽命：就是供應商在 datasheet 中寫的壽命，一般是85°C 的情況下給出的壽命，但是這個壽命并不是我們所要計算的壽命；
2. 紋波電流：直接帶最大負載，用電流 Pro 直接測量可以得出；
3. 頻率：此頻率為紋波電流的頻率，有高低頻混合時，可以用示波器里面的傅里葉分析得出；
4. 溫度：在客戶要求的環溫下帶最大負載時測得的最高溫度；
5. 最大允許紋波電流：此項所說的紋波電流同2項中的紋波電流，不是同一個概念，而是經過溫度補正系數、頻率補正系數，與2項中的紋波電流綜合得出；
6. 自身發熱系數：一般供應商的 datasheet 會明確給出。
作者分享
對于電容的壽命，先說明一下什么時候算壽命結束。一般判斷標準如下（不同廠家對變化量的定義會有小的調整）：
? 電容量變化：初始值的±20%
? 損耗角正切：不超過規定值的200%
? 漏電流：不超過規定值
? 外觀：不能有明顯異常，如鼓起、漏液、炸裂等
一個電容，只要以上4點中有一點超出，就認為壽命結束，大家平常更直觀的是看第四點。
關于電容的壽命，有儲存壽命和使用壽命之分（通常我們更關注的是使用壽命）。
一般規格書里顯示：在額定溫度下，電容的儲存壽命為1000~2000個小時。在正常的溫度下，大部分廠商的儲存時間是2年，超過2年就需要進行通電處理。
規格書里會給出額定壽命，那么額定壽命是在什么條件下測出來的呢？
一般額定壽命是在加 額定電壓 、 額定溫度 、 額定紋波電流 的情況下測出的。從以上可以看出，影響使用壽命的3大因素，計算依據也是基于此。
電解的實際使用壽命的計算，可用下面的公式表示： Lx=Lo·Kt·Ki·Kv
其中
? Lx：電容計算出的使用壽命
? L0：電容在額定條件下的壽命
? Kt：電容溫度系數
? Ki：電容紋波電流系數
? Kv：電容電壓系數
粗看一下公式，是不是很簡單？ 以上公式基本適用于所有廠商的電解電容壽命計算，差異就在不同家、不同系列的那3個系數不一樣。
下面看一下電容廠商給出的，NCC 針對某些系列的計算公式：
這里要說明下：
關于 Kv 這個參數，日系3大廠商，除了 rubycon，其他兩家都在其計算公式中有體現。這點上 rubycon 比較保守，在同樣參數下，rubycon 電容的計算壽命有可能會低些。
電壓對壽命的影響，相對于 Kt 和 Ki 的影響較小，一般可以忽略，尤其是低電壓的情況下，可以認為 Kv=1；但對于尺寸較大的高壓產品（>350V），其內部電解液較多，除了溫度會使電解液揮發，所加電壓也會使內部氧化膜劣化而影響壽命。
對于電解的壽命，大家都知道一個原則：溫度下降10°C，壽命翻倍。這個可以通過上面的公式推導，假設在額定電壓、額定紋波電流下，溫度低于額定溫度10°，可得 Ki=1 Kv=1 Kt=210/10=2，從而得出壽命翻倍：Lx=2Lo。
溫度對壽命的影響非常大，額定 2000h~5000h 的電解，實際應用中達到幾萬個小時是很輕松的。

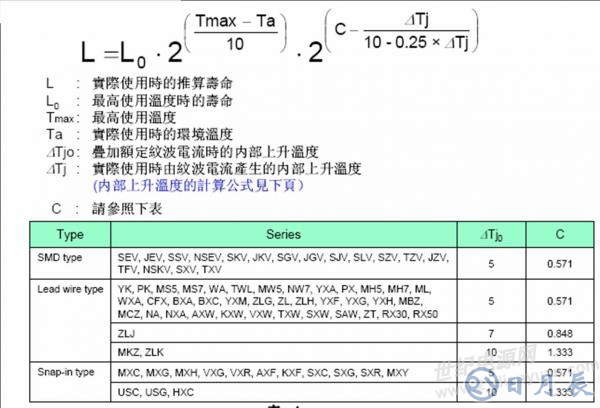

下面就以 rubycon 的公式為例，來說明公式中每個參數的意義和如何取得參數。從資料里可看到：
看公式，Tmax 已知，一般有85°C、105°C、125°C之分；C 是常數，可以通過查表得到。Ta 和 ΔTj 這兩個參數未知，下面重點討論這兩個參數。
Ta 和 ΔTj 兩個參數，列一個二元一次方程組就可以解出來了。

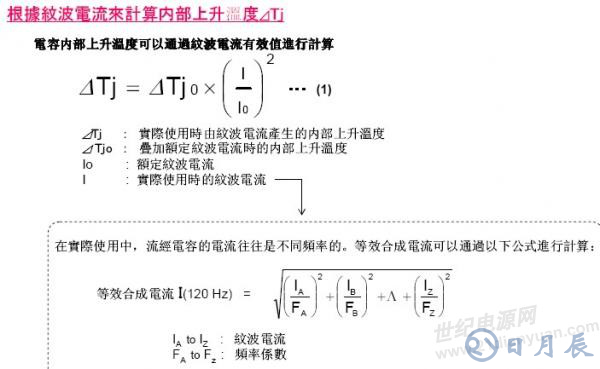

第一個等式
第二個等式
α 查表得出，ΔTj0 從規格書可得出，Tc 為實測表面溫度，I 為實測的 ripple 電流（高頻需要折算到低頻120Hz）。
實際中要注意以下幾點：
1. 工作溫度不能超 Tmax、ripple 電流不能超最大可接受 ripple 電流、電壓不能超 Vmax，只要有一項超了，就不適合用公式計算壽命，即使算過了也沒有意義。
2. 最大可接受 ripple 電流=額定 ripple 電流 * 溫度系數
3. 測試 ripple 電流的時候，引線長度盡量短，減少寄生電感對 ripple 的阻礙作用，使測量盡量準確。
關于第三點，ripple 電流的測試，會存在以下兩個問題：
1. 由于需要用電流探棒測試電流，引線不可能很短，始終會把電流阻擋掉一部分，實測值小于真實值。
2. 對于測試輸出端電容的 ripple 電流，割線串入引線會導致環路不穩，嚴重的輸出不正常，此時帶載測試 ripple 也存在準確性問題。
所以，要測到 ripple 電流的真實值，推薦如下圖的方法：測 ripple I1 和 I3，通過計算得出 I2，這樣的測試目前是最準確的。
不管是哪一家的電容，計算公式都是差不多的，差異就是系數的選定。
在計算的時候需要與供應商確認具體的公式，不要以為同一家的所有 source 可以套用一個公式和系數，這樣估算出來的誤差會較大。
再提一下：
1. 電容的 Tc 值，有些位置溫度很低，比如為 30°C 左右，不要以此數據帶入計算。對于低溫的情況下，公式也是不合適的，最低溫度需要從40℃ 或者45℃ 開始。
2. 實際壽命算出20年了怎么辦？廠商規格一般會寫最高以15年為限，這與電容的本身壽命有關，如電解液揮發等。
至此，關于電解電容壽命的計算已說明完畢。特別是其中測試的注意事項，如果操作不規范，測試數據不準，那么計算偏差就更大了。
