5%和1%精度的貼片電阻標稱阻值表及表示法
發布日期：
2018-11-15 瀏覽次數： 3,084
貼片電阻，一般采用E-24標準和E-96標準。其中，常規情況是：5%精度系列采用E-24標準，1%精度系列以采用E-96標準為主，以達到在實際供貨及使用時有效的與5%精度系列的阻值區分。當然，有時，1%精度也有采用E-24標準。
目前，我們公司對于1%系列精度是嚴格按照E-96標準進行。
E-24標準阻值表（×10n R，n=0，1，2，3等）：
1.0 1.3 1.8 2.4 3.3 4.3 5.6 7.5
1.1 1.5 2.0 2.7 3.6 4.7 6.2 8.2
1.2 1.6 2.2 3.0 3.9 5.1 6.8 9.1
E-96標準阻值表（×10n R，n=0，1，2，3等）：（請注意與E-24相同的紅色阻值，謝謝！）
1.00 1.33 1.78 2.37 3.16 4.22 5.62 7.50
1.02 1.37 1.82 2.43 3.24 4.32 5.76 7.68
1.05 1.40 1.87 2.49 3.32 4.42 5.90 7.87
1.07 1.43 1.91 2.55 3.40 4.53 6.04 8.06
1.10 1.47 1.96 2.61 3.48 4.64 6.19 8.25
1.13 1.50 2.00 2.67 3.57 4.75 6.34 8.45
1.15 1.54 2.05 2.74 3.65 4.87 6.49 8.66
1.18 1.58 2.10 2.80 3.74 4.99 6.65 8.87
1.21 1.62 2.15 2.87 3.83 5.11 6.81 9.09
1.24 1.65 2.21 2.94 3.92 5.23 6.98 9.31
1.27 1.69 2.26 3.01 4.02 5.36 7.15 9.53
1.30 1.74 2.32 3.09 4.12 5.49 7.32 9.76

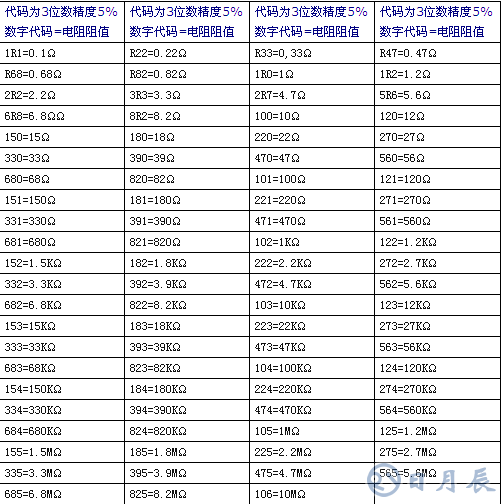

E-24標準，一般是用三位數表示阻值，前二位是有效數字，第三位表示有效數字后“零”的個數。如：100R=10 0 R=101 1KR=10 00 R=102 270K=27 0000 =274
E-96標準，一般是用四位數表示阻值，前三位是有效數字，第四位表示有效數字后“零”的個數。如：100R=100（0） R=100 0 1KR=100 0 R=1001 ， 而270K，對照查詢E-96標準阻值表，不屬于E-96標準值，其最接近的值是：267K或274K，則分別表示為：267K=267 000 R=2673 274K=274 000 R=2743
當然，二份表格中，用部分值是重復的，如1.0、1.5、2.0、7.5，則，二種方法均能表示，但仍建議盡可能按標準方法進行區分。
