排阻的阻值讀取

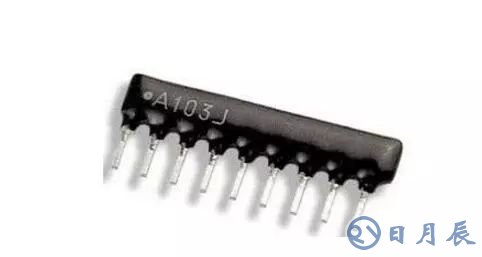

在三位數字中,從左至右的第一、第二位為有效數字,第三位表示前兩位數字乘10的N次方(單位為Ω)。如果阻值中有小數點,則用“R”表示,并占一位有效數字。例如:標示為“103”的阻值為10&TImes;10=10kΩ;標示為“222”的阻值為2200Ω即2.2kΩ;標示為“105”的阻值為1MΩ。
需要注意的是,要將這種標示法與一般的數字表示方法區別開來,如標示為220的電阻器阻值為22Ω,只有標志為221的電阻器阻值才為220Ω。

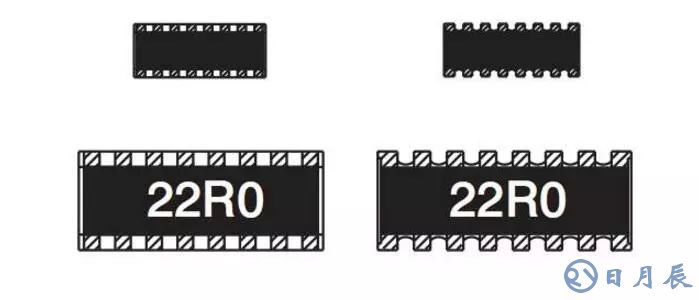

標示為“0”或…000”的排阻阻值為OΩ,這種排阻實際上是跳線(短路線)。

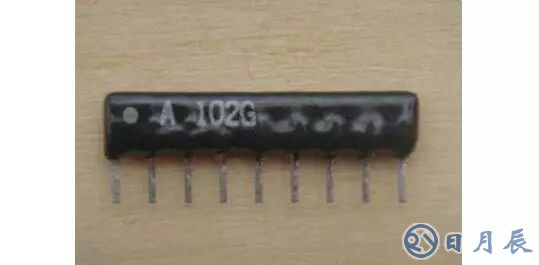

一些精密排阻采用四位數字加一個字母的標示方法(或者只有四位數字)。前三位數字分別表示阻值的百位、十位、個位數字,第四位數字表示前面三個數字乘10的N次方,單位為歐姆;數字后面的第一個英文字母代表誤差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如標示為“2341”的排阻的電阻為234&TImes;10=2340Ω。
排阻的作用
內存芯片下方均勻分布的“芝麻粒”,實際上是位于內存顆粒和金手指之間的“排阻”。排阻,是一排電阻的簡稱。
我們知道,內存在處理、傳輸數據時會產生大小不一的工作電流。而在內存顆粒走線的必經之處安裝一排電阻,則能夠幫助內存起到穩壓作用,讓內存工作更穩定。從而提升內存的穩定性,增強內存使用壽命。
而你說的內存右邊角上的“小綠豆”。我們一般稱之為SPD。SPD是一存儲體,它存儲了廠商對內存的詳細配置信息:如內存的工作電壓,位寬,操作時序等。每次開機后自檢時,系統都會首先讀取內存SPD中的相關信息,來自動配置硬件資源,以避免出錯。上拉、限流。和普通電阻一樣,相比而言簡化了PCB的設計、安裝,減小空間,保證焊接質量。
排阻引腳說明

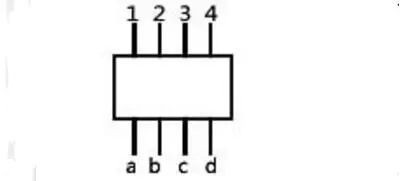

1與a2與b3與c4與d之間的電阻都是10歐,與其它的管腳沒有任何關系.就是一排電阻,做在了一個原件上..
有的還有一個公腳,就是為了方便使用,拿萬用表量一下就會發現所有腳對公共腳的阻值均是標稱值,除公共腳外其它任意兩腳阻值是標稱值的兩倍,很明顯任意兩腳通過公共腳腳串聯的嘛!用在有很多上下拉電阻的場合應用特方便,比如并行通訊線上,還節省空間。
51單片機最小系統排阻作用
起上拉作用:
上拉就是將不確定的信號通過一個電阻嵌位在高電平,電阻同時起限流作用,下拉同理。上拉是對器件注入電流,下拉是輸出電流,弱強只是上拉電阻的阻值不同,沒有什么嚴格區分,對于非集電極(或漏極)開路輸出型電路(如普通門電路)提升電流和電壓的能力是有限的,上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。
另外其他I/O口都是準雙向口且都有驅動能力,P0口也是準雙向口但是驅動能力小,加排阻說白了就是給P0加驅動電路,電源通過排阻向P0口供電,使其能夠驅動與P0口相連的元件。
單片機中排阻的焊接方法
先找出排阻的公共端。公共端在排阻標有小白點的一側。也可以用萬用表電阻檔測量一下,任意選擇一端,測量該端與其余引腳的電阻,若個引腳的電阻相等,該端為公共端,否則,另一端為公共端。
公共端連接單片機電源,其它引腳分別連接單片機IO口。具體焊接方法與焊接普通電阻一樣,只是引腳多一點而已。可先焊接兩端,定位后,再焊接中間引腳。
如圖:帶點的一端為排阻的公共端。

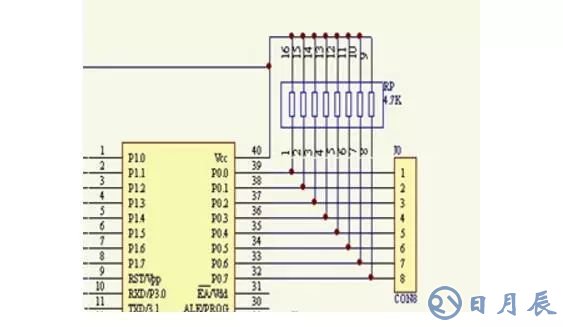

RP是排阻,J0就接數碼管的段碼。把排阻有字的一面對著自己,最左端有一個圓點右或方點,對應的管腳就是公共腳了。
