一、什么是PCB?覆銅？
PCB 覆銅：PCB 層中填充銅的區域。該層可以是 PCB 疊層的頂部、底部或任何內部，并且PCB覆銅可以用作接地、參考或?qū)⑻囟ńM件或電路與該層的其余元素隔離。
二、覆銅和接地覆銅
覆銅：PCB 層中填充銅的區域，帶通孔的覆銅可用于幫助散熱。?接地：電路板疊層的內部層，完全填充銅，用作信號或電源接地或參考。?接地覆銅：用于接地且不占據整個層的覆銅。
三、PCB覆銅的作用
1、雙層PCB上的接地?兩層都用于信號，沒有地平面。對于這些電路板，接地覆銅可以通過提供中央接地非常有助于高效布線。?2、EMI屏蔽?對于良好的多層設計，希望在兩個信號層之間有一個接地平面，以最大限度地減少噪聲。如果表面信號層旁邊有內部信號層，接地覆銅可以通過添加屏蔽來幫助降低噪聲。?3、散熱?接地覆銅也可用于從高功率組件中吸走熱量，然后可以使用散熱孔從電路板上移除多余的熱量。?4、銅平衡?PCB 接地覆銅也可以在PCB 組裝期間通過平衡電路板兩側的銅量來實現合同制造商 (CM) ，減少了在回流過程中發生翹曲的可能性。在這種情況下，交叉銅柵可能是實心銅接地覆銅的更好替代方案。?5、大電路路徑?添加表面接地覆銅可為大電流設備提供較短的返回路徑，例如開關轉換器，而不是將更長的走線連接到地平面。?6、便于PCB制造?在一層上提供均勻的銅分布，使蝕刻和電鍍工藝更好，并減少 PCB 制造過程中使用的蝕刻液量（減少成本）。?7、射頻和微波設計?接地覆銅包含局部區域的電磁 (EM) 輻射，從而減少雜散耦合、輻射和色散。?8、數字設計?地平面提高了抗擾度，提高了更好的接地均勻性，并且提高低電感電流路徑。
四、PCB覆銅方法
什么時候應該使用覆銅？通常在低電阻、低電感、散熱的時候會使用到覆銅。 覆銅一般有2種基本方法：
大面積覆銅
銅柵
經常會有人問，大面積澆銅好還是銅網格好？這很難給出一個具體的說法。?1、大面積覆銅?增大電流和屏蔽的雙重作用，但如果采用波峰焊，可能會導致板子翹起，甚至起泡。這個時候通常會開幾條槽，以減少銅箔的氣泡。
PCB覆銅?2、純銅覆板柵?主要起到屏蔽作用，增加電流的作用減弱，散熱更好。 但是需要指出的是，銅網格是由交錯放大的跡線組成。電路而言，走線寬度超過電路板的工作頻率是有其對應的“電氣長度”的。實際大小可以通過工作頻率對應的數字頻率除以得到，可查閱相關書籍。 當工作頻率不是很高時，可能網格線的效果不是很明顯。一旦電氣長度與工作頻率相匹配，那就很糟糕了。你會發現電路根本不能正常工作，到處都是干擾系統工作信號的。 所以，對于使用柵格的，我的建議是根據設計電路板的工作條件來選擇，不要執著于一件事。因此，高頻電路對多用柵抗干擾的要求較高，常用大電流電路的輔助電路來完成覆銅。
五、PCB覆銅的正確方法
1、在CAD上設置PCB覆銅?在 CAD 工具中將 1 盎司銅的隔離間隙增加 800 萬，2 盎司銅的隔離間隙增加 1000 萬?1) 銅層和信號走線之間的默認隔離 id“6 mil”。
PCB覆銅的正確方法 2) 要增加間隙，請右鍵單擊多邊形的邊緣并轉到屬性。
PCB覆銅的正確方法 3) 在屬性中，將隔離值更改為 1000 萬，單擊“應用”，然后單擊“確定”。
PCB覆銅的正確方法 4) 銅層與信號走線之間的間距會增大。
PCB覆銅的正確方法
六、覆銅區域設計
1、沒有填充

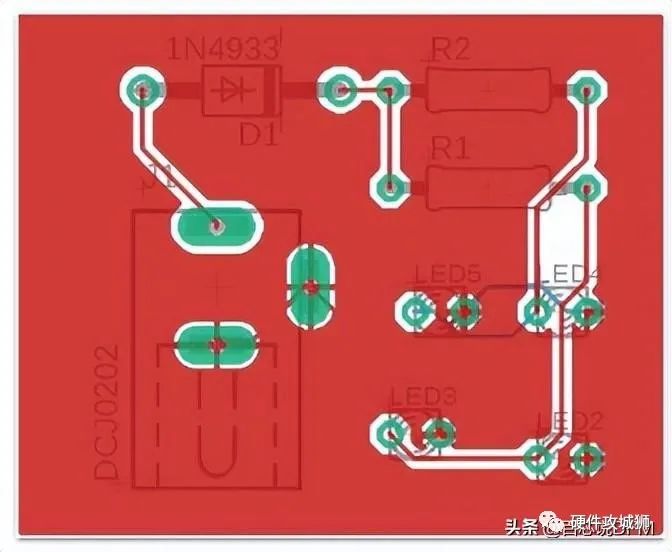

2、填充區域

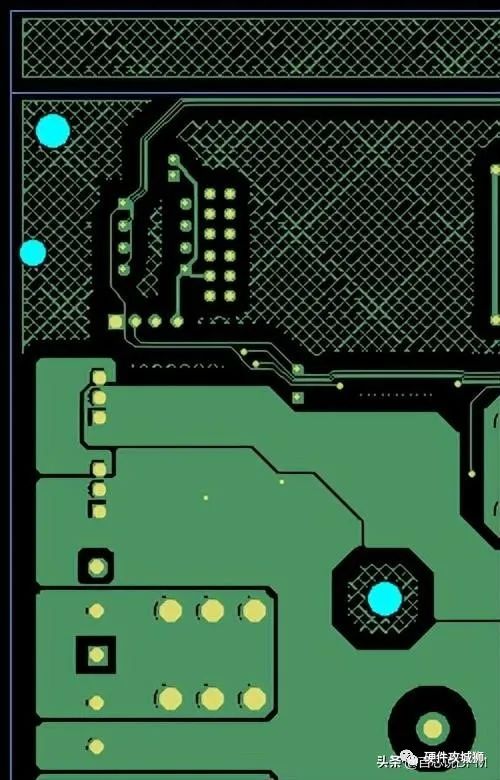

3、填充區域 + 銅網格
七、PCB覆銅關鍵點
1、有時會錯誤地使用覆銅，只是為了填充電路板上未使用的空間。 2、CAM?工程師可以添加銅竊取圖案以平衡層上的銅分布。 3、浮動（未連接的銅）是信號完整性的真正危害，所有覆銅必須接地。 4、沒有接地過孔的接地覆銅可能成為接地形狀兩側走線之間串?dāng)_的管道。 5、通過將覆銅層創建為接地網的一部分并將其配置為實心平面，可以提供定義明確的返回電流路徑。?6、任何額外的平面都必須正確定位和間隔，這樣就不會對電路板的信號完整性產生負面影響。 7、微帶層上的接地將傳輸線從微帶線更改為接地共面波導。 8、覆銅可以降低傳輸線的特性阻抗和差分阻抗。
9、CPW 以比微帶線更局部化的方式組合電磁場，從而減少雜散耦合、輻射和色散。 10、微帶線可以輻射。然而，由于場被限制在地平面之間，帶狀線則不然。 11、當覆銅接近關鍵信號走線時，阻抗會降低?2–3 歐姆。 12、覆銅在這些點可能會將差模信號轉換為共模信號，從而影響信號完整性。
