我們大部分人最開始接觸稍微復雜點的電路圖，大概是在物理課本上吧，講電機啟動相關的，似乎當時懂了，但再看圖時好像又不太懂，尤其看到一些電子產品電路圖時，更是一臉懵逼，只能當時安慰自己，先這么理解吧。今天，小編結合實例先來談?wù)勲娐穲D，看看通過這篇文章能不能在我們的頭腦中形成一個清晰一點的概念，一起學習。
專業點的說，廣義的電路圖概念包括電路原理圖、方框圖、電路板圖以及實物圖（或者裝配圖）等。但一般我們聽到專業人士說的電路圖，是指電路原理圖。
電路原理圖
由各種特定的抽象符號和字符組成，是一種反應電子設備中各元器件的電氣連接情況的圖紙。通過原理圖，我們可以詳細了解電子設備的電路結構、工作原理和接線方法，還可以進行定量的計算分析和研究。電路原理圖是電子制作最重要的依據。

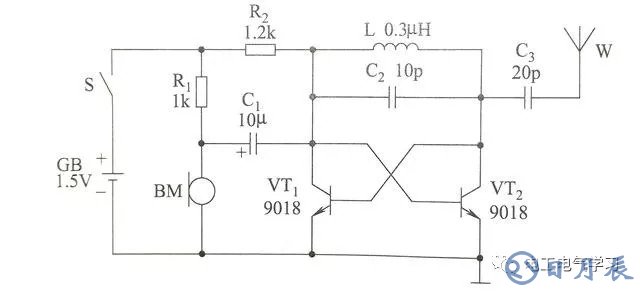

調頻無線話筒電路原理圖
如圖所示，這個電路看似十分簡潔，僅用了10個元器件，但仍包括了音頻電路和高頻電路兩部分。下面我們對電路進行分析一下，如果有不懂的地方，在后續的諸多文章中，會慢慢灌輸知識。

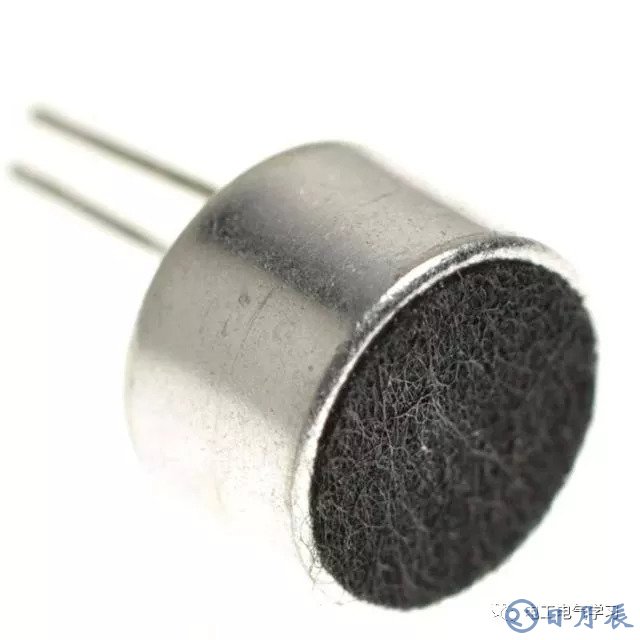

駐極體話筒
音頻接收放大電路：由駐極體話筒BM、負載電阻R1和耦合電容C1等組成，其功能是拾取聲音轉換為電信號并進行音頻放大。駐極體話筒內部有一個場效應管作信號放大，因此拾音靈敏度較高，輸出音頻信號較大。聲音信號引起的駐極體話筒內部場效應管漏極電流的變化，通過負載電阻R1得到相應的電壓信號，經耦合電容C1輸出至高頻振蕩電路。
晶體三極管9018
高頻瓷介電容10p和20p
高頻振蕩調制電路： 由電路原理圖中的晶體三極管VT1和VT2、電阻R2、電感L、電容C2和C3等組成，其功能是產生高頻載波并進行調制發射。L與C2構成LC諧振回路，該回路具有選頻作用，兩個晶體管VT1、VT2的集電極與基極互相交叉連接，并與L、C2選頻回路組成高頻振蕩器。經C1耦合過來的音頻信號加在VT1集電極(也就是VT2基極)，對高頻振蕩信號進行頻率調制，調制后的調頻信號經C3耦合至天線輻射出去。發射頻率取決于LC諧振回路諧振頻率，調節L或C2的大小即可改變發射頻率。
電感L制作示意圖
電感L 0.3μH不好購買，可以自行繞制：用直徑0.5mm的漆包線，在直徑5mm左右的骨架上繞制5圈，抽去骨架成為空心線圈，并適當拉長即可。
通過以上，我們可以了解到此款調頻無線話筒的工作原理，加上圖上標注了所用元件大小，我們可以自行DIY一款了。
方框圖
由方框、線條和說明文字組成，是一種概括地反映電子設備的電路結構與功能的圖紙，有助于我們從整體上了解電路。
調頻無線話筒方框圖
電路板圖
由寫實性的電路板線路、相應位置上的元器件符號和注釋文字等組成，是一種反映電路板上元器件安裝位置和布線結構的圖紙。

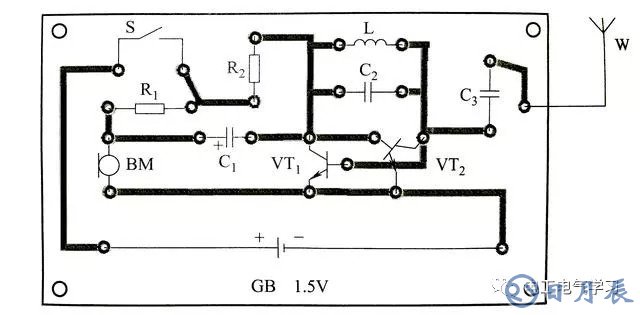

調頻無線話筒電路板圖
電路板圖是根據電路原理圖設計繪制的實際安裝圖，標明了調頻無線話筒各元器件在電路板上的安裝位置。如果大家要制作的話，可以去網上淘一塊小電路板，大約尺寸15mm x 55mm
實物圖（裝配圖）
由寫實性的元器件圖形和連接線條燈組成，是一種用實物圖形形象地表示電路原理圖的圖紙，可以幫助初學者較好較快地理解電路圖。
調頻無線話筒實物圖
如果有朋友打算操作這個電路，天線可以用一截40～50cm長的軟導線代替，將軟導線的一端焊入電路板右端相應位置，并在靠近電路板處打一個結(電路板裝入機殼后可防止天線被拉脫)，另一端懸空，如下圖：
導線替代天線示意圖
外殼：可用一只長方形塑料小電筒改制，將塑料小電簡外殼內下面一半的電池彈簧和小電珠除去，保留上面一半的電池彈簧和開關。在小電筒頭部原小電珠發光的開口處，粘上一片塑料片，并在其上鉆一個受話孔。在小電筒尾部鉆一個小孔作為天線引出孔。如下圖：
話筒外殼制作示意圖
調試本實例制作的話筒
調頻無線話筒組裝完成后，必須經過調試才能正常使用。調試分兩步進行：
首先，檢測電路是否起振， 調試時，如下圖所示，將萬用表置“直流10V”擋，去測量電阻R2上的壓降，這時，如用一短路線將振蕩線圈L短路，萬用表表針應有明顯擺動，說明電路已起振。如電路不起振、應檢查：電路板有無虛焊，兩晶體管放大倍數是否一致，C2等元件是否完好等等，必要時可適當調節R2的阻值太小使電路起振。
萬用表測量電阻R2上的壓降
調整發射頻率：如下圖所示，用一調頻收音機接收無線話筒的信號，通過調節振蕩線圈L的匝間距離，使發射頻率落在88～108 MHz的調頻頻段內，如欲提高發射頻率，應增大L1的匝間距離；如欲降低發射頻率，應縮小L的匝間距離。應注意使調頻收音機能在無廣播電臺處接收到無線話筒的信號、這樣可避開廣播電臺的干擾。
調整電感匝間距離
調節駐極體話筒工作電流： 邊對著無線話筒講話、邊適當調節R1的阻值、使調頻收音機接收到的聲音清晰度最好。
調頻無線語簡調整完畢后、將電路板放入外殼內的下部，電路板上的駐極體話筒正對著外殼頭部的受話孔，天線則從外殼尾部的小孔中穿出，用導線將電池彈簧和開關接入電路板，在外殼內上部裝入一節5號電池，蓋上外殼蓋，這個調頻無線話筒便制作完成可以實用了。
