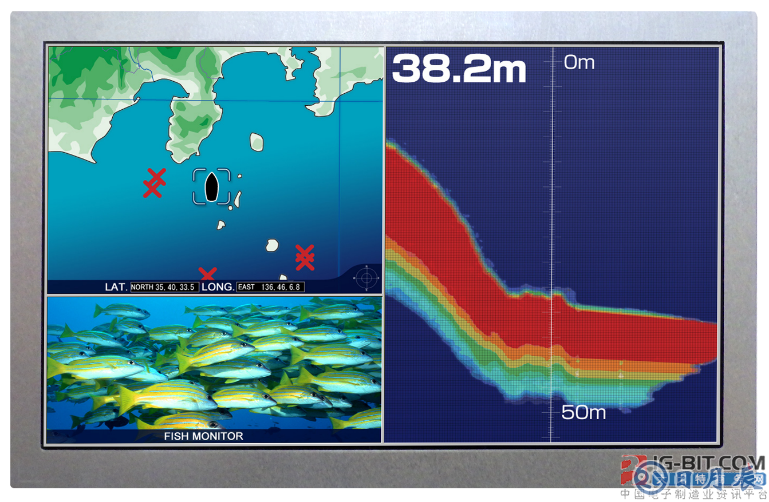

開始提供工業用彩色TFT液晶模塊7.0寸WXGA的樣品
三菱電機株式會社將于9月20日起提供工業用彩色TFT液晶模塊新產品7.0寸WXGA的樣品。該款新產品主要面向戶外測量儀器及工業設備等的顯示屏，以高分辨率、超寬視角、高亮度、高對比度，實現了寬廣的工作溫度范圍與強大的抗振性。
新產品的特點
1．通過高分辨率、超寬視角、高亮度、高對比度，適應測量儀器需面對的各種使用環境
• 通過高分辨率（WXGA：1280(H)×768(V)）清晰地顯示出大量信息
• 通過水平/垂直各176°的超寬視角確保可視性，應對測量儀器設置場所的多樣化
• 通過超高亮度（1000cd/m2）、高對比度（1000：1）確保光線充足環境下的可視性，并以寬廣的調光范圍（1～100%）滿足各種照度環境下的顯示需求。
• 使用全新設計LED背光，亮度效率上升30％※1，有效降低耗電量。
※1 與使用舊款LED背光的同等亮度產品相比。
2．憑借寬廣的工作溫度范圍與強大的抗振性，也可用于戶外工業設備顯示屏
• 使用溫度特性優異的零部件實現寬廣的工作溫度范圍（－40℃～+80℃），可用于在惡劣溫度環境下使用的戶外工業設備顯示屏。
• 通過優化結構設計，可適用于多種固定方法。如果采用夾持液晶模塊的固定方法※2，則加速度約達到舊款產品※3的7倍。舊款產品為1G，該新產品為6.8G。如果采用液晶模塊側面螺絲加固的固定方法※4，則抗振性將達到舊款產品2倍（2G）。
※2 Compression Mount Technology. 從正反面進行夾持，從而將液晶模塊固定到用戶的框架上。
※3 原來的超寬視角液晶模塊的產品線中，型號名以AA開頭的產品。
※4 將螺絲擰入液晶模塊側面的螺紋孔中，從而將液晶模塊固定到客戶的框架上。
發售樣品的概要
| 產品名 | 型號 | LED驅動器 | 樣品出廠日期 |
|
7.0寸WXGA TFT液晶顯示模塊 |
AA070TA01 | 內置 | 9月20日 |
| AA070TA11 | 非內置 |
產品背景
工業用彩色TFT液晶模塊正越來越廣泛地用于測量儀器、醫療設備、工業設備顯示器、列車和船舶顯示器等領域。在這些用途中，安裝地點和使用環境等各式各樣，因而需要確保更高的分辨率、各種角度和照度下的可視性、寬廣的工作溫度范圍、強大的抗振性。
本公司此次推出的7.0寸WXGA新產品主要面向戶外測量儀器、工業設備等的顯示屏，以高分辨率、超寬視角、高亮度與高對比度實現了寬廣的工作溫度范圍和強大的抗振性。本公司將開始提供新產品樣品。該新產品的外形尺寸與舊款7.0寸WXGA產品相同。因而，新舊產品更換方便。
今后，本公司將進一步擴充工業用彩色TFT液晶模塊的產品陣容。
超寬視角TFT液晶模塊產品陣容
| 顯示尺寸 | 分辨率 | 型號 | 顯示尺寸 | 分辨率 | 型號 |
| 3.5寸 | QHD | AA035AE01 | 10.1寸 | WXGA | AA101TA02/12 |
| 5.0寸 | WVGA | AA050MG03/MH01 | 10.4寸 | SVGA | AA104SJ02 |
| 7.0寸 | WVGA | AA070MC01/11 | XGA | AA104XG02/12 | |
| AT070MP01/11 | 10.6寸 | WXGA | AA106TA01/11 | ||
| WXGA | AA070TA01/11 | 12.1寸 | SVGA | AA121ST01 | |
| 7.8寸 | 800x300 | AA078AA01 | XGA | AA121XP01/13 | |
| 8.0寸 | WVGA | AT080MD01/11 | WXGA | AA121TH01/11 | |
| 8.4寸 | SVGA | AA084SC01 | 15.0寸 | XGA | AA150XW01/14 |
| XGA | AA084XD01/11 | SXGA+ | AA150PD03/13 | ||
| 9.0寸 | WVGA | AA090ME01 | 17.5寸 | WXGA | AA175TE03 |
| WXGA | AA090TB01 | ||||
主要規格
| 型號 | AA070TA01 | AA070TA11 |
| 顯示尺寸、分辨率 | 17.8cm（7.0寸） WXGA | |
| 顯示區域 | 151.68（H）×91.01（V） | |
| 像素 | 1280（H）×768（V） | |
| 像素間距 | 0.1185（H）×0.1185（V） | |
| 對比度 | 1000：1 | |
| 亮度（cd/m2） | 1,000 | |
| 視角（°）<U/D>, <L/R> | 88/88, 88/88 | |
| 顯示顏色 | 26萬色（各色6bit）/1677萬色（各色8bit） | |
| 色域（%） | 50 | |
| LED驅動器 | 內置 | 非內置 |
| 光源壽命（Typ.）（hr.） | 100,000 | |
| 接口 | LVDS 6/8bit | |
| 模塊外形尺寸 | 169.8×109.7×8.9 | |
| 工作溫度范圍（℃） | －40～＋80 | |
| 儲藏溫度范圍（℃） | －40～＋80 | |
環保考慮
產品除了符合RoHS※5指令（2011/65/EU）以外，且不含汞。
