上期我們介紹了寄生電感對Buck電路中開關管的影響，本期，我們聊一下如何優化寄生電感對電路的影響。
寄生電感的優化
在實際電路中，寄生電感最主要的來源是PCB上的走線以及過孔，PCB板上的走線長度越長，過孔的深度越大,寄生電感就越大。
輸入端走線優化
要減少通電瞬間，寄生電感對輸入電容上電壓的影響，就需要降低電路中寄生電感的感值，最有效的方法就是減少從電路輸入端到輸入電容的走線長度，當從輸入端到輸入電容之間必須使用過孔時，我們可以選擇厚度較薄的PCB板，減少過孔的深度，同時多打過孔，使寄生電感并聯從而降低輸入端到電容之間的電感值。
另外在對電路通電前，要預先檢查輸入電容上的電壓是否有異常的高壓，如果發現電壓過高則需要繼續通過上面的方法進行優化。
芯片端的電路走線優化
從之前LP6451的分析中可以看到，寄生電感LG1和LG2產生的感應電壓對Buck控制芯片的影響最大，因此在實際電路中，我們希望LG1和LG2越小越好，這也就是我們常說的，輸入電容要盡可能的靠近控制芯片，并且從輸入電容到芯片相應引腳之間的走線最好在同一層，而且越短越好的原因。圖1是LP6451的建議走線圖，輸入電容CIN需要盡可能的靠近芯片的VIN和GND引腳。
圖1：建議Layout 打線圖

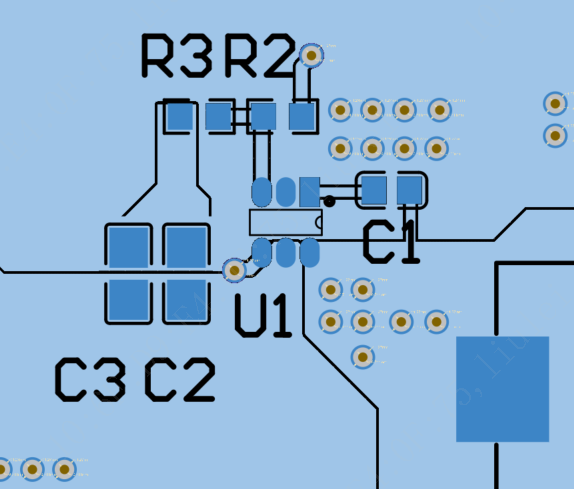

圖2：LP6451 Layout 布線圖
而圖2為LP6451 Demo Board的實際Layout的走線圖，其中輸入電容C2和C3（即圖1中的CIN）盡量靠近控制芯片LP6451，輸入電容的正極和地線也都采用鋪銅的方式在TOP層分別與芯片的VIN和GND引腳連接，這樣能盡可以的減少寄生電感，從而降低寄生電感對電路的影響。
圖3：LP6451 工作波形
圖3為LP6451 Demo Board的實際工作波形，輸入電壓為12VDC，輸出負載為5V/3A，采用優化的Layout走線圖后，Demo Board在滿載工作時測試LP6451的SW引腳，從波形上看沒有任何毛刺，電路工作狀態十分良好。
總結
這里我們介紹了開關電源電路中，寄生電感的來源，與哪些因素有關，寄生電感對電路的影響以及如何采用優化Layout的方法來降低電路中寄生電感。因為寄生電感并不是工程師們在開發電源時專門設計的，所以很多時候寄生電感造成的不良影響往往就被忽略了，希望通過這三期文章介紹，能讓大家對寄生電感有更多更深入的認識，在設計電源的初期就能引起重視，做到防患于未然。
